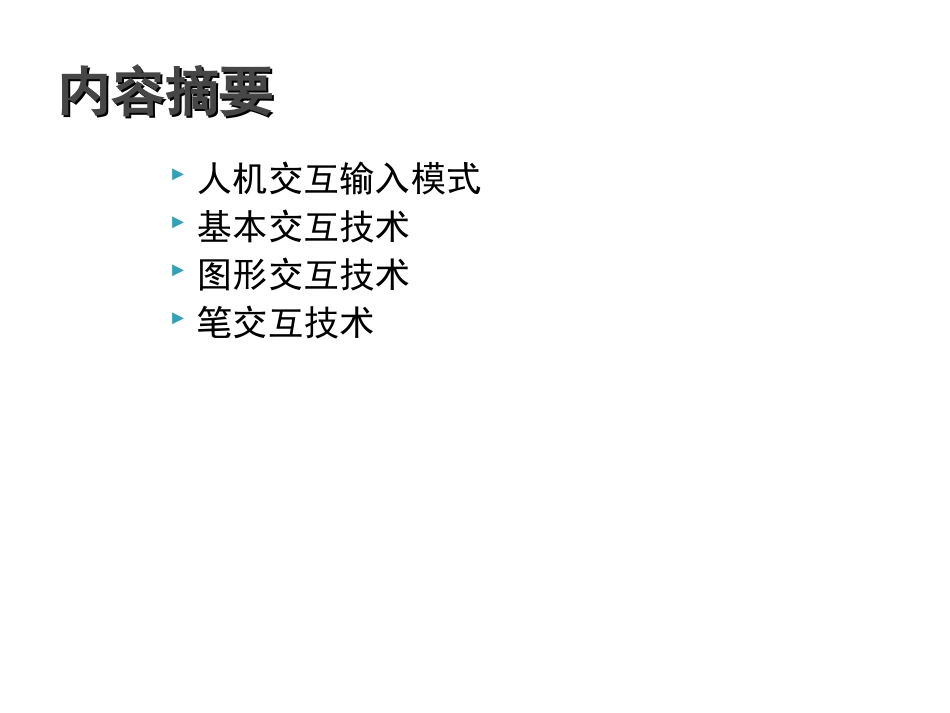

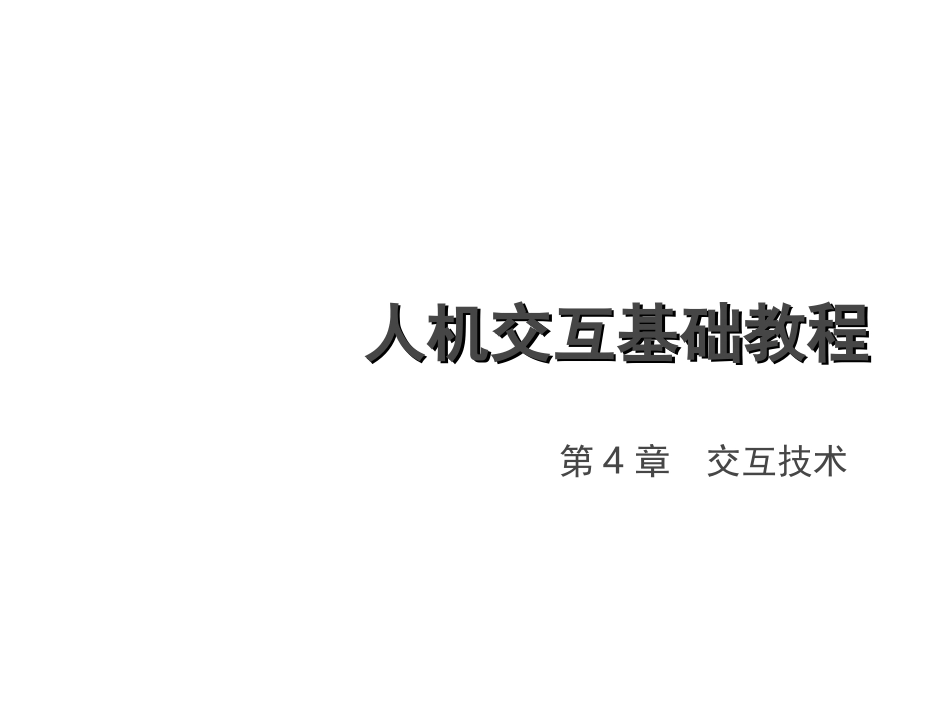

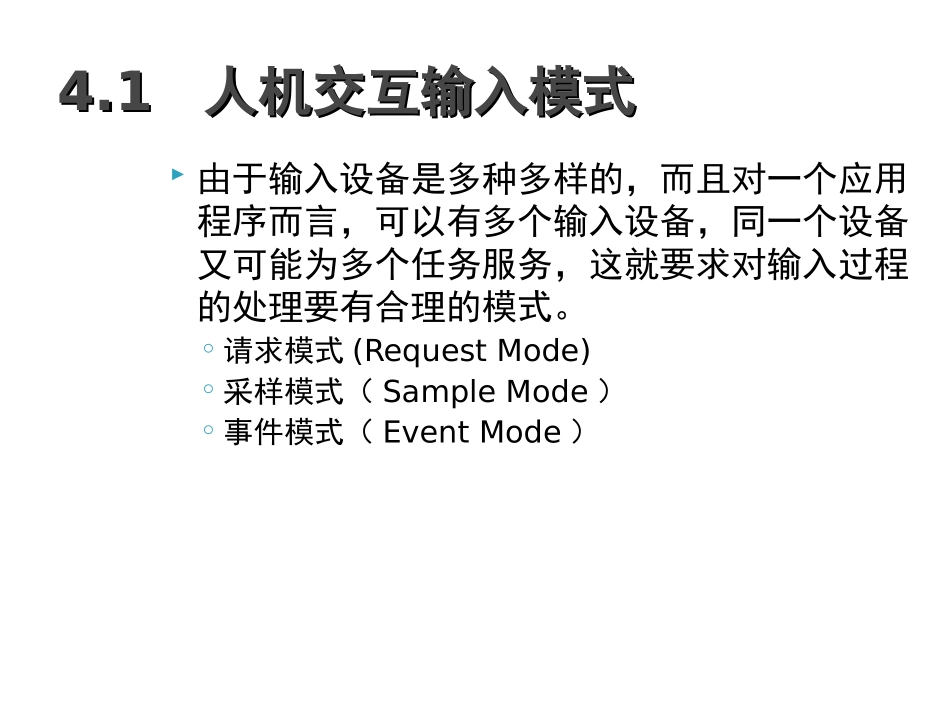

人机交互基础教程人机交互基础教程第4章交互技术人机交互输入模式基本交互技术图形交互技术笔交互技术内容摘要内容摘要由于输入设备是多种多样的，而且对一个应用程序而言，可以有多个输入设备，同一个设备又可能为多个任务服务，这就要求对输入过程的处理要有合理的模式。◦请求模式(RequestMode)◦采样模式（SampleMode）◦事件模式（EventMode）4.14.1人机交互输入模式人机交互输入模式请求模式◦在请求模式下，输入设备的启动是在应用程序中设置的。应用程序执行过程中需要输入数据时，暂停程序的执行，直到从输入设备接受到请求的输入数据后，才继续执行程序。程序工作，输入设备等待程序请求遇到请求指令输入设备工作，程序等待接收数据请求满足图4-1请求模式的工作过程采样模式◦输入设备和应用程序独立地工作。输入设备连续不断地把信息输入进来，信息的输入和应用程序中的输入命令无关。应用程序在处理其它数据的同时，输入设备也在工作，新的输入数据替换以前的输入数据。当应用程序遇到取样命令时，读取当前保存的输入设备数据。◦优点：这种模式对连续的信息流输入比较方便，也可同时处理多个输入设备的输入信息。◦缺点：当应用程序的处理时间较长时，可能会失掉某些输入信息。程序工作数据采样数据生成数据缓存区输入设备工作图4-2采样模式的工作过程事件模式◦输入设备和程序并行工作。输入设备把数据保存到一个输入队列，也称为事件队列，所有的输入数据都保存起来，不会遗失。应用程序随时可以检查这个事件队列，处理队列中的事件，或删除队列中的事件。应用程序事件检查事件调用过程模块处理类型1事件的过程处理类型n事件的过程输入设备…图4-3事件模式定位笔划定值选择字符串输入4.24.2基本交互技术基本交互技术定位◦确定平面或空间的一个点的坐标，是交互中最基本的输入技术之一。◦直接定位：用定位设备直接指定某个对象的位置，是一种精确定位方式。◦间接定位：通过定位设备的运动控制屏幕上的映射光标进行定位，是一种非精确定位方式。其允许指定的点位于一个坐标范围内，一般用鼠标等指点设备配合光标来实现。3DSMax中的精确定位笔划◦笔划输入用于输入一组顺序的坐标点。它相当于多次调用定位输入，输入的一组点常用于显示折线或作为曲线的控制点。定值◦定值（或数值）输入用于设置物体旋转角度、缩放比例因子等选择◦选择是在某个选择集中选出一个元素，通过注视、指点或接触一个对象，使对象成为后续行为的焦点，是操作对象时不可缺少的一部分。键盘Ctrl+A鼠标字符串◦键盘是目前输入字符串最常用的方式，现在用写字板输入字符也已经很流行。几何约束引力场拖动橡皮筋技术操作柄技术三维交互技术4.34.3图形交互技术图形交互技术几何约束◦几何约束可以用于对图形的方向、对齐方式等进行规定和校准。◦对定位的约束（网格吸附）AdobePhotoshop网格线几何约束◦方向约束例如要绘的垂直或水平方向的线，当给定的起点和终点连线和水平线的交角小于45°时，便可绘出一条水平线，否则就绘垂直线。绘制印刷线路板、管网图或地籍图时非常有用。在Word绘图中，通过锁定纵横比，在拖动线段一个端点时，线段只是沿原来方向放缩++移动光标按下按钮开关+引力场◦引力场也可以看作是一种定位约束，通过在特定图素（如直线段）周围假想有一个区域，当光标中心落在这个区域内时，就自动地被直线上最近的一个点所代替，就好像一个质点进入了直线周围的引力场，被吸引到这条直线上去一样。◦引力场的大小要适中，太小了不易进入引力区，太大了线和线的引力区相交，光标在进入引力区相交部分时可能会被吸引到不希望选的线段上去，增大误接的概率。拖动◦要把一个对象移动到一个新的位置时，如果我们不是简单地用光标指定新位置的一个点，而是当光标移动时拖动着被移动的对象，这样会使用户感到更直观，并可使对象放置的位置更恰当。◦图形模式和图像模式:图形模式下用像素异或操作，图像模式下，保存和恢复图像。橡皮筋技术◦被拖动对象的形状和位置随着光标位置的不同而变化。◦不断地进行画图－擦...
