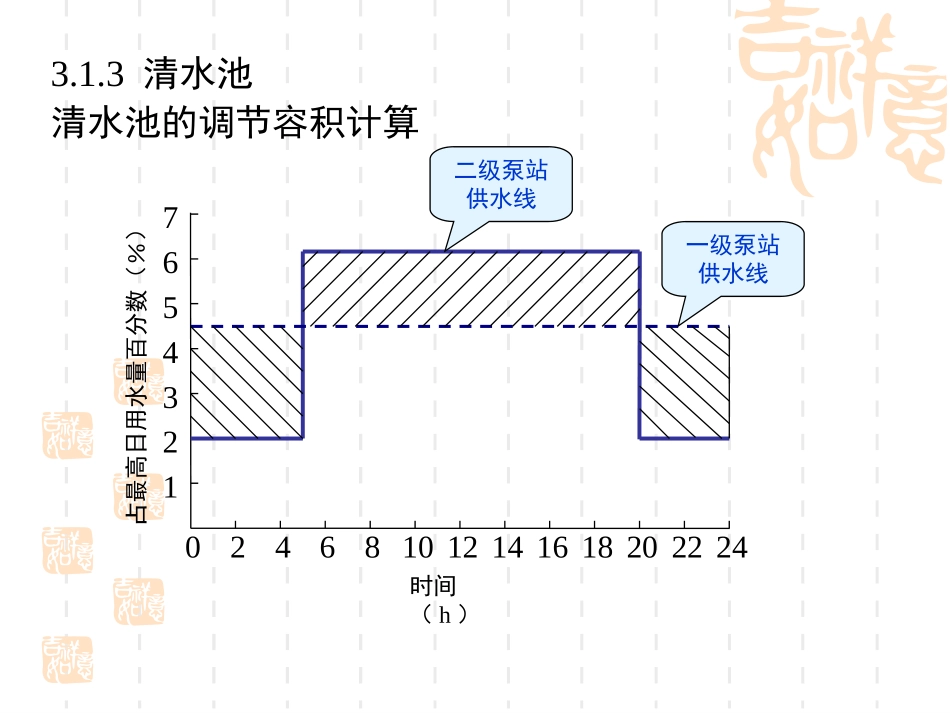

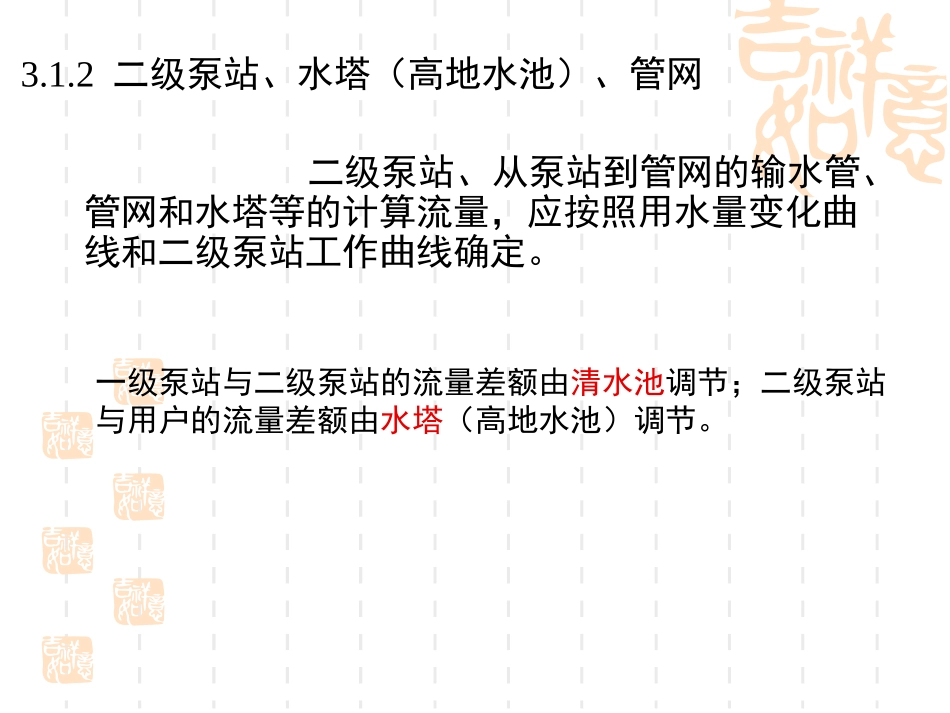

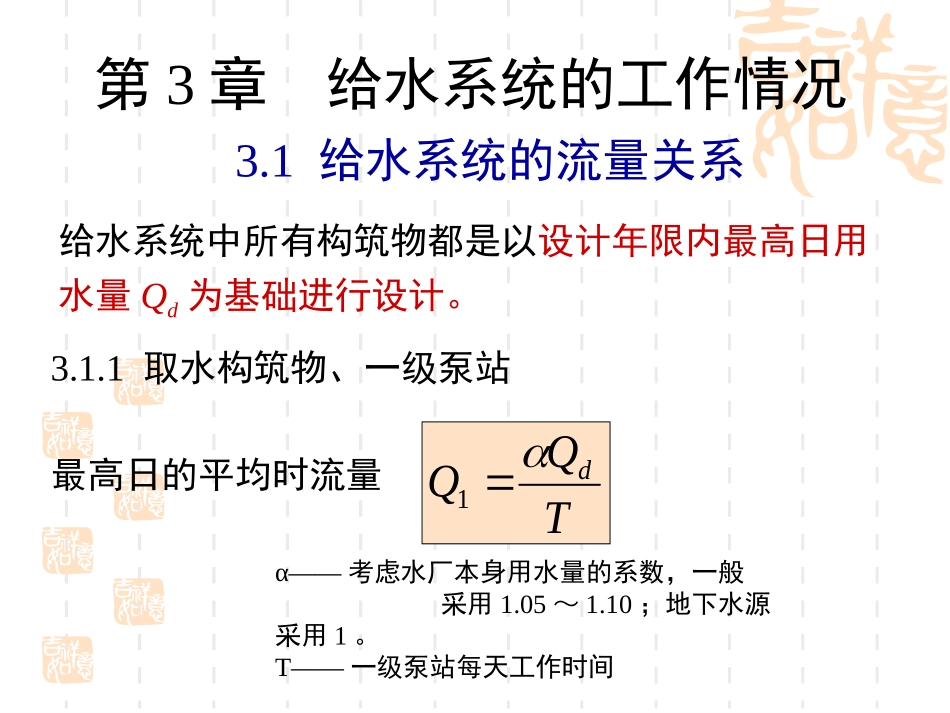

第3章给水系统的工作情况3.1.1取水构筑物、一级泵站最高日的平均时流量TQQd1α——考虑水厂本身用水量的系数，一般采用1.05～1.10；地下水源采用1。T——一级泵站每天工作时间给水系统中所有构筑物都是以设计年限内最高日用水量Qd为基础进行设计。3.1给水系统的流量关系3.1.2二级泵站、水塔（高地水池）、管网二级泵站、从泵站到管网的输水管、管网和水塔等的计算流量，应按照用水量变化曲线和二级泵站工作曲线确定。一级泵站与二级泵站的流量差额由清水池调节；二级泵站与用户的流量差额由水塔（高地水池）调节。3.1.3清水池清水池的调节容积计算0246810121614201822247654321时间（h）占最高日用水量百分数（％）一级泵站供水线二级泵站供水线3.2水塔和清水池的容积计算1.水塔和清水池的作用：调节泵站供水量和用水量之间的流量差值。2.清水池的调节容积，由一、二级泵站供水量曲线确定；3.水塔容积由二级泵站供水线和用水量曲线确定。4.当一级泵站和二级泵站每小时供水量相接近时，清水池的调节容积可以减小，但是为了调节二级泵站供水量和用水量之间的差额，水塔的容积将会增大。如果二级泵站每小时供水量越接近用水量，水塔的容积越小，但清水池的容积将增加。024681012141618202224二泵站供水曲线一泵站供水曲线024681012141618202224二泵站供水曲线用水曲线3.水塔和清水池调节容积的计算方法：①一.根据24h供水量和用水量变化曲线推算。②二.凭经验估算。按最高日用水量的10％～20％估算。4.清水池有效容积4321WWWWWW1——调节容积，可按最高日用水量的10～20%估算；W2——消防贮水量，按扑灭火灾平均时间为2小时计算；W3——水厂自用水，一般采用最高日用水量的5～10%；W4——安全贮备水量。5.水塔有效容积12WWWW1——调节容积，可按最高日用水量的3～6%估算；W2——消防贮水量，一般按十分钟消防用水量计算。当二级泵站与一级泵站的供水量接近时，清水池的调节容积会缩小，但水塔（高地水池）的调节容积将会增大。3.3给水系统的水压关系城市管网的最小服务水头：1层楼10m，2层楼12m，2层以上每层增加4m。市政给水管网的供水压力，以满足数量上占主导地位的低层和多层建筑需要为准，高层建筑所需水压通常采用局部加压的方式予以满足。市政管网水压过高既造成能量浪费、增加漏损、不便使用，还需采用高压管道，增大工程投资。3.3.1水泵扬程确定hHHp0dsphhHH0H0hdhsHp一级泵站扬程计算1－吸水井；2－一级泵站；3－絮凝池一级泵站的净扬程等于水处理构筑物的最高水位与吸水井的最低水位之差水泵扬程：所以一级泵站的扬程为所谓控制点是指管网中控制水压的点，这一点往往位于离二级泵站最远或地形最高的点，只要该点的压力在最高用水量时可以达到最小服务水头的要求，整个管网就不会存在低水压区。ncsccphhhHZH二级泵站在无水塔管网的净扬程等于最不利供水点（控制点）的服务水头标高与清水池最低水位之差；有水塔管网的净扬程等于水塔最高水位与清水池最低水位之差。无水塔时二级泵站扬程为3.3.2水塔高度确定ctnctZZhHHtH——水柜底高于地面的高度；FH——控制点要求的最小服务水头；h——最大时水塔到控制点的水头损失；tZ——水塔设置点的地面高度；0Z——控制点的地面高度。
