空间数据检查方法VIP免费

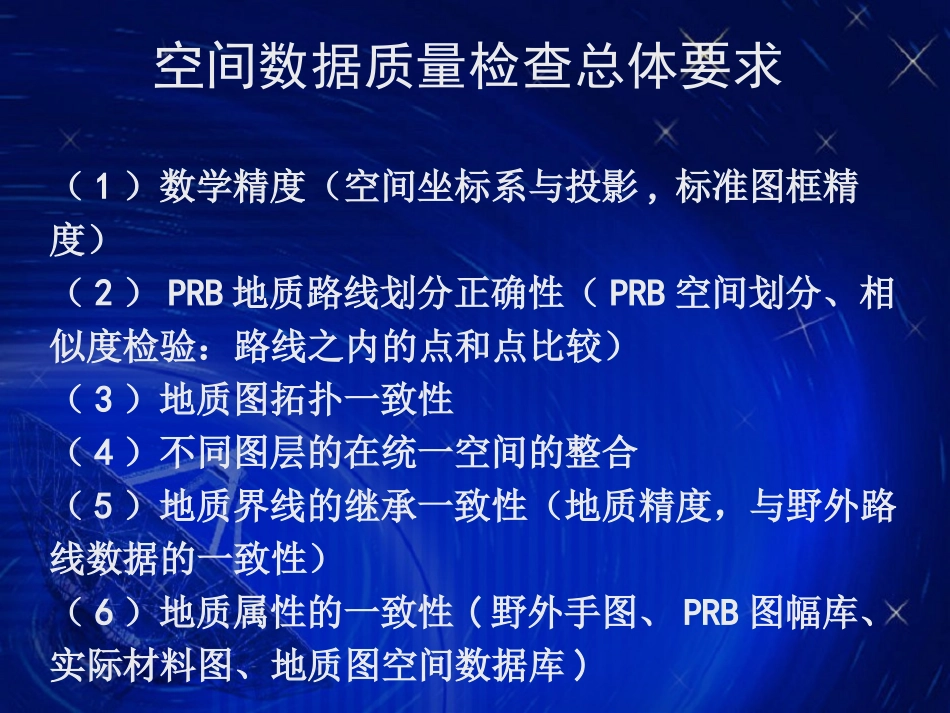

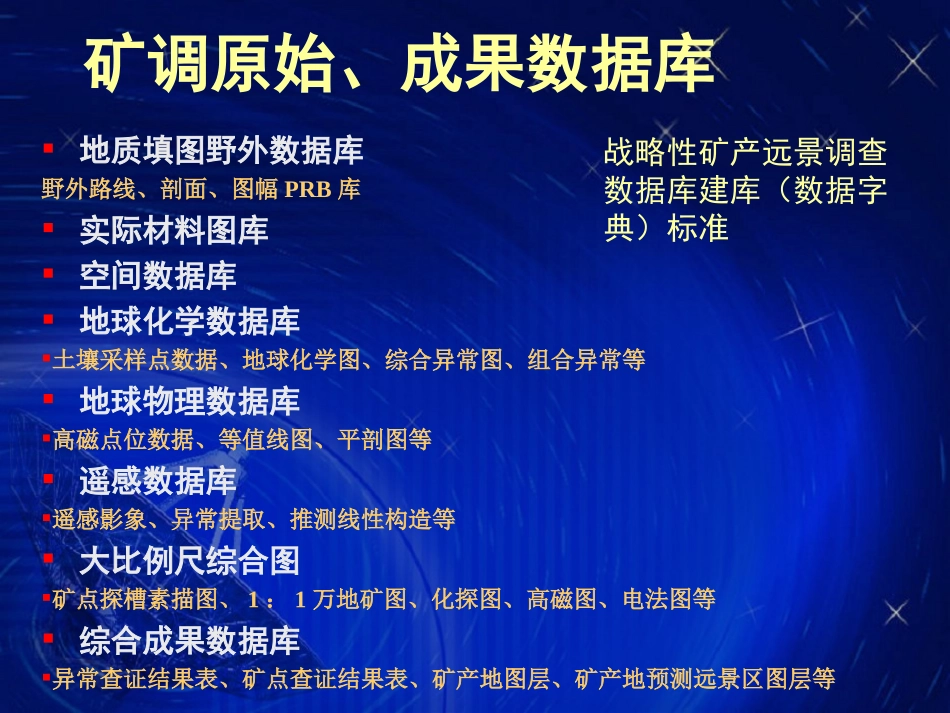

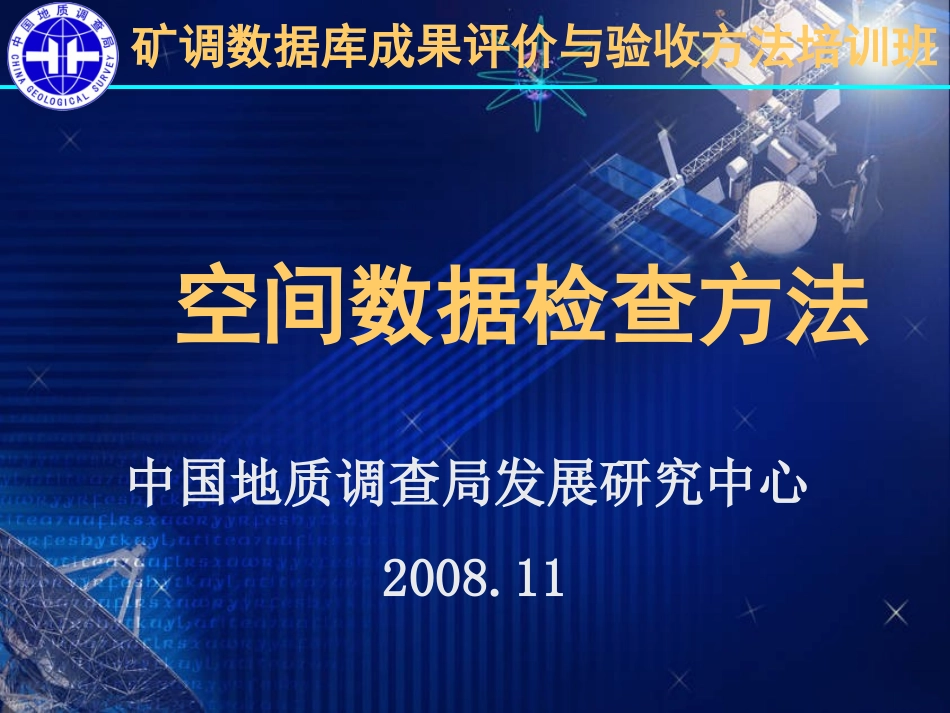

空间数据检查方法中国地质调查局发展研究中心2008.11矿调数据库成果评价与验收方法培训班空间数据质量检查总体要求（1）数学精度（空间坐标系与投影,标准图框精度）（2）PRB地质路线划分正确性（PRB空间划分、相似度检验：路线之内的点和点比较）（3）地质图拓扑一致性（4）不同图层的在统一空间的整合（5）地质界线的继承一致性（地质精度，与野外路线数据的一致性）（6）地质属性的一致性(野外手图、PRB图幅库、实际材料图、地质图空间数据库)矿调原始、成果数据库地质填图野外数据库野外路线、剖面、图幅PRB库实际材料图库空间数据库地球化学数据库土壤采样点数据、地球化学图、综合异常图、组合异常等地球物理数据库高磁点位数据、等值线图、平剖图等遥感数据库遥感影象、异常提取、推测线性构造等大比例尺综合图矿点探槽素描图、1：1万地矿图、化探图、高磁图、电法图等综合成果数据库异常查证结果表、矿点查证结果表、矿产地图层、矿产地预测远景区图层等战略性矿产远景调查数据库建库（数据字典）标准一、标准图框与地图参数检查方法查看实际材料图的地图参数（西安80/北京54、米/毫米、比例尺）图幅工程的地图参数一、标准图框与地图参数检查方法生成一个标准图框二、实际材料图检查内容辅助建库与辅助检查工具的使用拓扑重建关键技术实际材料图是把图幅PRB库的内容整体继承到实际材料图文件夹下，比图幅PRB库多了三个可供编辑的文件：地质区文件（Geopoly.wp），地质线文件(Geoline.wl)，地质点文件(Geolabel.wt)。实际材料图中的建库主要是针对这三个文件。实际材料图建库内容建库必须使用RGMAPGIS统一的系统库。系统库与GB958－99有对应关系；地理部分请参照图例板及图例板说明。系统参数设置中的结点/裁剪搜索半径设置为10-9无重叠线、无线的重叠坐标；无悬挂线，不作为地层分界线的断层的悬挂线保留，由此产生的悬挂弧段要删除；地层接触关系正确；地质界线压盖合理并处理正确；多边形封闭；结点建立（如断层切割地质体）；不同图层共用界线一致（图层套合）。空间信息质量要求辅助检查工具(空间拓扑)（检查Geoline.wl/Geopoly.wp）辅助检查工具(空间拓扑)线弧一致性检查压缩保存工程后，如果大量不一致，重新拓扑（LABEL点技术解决方案）解决方案:拓扑重建辅助检查工具(属性)浏览图元属性辅助检查工具(属性)浏览图元属性上标下标等信息是否有误辅助检查工具(属性)图形参数与属性的匹配地质界线类型代码及所用线型在\MeMapGIS67\data\原型库\RgSdb\RgSdb.mdb文件里一种地质代号所对应的地质体颜色是否唯一;一种地质体颜色所对应的地质代号是否唯一。检查地质界线类型、地质代码、线型（包括辅助线型）是否符合规范要求辅助检查工具(属性)地质代号与注释一致性辅助建库工具双击辅助建库工具辅助建库工具认识改变，回填。另外，如果拓扑重建后地质体改变，也可使用该方法解决回填问题三、空间数据库检查内容辅助建库工具及检查工具的使用拓扑重建关键技术空间数据库建库内容15个基本要素类8个综合要素类12个对象类5个独立要素类《数字地质图空间数据库标准》DD2006-06地理数据库体系的数据组织模型地理数据库数据模型的优点可以定义自己的对象类型，通过定义对象之间的拓扑、空间和普通关联，以及获取它们之间的相互作用关系，以便更自如地表现地理信息所有数据都能在统一数据库里存储并中心化管理用户更为直观地处理数据模型地理数据统一存储的仓库空间数据更能面向实际的应用领域可以表达空间数据之间的相互关系地图显示中，要素是动态的空间数据的表示更为精确可管理连续的空间数据，无需水平分幅、垂直分层支持空间数据的版本管理和多用户并发操作地质图空间数据库数据组织模型：地质面子类型地质点子类型地质线子类型1非空间对象类要素数据集GEODATABASE地质点要素类地质面要素类地质线要素类关系类域有效规则独立要素类非空间对象子类子要素类子要素类子类型基于地理数据库模型的地质图类图设计n1n1-组成1-部分1..*-组成1-部分1..*地质点要素类综合要素类-组成1-部分1..*-组成1-部分1...
