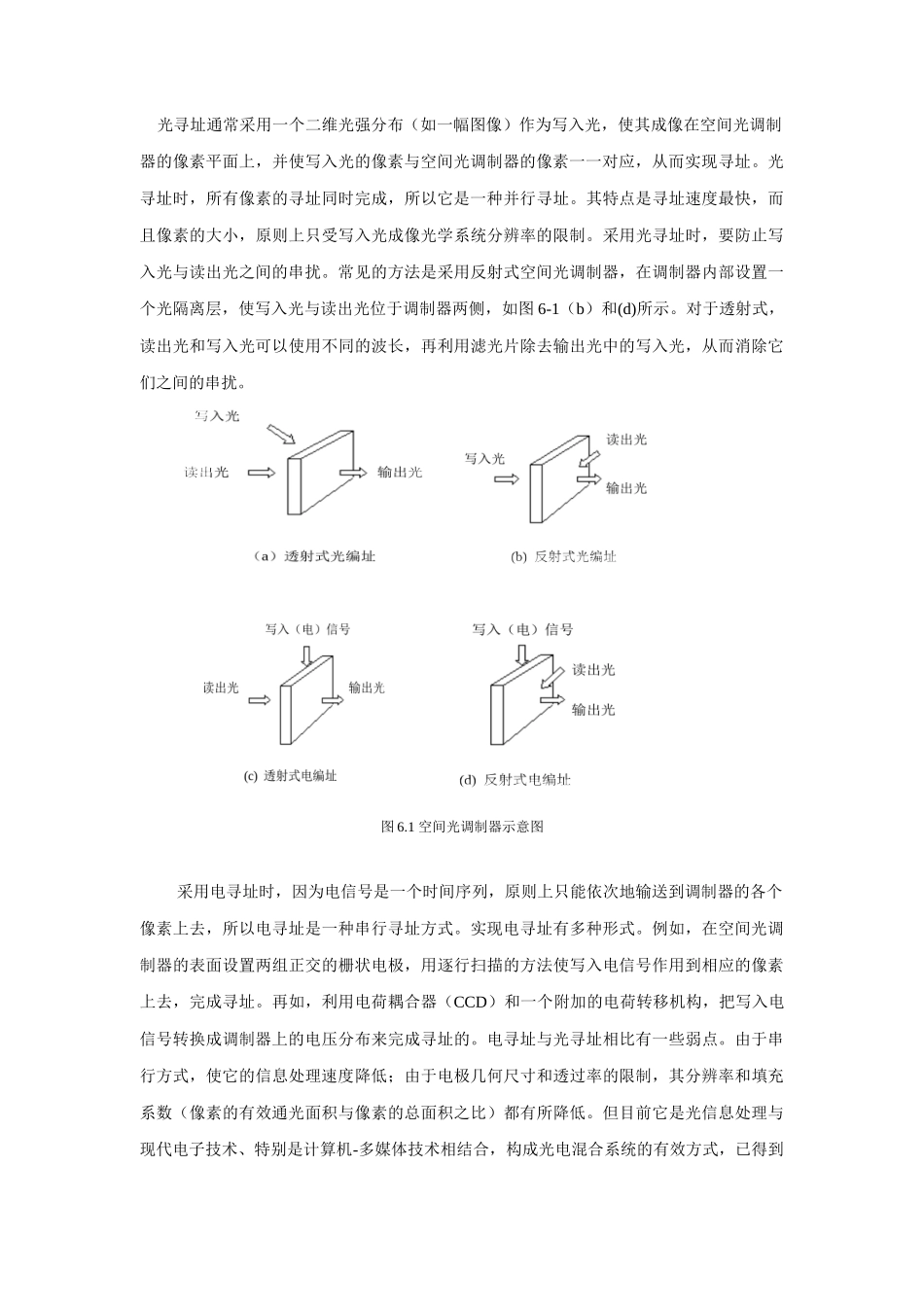

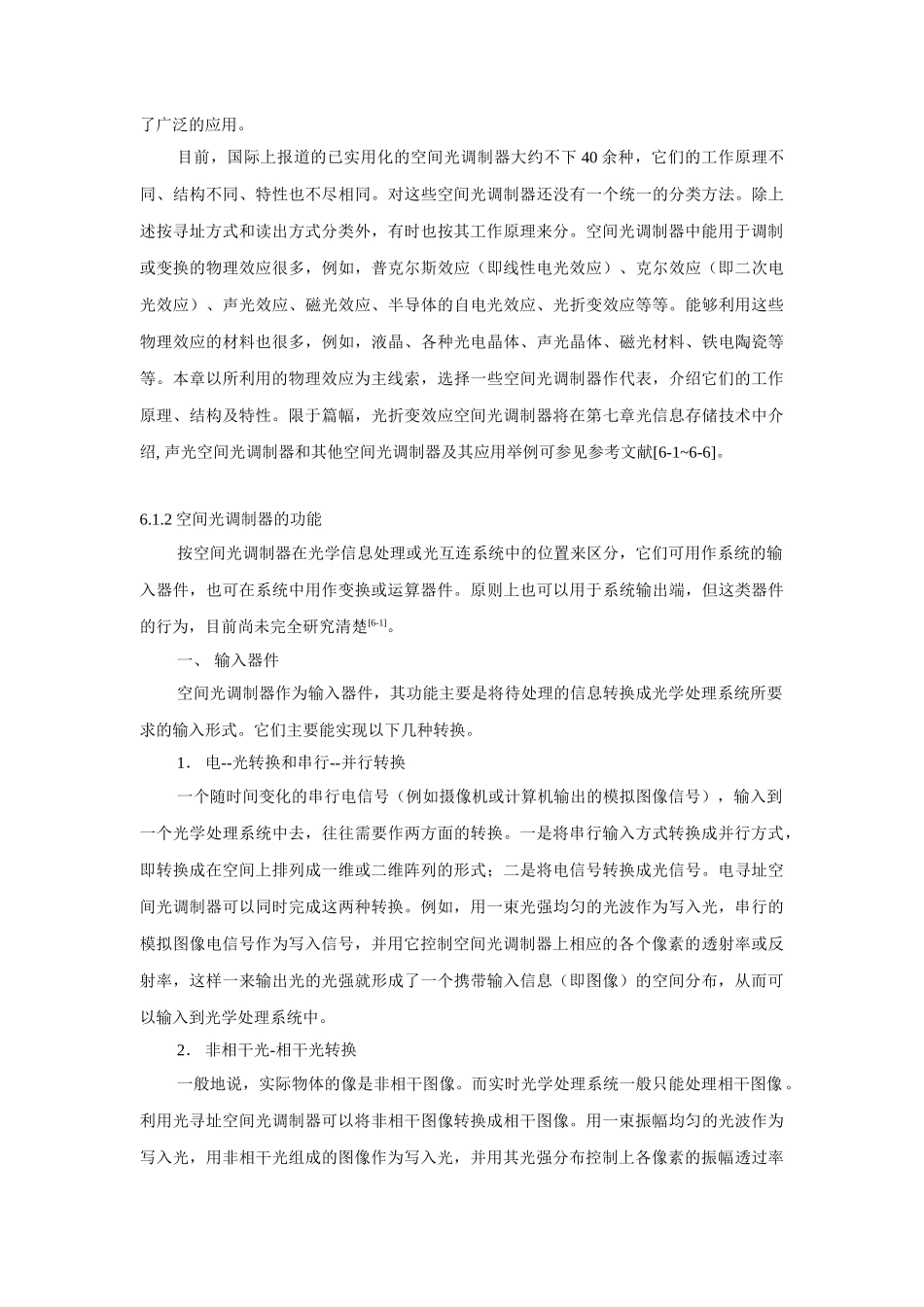

第6章空间光调制器6.1概述人们已经认识到，光波作为信息载体具有特别显著的优点。其一，是光波的频率高达1014Hz以上，比现有的信息载波，如无线电波、微波的频率要高出几个数量级。因此，它有极大的带宽，或者说具有极大的信息容量。光纤通信正是以此为基础，得到迅猛发展的。其二，是光波的并行性。光波是独立传播的，两束甚至于多束光在空间传播时相遇，可以互不干扰。这为光信息的多路并行传输和处理提供了可能性。原有的、以串行输入/输出为基础的各种光调制器已经不能满足光互连、光信息处理的大容量和并行性的要求，能实时的或快速的二维输入、输出的传感器，以及具有运算功能的二维器件便应运而生。这些器件即为空间光调制器。它们已经成为光互连、光信息处理、光计算、光学神经网络等技术中最基本的功能器件之一。本章将介绍几种主要的空间光调制器的原理、结构和特性。6.1.1空间光调制器的基本结构与分类[6-1~6-4]空间光调制器是由英语的SpatiallightModulator直译过来的，常缩写成SLM。顾名思义，它是一种能对光波的空间分布进行调制的器件。空间光调制器能对光波的某种或某些特性(例如相位、振幅或强度、频率、偏振态等)的一维或二维分布进行空间和时间的变换或调制。换句话说，其输出光信号是随控制（电的或光的）信号变化的空间和时间的函数。空间光调制器结构的基本特点在于,它是由许多基本的独立单元组成的一维线阵或二维阵列，这些独立单元可以是物理上分割的小单元，也可以是无物理边界的、连续的整体，只是由于器件材料的分辨率和输入图像或信号的空间分辨率有限，而形成的一个一个小单元。这些小单元可以独立地接收光学或电学的输入信号，并利用各种物理效应改变自身的光学特性（相位、振幅、强度、频率或偏振态等），从而实现对输入光波的空间调制或变换。习惯上，把这些小独立单元称为空间光调制器的“像素”，把控制像素的光电信号称为“写入光”，或“写入（电）信号”，把照明整个器件并被调制的输入光波称为“读出光”，经过空间光调制器后出射的光波称为“输出光”。显然，读出光应该能照明空间光调制器的所有像素，并能接收写入光或写入电信号传递给它的信息，经调制或变换转换成输出光。按读出光工作方式分，可有透射式，如图6.1（a）和(b)所示，或反射式，如图6-1(c)和(d)所示。而写入光或写入电信号应含有控制调制器各个像素的信息。把这些信息分别传送到相应像素位置上去的过程称为“寻址”（或“编址”）。如果采用写入光实现这一过程，称为光寻址，采用写入电信号时，称为电寻址。光寻址通常采用一个二维光强分布（如一幅图像）作为写入光，使其成像在空间光调制器的像素平面上，并使写入光的像素与空间光调制器的像素一一对应，从而实现寻址。光寻址时，所有像素的寻址同时完成，所以它是一种并行寻址。其特点是寻址速度最快，而且像素的大小，原则上只受写入光成像光学系统分辨率的限制。采用光寻址时，要防止写入光与读出光之间的串扰。常见的方法是采用反射式空间光调制器，在调制器内部设置一个光隔离层，使写入光与读出光位于调制器两侧，如图6-1（b）和(d)所示。对于透射式，读出光和写入光可以使用不同的波长，再利用滤光片除去输出光中的写入光，从而消除它们之间的串扰。图6.1空间光调制器示意图采用电寻址时，因为电信号是一个时间序列，原则上只能依次地输送到调制器的各个像素上去，所以电寻址是一种串行寻址方式。实现电寻址有多种形式。例如，在空间光调制器的表面设置两组正交的栅状电极，用逐行扫描的方法使写入电信号作用到相应的像素上去，完成寻址。再如，利用电荷耦合器（CCD）和一个附加的电荷转移机构，把写入电信号转换成调制器上的电压分布来完成寻址的。电寻址与光寻址相比有一些弱点。由于串行方式，使它的信息处理速度降低；由于电极几何尺寸和透过率的限制，其分辨率和填充系数（像素的有效通光面积与像素的总面积之比）都有所降低。但目前它是光信息处理与现代电子技术、特别是计算机-多媒体技术相结合，构成光电混合系统的有效方式，已得到了广泛的应用。目前，国际上报道的已实用化的空间光调制器大约不下40余种...
