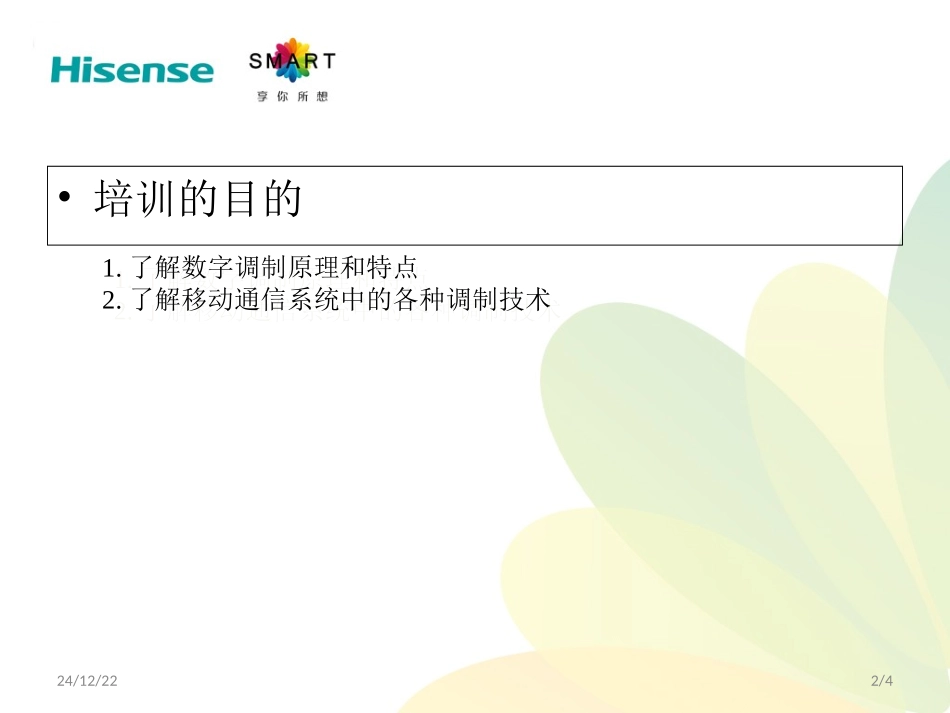

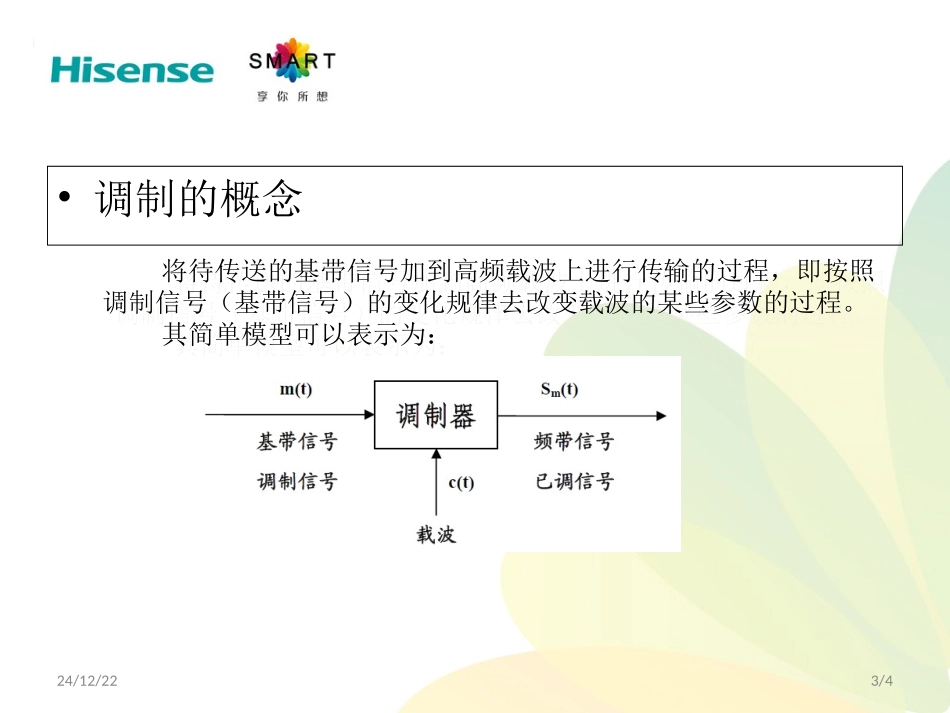

24/12/221/4移动通信数字调制技术介绍••培训的目的24/12/222/41.了解数字调制原理和特点2.了解移动通信系统中的各种调制技术1.了解数字调制原理和特点2.了解移动通信系统中的各种调制技术•调制的概念24/12/223/4将待传送的基带信号加到高频载波上进行传输的过程，即按照调制信号（基带信号）的变化规律去改变载波的某些参数的过程。其简单模型可以表示为：将待传送的基带信号加到高频载波上进行传输的过程，即按照调制信号（基带信号）的变化规律去改变载波的某些参数的过程。其简单模型可以表示为：•调制的作用24/12/224/4①提高传输性能。低频信号如话音，直接传输时损耗比较大，不适宜长距离传输，通过调制能有效的解决传输问题。②容易辐射。对于一些无线通信往往要求天线的尺寸和发射信号的波长在同一数量级，比如天线的长度为1/4波长。如果将基带信号直接通过天线发射，那么天线的长度将是几十至几百公里的数量级，这是不现实的。③实现多路复用。调制技术反映到频域上就是频带的搬移，通过调制将基带信号搬移到合适的位置，那么在一个较宽的信道中就可以同时传输多路信号，习惯上称为FDM，现在大家常听到的OFDM。④提高系统的性能。例如抗干扰能力，不同的调制方式具有不同的抗噪声能力，FM对信噪比的改善就比较大。扩频也提升抗躁和保密性能。•调制的分类24/12/225/4调制是基带信号加到载波上的过程，而基带信号m(t)可以是模拟信号也可以是数字信号，而载波c(t)可以是连续波（通常称为正弦波），也可以是脉冲波形。当c(t)为正弦波时，m(t)可以改变其幅度、频率或相位中的某一个或两个参数。这样组合起来就会形成多种调制方式。调制是基带信号加到载波上的过程，而基带信号m(t)可以是模拟信号也可以是数字信号，而载波c(t)可以是连续波（通常称为正弦波），也可以是脉冲波形。当c(t)为正弦波时，m(t)可以改变其幅度、频率或相位中的某一个或两个参数。这样组合起来就会形成多种调制方式。24/12/226/4现归纳如下：24/12/227/4•几个速率关系24/12/228/41、什么是码片速率，波特率，比特率，调制速率？在电子通信领域，波特率即调制速率，指的是信号被调制以后在单位时间内的波特数，即单位时间内载波参数变化的次数。它是对信号传输速率的一种度量，通常以“波特每秒”（Bps）为单位。比特率在数字信道中，比特率是数字信号的传输速率，它用单位时间内传输的二进制代码的有效位(bit)数来表示，其单位为每秒比特数bit/s(bps)、每秒千比特数(Kbps)或每秒兆比特数(Mbps)来表示。波特率有时候会同比特率混淆，实际上后者是对信息传输速率（传信率）的度量。波特率可以被理解为单位时间内传输码元符号的个数（传符号率），通过不同的调制方法可以在一个码元上负载多个比特信息。波特率与比特率的关系为：比特率=波特率X单个调制状态对应的二进制位数。显然，两相调制(单个调制状态对应1个二进制位)的比特率等于波特率；四相调制(单个调制状态对应2个二进制位)的比特率为波特率的两倍；八相调制(单个调制状态对应3个二进制位)的比特率为波特率的三倍；依次类推。1、什么是码片速率，波特率，比特率，调制速率？在电子通信领域，波特率即调制速率，指的是信号被调制以后在单位时间内的波特数，即单位时间内载波参数变化的次数。它是对信号传输速率的一种度量，通常以“波特每秒”（Bps）为单位。比特率在数字信道中，比特率是数字信号的传输速率，它用单位时间内传输的二进制代码的有效位(bit)数来表示，其单位为每秒比特数bit/s(bps)、每秒千比特数(Kbps)或每秒兆比特数(Mbps)来表示。波特率有时候会同比特率混淆，实际上后者是对信息传输速率（传信率）的度量。波特率可以被理解为单位时间内传输码元符号的个数（传符号率），通过不同的调制方法可以在一个码元上负载多个比特信息。波特率与比特率的关系为：比特率=波特率X单个调制状态对应的二进制位数。显然，两相调制(单个调制状态对应1个二进制位)的比特率等于波特率；四相调制(单个调制状态对应2个二进制位)的比特率为波特率的两倍；八相调制(单个调制状态对应3个二进制位)的比特率为波特率的三倍；依次类推。•几个速率...
