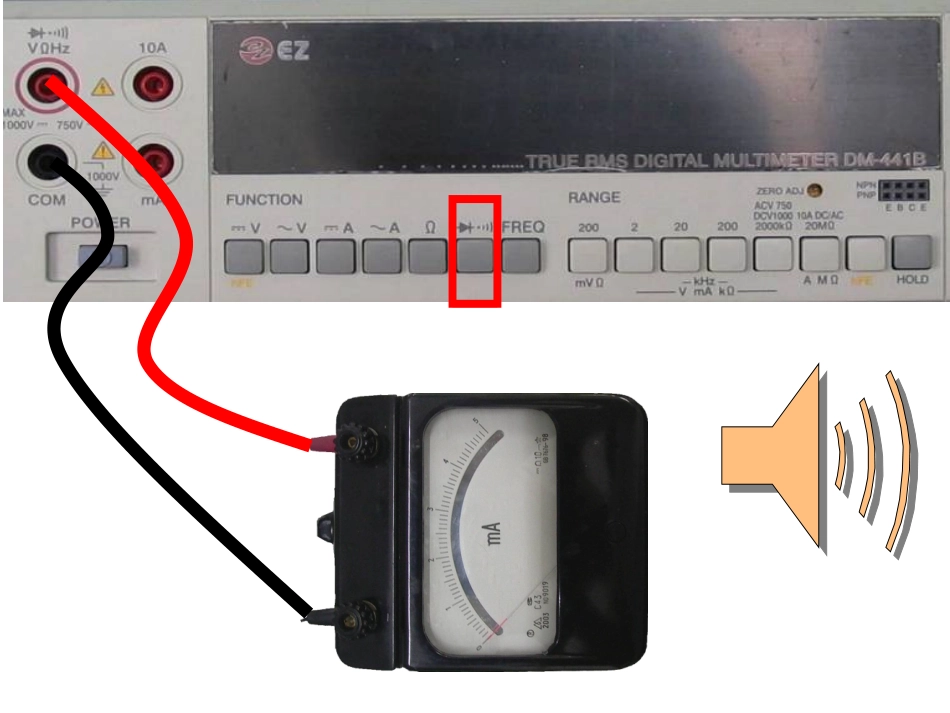

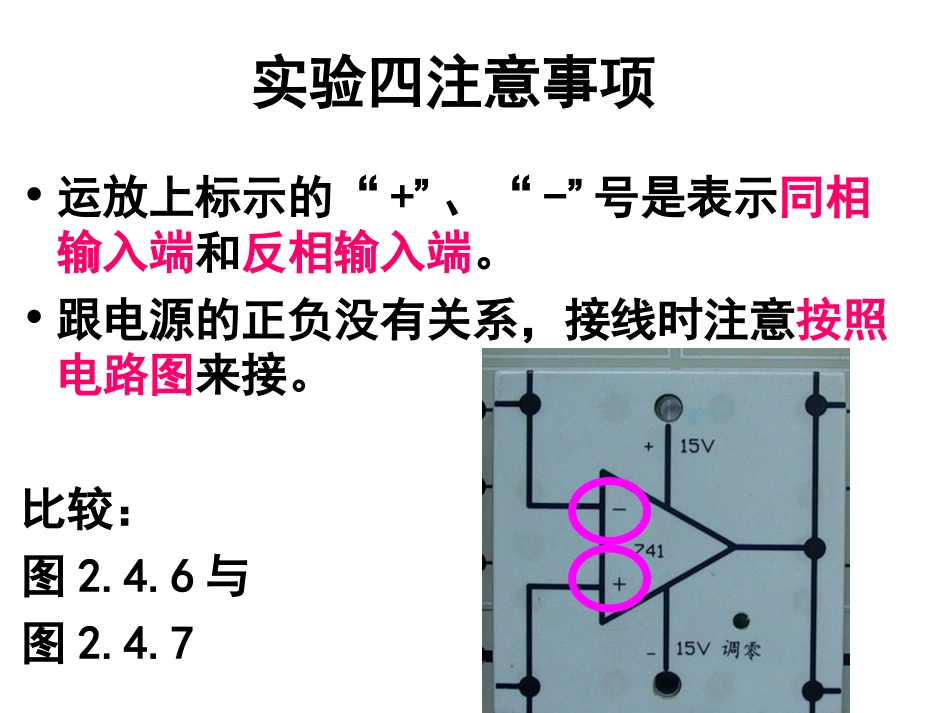

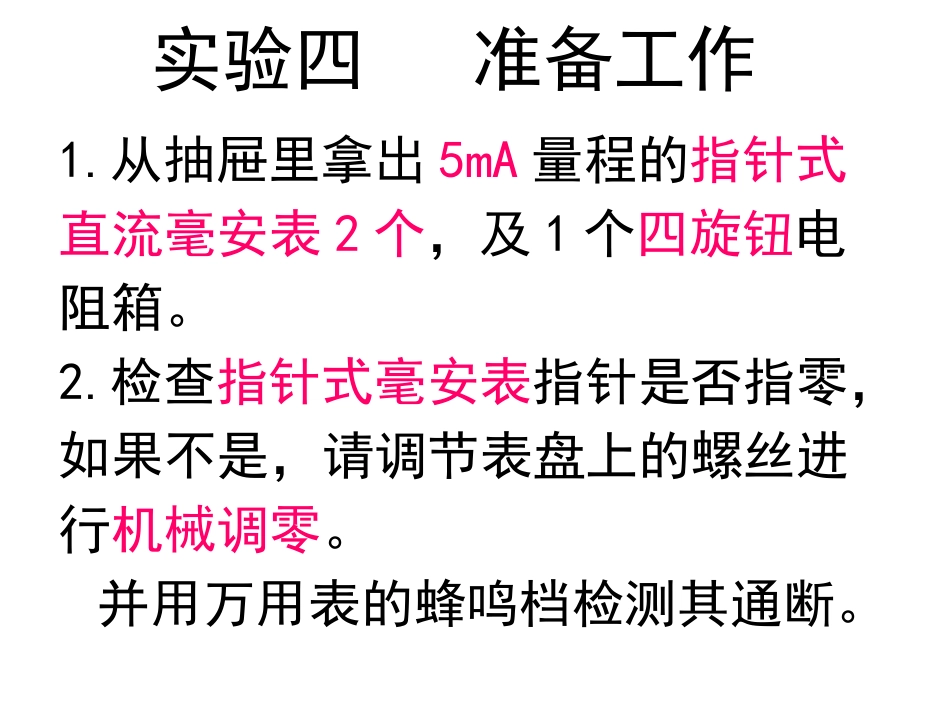

实验四准备工作1.从抽屉里拿出5mA量程的指针式直流毫安表2个，及1个四旋钮电阻箱。2.检查指针式毫安表指针是否指零，如果不是，请调节表盘上的螺丝进行机械调零。并用万用表的蜂鸣档检测其通断。•运放上标示的“+”、“-”号是表示同相输入端和反相输入端。•跟电源的正负没有关系，接线时注意按照电路图来接。比较：图2.4.6与图2.4.7实验四注意事项•注意选择运放在插件板上的位置，防止将运放的输入同相端与输出高端短接。实验四注意事项观察运放的背面，可以看到印刷电路板的铜箔将输出高端的两个接线柱连接在一起U1的正端U1的负端(公共地)关掉电源再接线741R1KR21K+-E1E2+-15V15V+15V-15VU1U2I2+mA-L+-741R1KR21K+-E1E2+-15V15V+15V-15VU1U2I2+mA-L+-U1不好调小电压U1•本实验中输入电源U1由DC0～30V电源提供。•每个步骤开始前，请务必将U1调到0V，再接入电路中。•U1的值要用万用表测量，调节U1时不需要从电路中断开。实验四注意事项•改接外电路时一定要先关掉运放的工作电源。•整个实验过程中运算放大器的工作电源E1、E2都不要拆除。书P30“※注”实验四注意事项本次实验中•电流一律用指针式毫安表测量•电压一律用数字万用表的DC20V量程测量包括：U1U2使U1＝0.5V测量U2错误做法使U1＝1.0V测量U2错误做法使U1＝0.5V记录U2及I2使U1＝1.0V记录U2及I2
