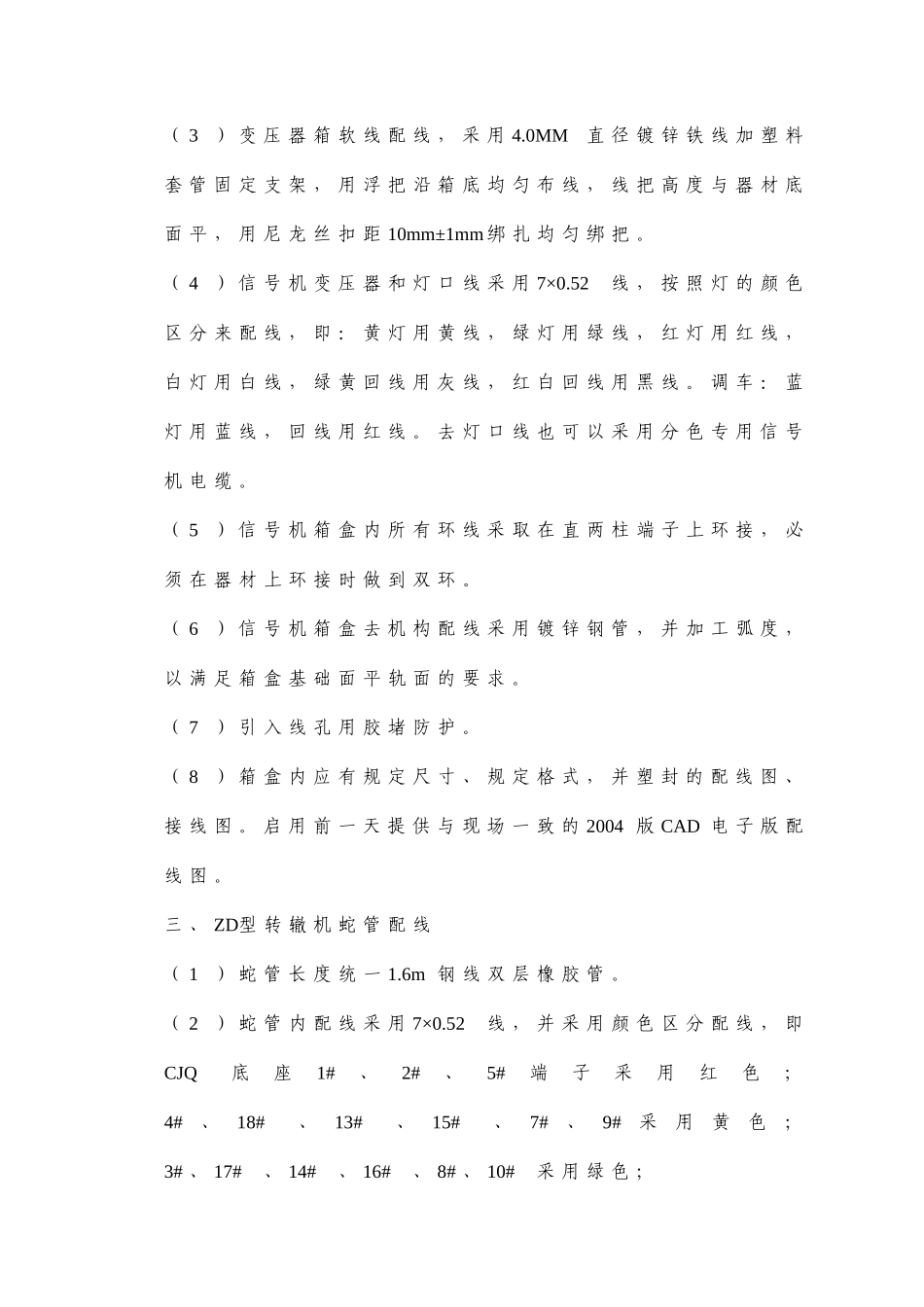

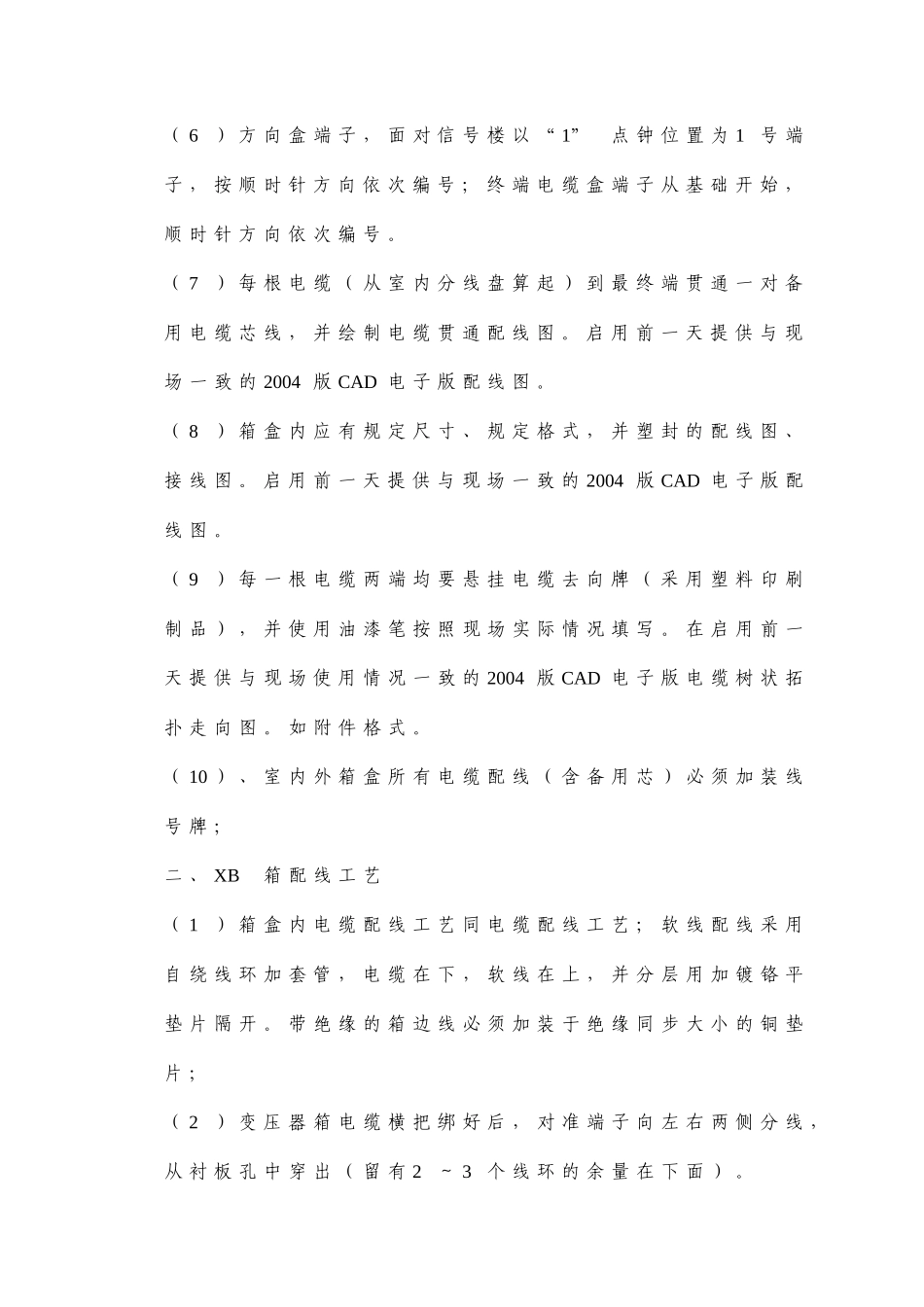

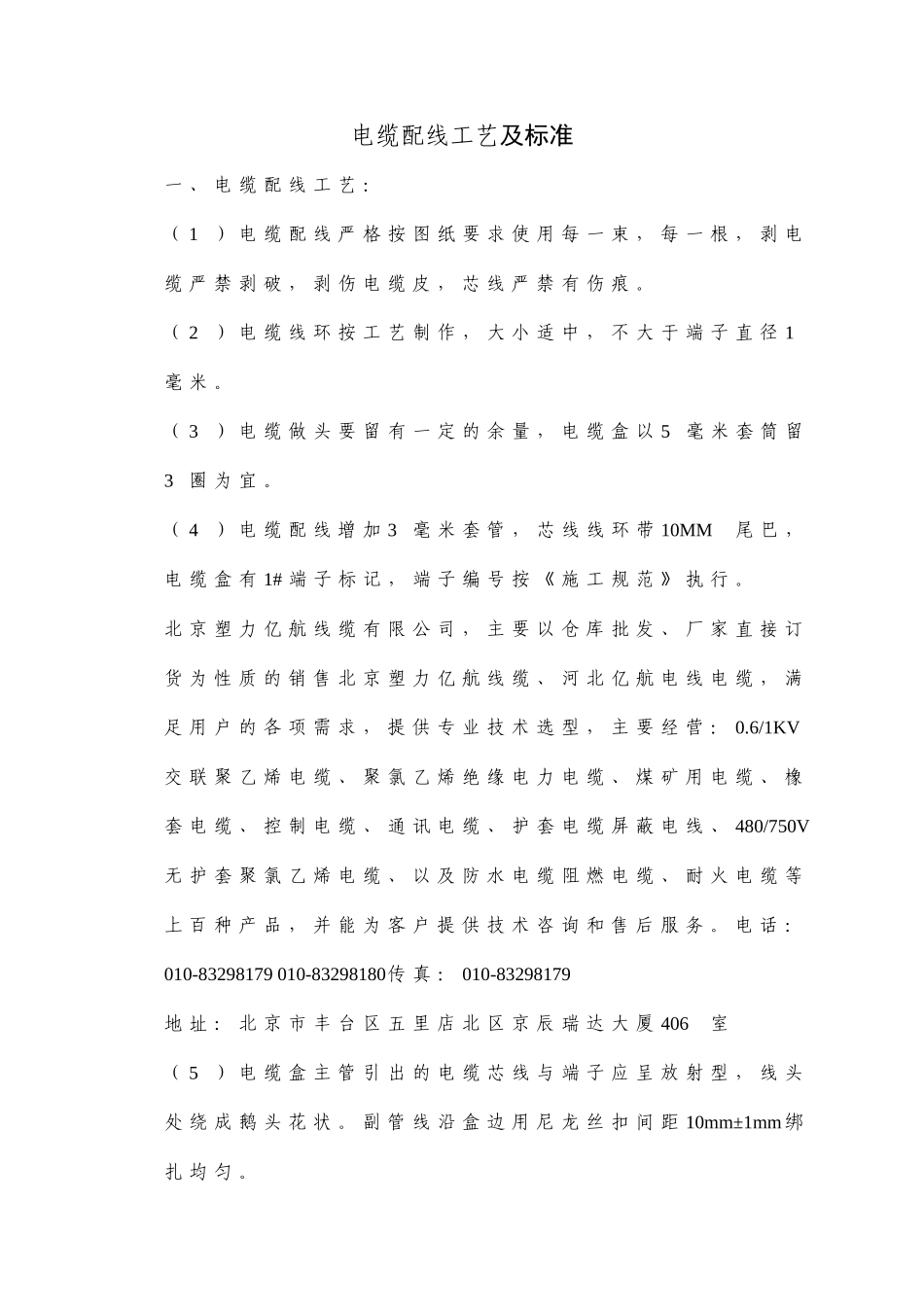

电缆配线工艺及标准一、电缆配线工艺：（1）电缆配线严格按图纸要求使用每一束，每一根，剥电缆严禁剥破，剥伤电缆皮，芯线严禁有伤痕。（2）电缆线环按工艺制作，大小适中，不大于端子直径1毫米。（3）电缆做头要留有一定的余量，电缆盒以5毫米套筒留3圈为宜。（4）电缆配线增加3毫米套管，芯线线环带10MM尾巴，电缆盒有1#端子标记，端子编号按《施工规范》执行。北京塑力亿航线缆有限公司，主要以仓库批发、厂家直接订货为性质的销售北京塑力亿航线缆、河北亿航电线电缆，满足用户的各项需求，提供专业技术选型，主要经营：0.6/1KV交联聚乙烯电缆、聚氯乙烯绝缘电力电缆、煤矿用电缆、橡套电缆、控制电缆、通讯电缆、护套电缆屏蔽电线、480/750V无护套聚氯乙烯电缆、以及防水电缆阻燃电缆、耐火电缆等上百种产品，并能为客户提供技术咨询和售后服务。电话：010-83298179010-83298180传真：010-83298179地址：北京市丰台区五里店北区京辰瑞达大厦406室（5）电缆盒主管引出的电缆芯线与端子应呈放射型，线头处绕成鹅头花状。副管线沿盒边用尼龙丝扣间距10mm±1mm绑扎均匀。（6）方向盒端子，面对信号楼以“1”点钟位置为1号端子，按顺时针方向依次编号；终端电缆盒端子从基础开始，顺时针方向依次编号。（7）每根电缆（从室内分线盘算起）到最终端贯通一对备用电缆芯线，并绘制电缆贯通配线图。启用前一天提供与现场一致的2004版CAD电子版配线图。（8）箱盒内应有规定尺寸、规定格式，并塑封的配线图、接线图。启用前一天提供与现场一致的2004版CAD电子版配线图。（9）每一根电缆两端均要悬挂电缆去向牌（采用塑料印刷制品），并使用油漆笔按照现场实际情况填写。在启用前一天提供与现场使用情况一致的2004版CAD电子版电缆树状拓扑走向图。如附件格式。（10）、室内外箱盒所有电缆配线（含备用芯）必须加装线号牌；二、XB箱配线工艺（1）箱盒内电缆配线工艺同电缆配线工艺；软线配线采用自绕线环加套管，电缆在下，软线在上，并分层用加镀铬平垫片隔开。带绝缘的箱边线必须加装于绝缘同步大小的铜垫片；（2）变压器箱电缆横把绑好后，对准端子向左右两侧分线，从衬板孔中穿出（留有2～3个线环的余量在下面）。（3）变压器箱软线配线，采用4.0MM直径镀锌铁线加塑料套管固定支架，用浮把沿箱底均匀布线，线把高度与器材底面平，用尼龙丝扣距10mm±1mm绑扎均匀绑把。（4）信号机变压器和灯口线采用7×0.52线，按照灯的颜色区分来配线，即：黄灯用黄线，绿灯用绿线，红灯用红线，白灯用白线，绿黄回线用灰线，红白回线用黑线。调车：蓝灯用蓝线，回线用红线。去灯口线也可以采用分色专用信号机电缆。（5）信号机箱盒内所有环线采取在直两柱端子上环接，必须在器材上环接时做到双环。（6）信号机箱盒去机构配线采用镀锌钢管，并加工弧度，以满足箱盒基础面平轨面的要求。（7）引入线孔用胶堵防护。（8）箱盒内应有规定尺寸、规定格式，并塑封的配线图、接线图。启用前一天提供与现场一致的2004版CAD电子版配线图。三、ZD型转辙机蛇管配线（1）蛇管长度统一1.6m钢线双层橡胶管。（2）蛇管内配线采用7×0.52线，并采用颜色区分配线，即CJQ底座1#、2#、5#端子采用红色；4#、18#、13#、15#、7#、9#采用黄色；3#、17#、14#、16#、8#、10#采用绿色；（3）为加强CJQ底座焊线强度，所有焊线后加热缩管防护后在加套管。（4）取消首动（含单动）CJQ底座3#、4#封线，末动（含单动）7#、9#；8#、10#的封线，分别从CJQ接入对应箱盒端子上，改在箱盒内端子上封连，即3#、4#加一根黑色7*0.52封线；9#、8#加黑色封线引接至11#；7#、10#加红色封线引接至12#配线。（5）在箱盒内加冗余二极管并固定在11#、12#端子上；二极管底板尺寸同直两柱端子间距。（6）蛇管引入蛇管头两端加装内径20mm，外径25mm，长度25mm绝缘管，便于U型螺丝固定。（7）蛇管引入箱盒内采用采用4.0MM直径镀锌铁线加塑料套管固定支架，用浮把沿箱底均匀布线，线把高度与器材底面平，用尼龙丝扣距10mm±1mm绑扎均匀绑把。（8）引入线孔用胶堵防护。（9）箱盒内应有规定尺寸、规定格式，并塑封的配线图、接线图。启用前一天提供与现场一致的2004版CAD电子版配线图。
