电气基础培训-串联电路VIP免费

电气基础培训-串联电路_第1页
1/31
电气基础培训-串联电路_第2页
2/31
电气基础培训-串联电路_第3页
3/31

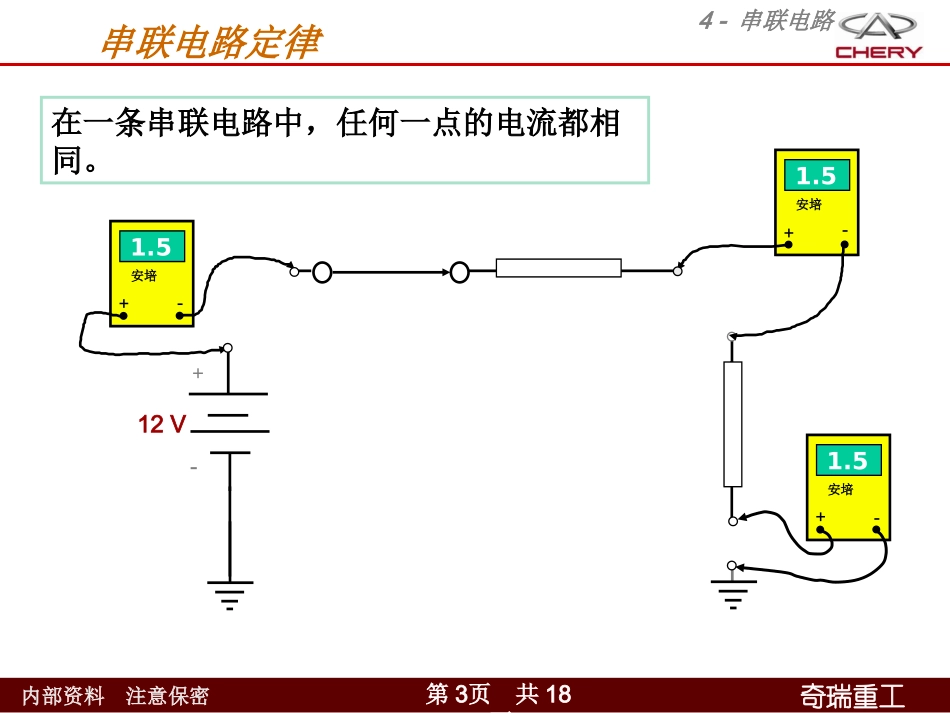

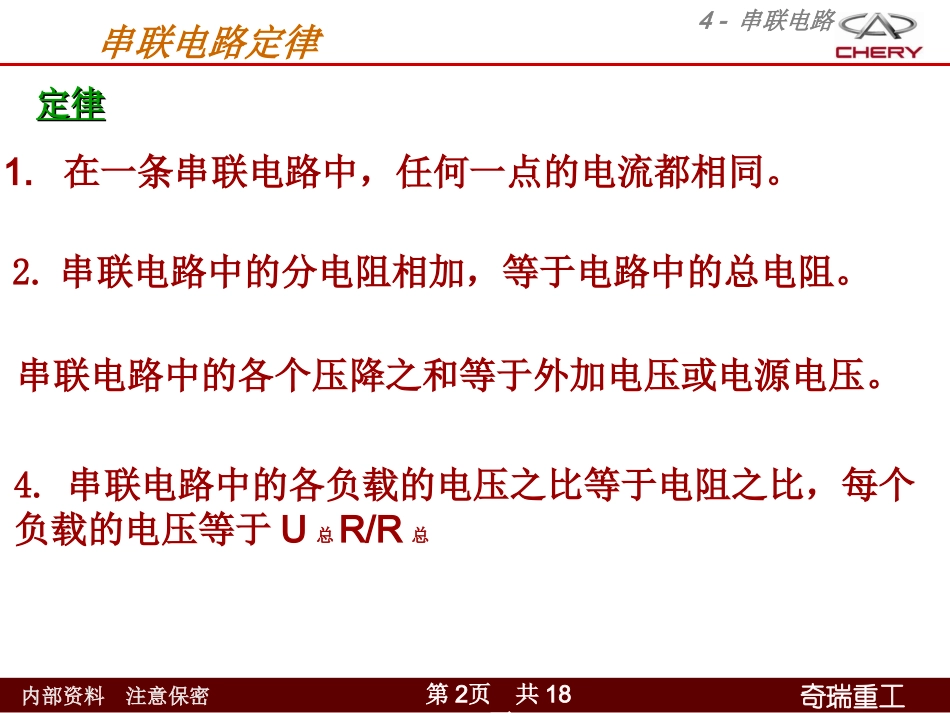

第1页共18页内部资料注意保密奇瑞重工串联电路服务工程科服务工程科李坤书李坤书2011-2011-1111第2页共18页内部资料注意保密奇瑞重工4-串联电路1.在一条串联电路中,任何一点的电流都相同。2.串联电路中的分电阻相加,等于电路中的总电阻。3.串联电路中的各个压降之和等于外加电压或电源电压。串联电路定律定律定律4.串联电路中的各负载的电压之比等于电阻之比,每个负载的电压等于U总R/R总第3页共18页内部资料注意保密奇瑞重工4-串联电路串联电路定律12V+-+-安培+-安培+-安培在一条串联电路中,任何一点的电流都相同。1.51.51.5第4页共18页内部资料注意保密奇瑞重工串联电路中的分电阻相加,等于电路中的总电阻。4-串联电路串联电路定律12V+-+-欧姆82欧姆6欧姆第5页共18页内部资料注意保密奇瑞重工串联电路中的各个压降之和等于外加电压或电源电压。4-串联电路串联电路定律12V+-+-伏+-伏932欧姆6欧姆第6页共18页内部资料注意保密奇瑞重工12V+-2欧姆6欧姆IERRT=I=2欧姆6欧姆8欧姆总电阻8欧姆1.5安培8欧姆12.0伏1.5安培R2R1R1两端的E=R2两端的E=2欧姆x1.5安培=3v.3压降6欧姆x1.5安培=9v.9压降4-串联电路串联电路定律第7页共18页内部资料注意保密奇瑞重工4-串联电路串联电路定律第8页共18页内部资料注意保密奇瑞重工4-串联电路串联电路定律第9页共18页内部资料注意保密奇瑞重工比较电压和有效电压4-串联电路串联电路定律第10页共18页内部资料注意保密奇瑞重工保险(7.5A)部件A灯泡C灯泡C1BAC1.灯泡C两端的压降:2.灯泡C1两端的压降:3.电压表的红表笔接到12v电源上;黑表笔接到A点上:4.电压表的红表笔接到12v电源上,黑表笔接到B点上:5.为何有电压差?6.电源电压:7.总电流(mA):8.38v13.75v.2A或191.7mA.006v8.41v5.34v灯泡C的压降串联电路定律实验操作实验操作#1#112V第11页共18页内部资料注意保密奇瑞重工保险(7.5A)部件A灯泡B灯泡CABC1.灯泡B两端的压降:2.灯泡C两端的压降:3.电压表的红表笔接到12v电源上;黑表笔接到A点上:4.电压表的红表笔接到12v电源上,黑表笔接到B点上:5.为何有电压差?6.电源电压:7.总电流(mA):8.计算电路的总电阻:.136v13.74v.25A或249mA.008v.144v13.59v=55.18灯泡B的压降IERRt=EI13.74.249实验操作实验操作#2#2串联电路定律第12页共18页内部资料注意保密奇瑞重工保险(7.5A)100欧姆电阻器测量值电压电源5伏13.8伏99.7欧姆5.05v49mA电阻器的电阻电阻器两端的压降流过电阻器的电流串联电路定律5V实验操作实验操作#3#3部件A部件D第13页共18页内部资料注意保密奇瑞重工保险(7.5A)100欧姆电阻器电压电源5伏13.8伏99.7欧姆13.74v135.3mA电阻器的电阻99.7欧姆电阻器两端的压降5.05v流过电阻器的电流49mA测量值串联电路定律实验操作实验操作#3#313.8v部件A部件D第14页共18页内部资料注意保密奇瑞重工驾驶员抱怨说,发动机发动时,60安培断路器会断开!4-串联电路串联电路定律电阻和电流之间的关系示例电阻和电流之间的关系示例60安培断路器27SIDelcoALT.断路器为何会断开?注释:电压升高时,电阻保持不变,电流增加。++第15页共18页内部资料注意保密奇瑞重工灯20AAC20AACC.15A60安培断路器27SIDelcoALT.注释:电压升高时,电阻保持不变,电流增加。21v.3欧姆7安培12v.3欧姆4安培4-串联电路驾驶员抱怨说,发动机发动时,60安培断路器会断开!串联电路定律电阻和电流之间的关系示例电阻和电流之间的关系示例++第16页共18页内部资料注意保密奇瑞重工保险(7.5A)1001,00010,000欧姆测量值实际电阻值压降电流值100.613.74133.30mA100欧姆99013.7513.88mA1,000欧姆9.86k13.751.39mA10,000欧姆串联电路定律实验操作实验操作#4#412V部件A部件E第17页共18页内部资料注意保密奇瑞重工计算值实际电阻值压降电流值9813.8148.00mA100欧姆测量的测量的计算的99013.813.93mA1,000欧姆9.86k13.81.37mA10,000欧姆保险(7.5A)1001,00010,000欧姆实验操作实验操作#4#4串联电路定律12V部件A部件E第18页共18页内部资料注意保密奇瑞重工测量的压降测量的压降+-伏4.1212V保险(7.5A)100欧姆68欧姆68欧姆100欧姆ADCB实验操作实验操作#5#5串联电路定律部件A部件G第24页共18页内部资料注意保...
