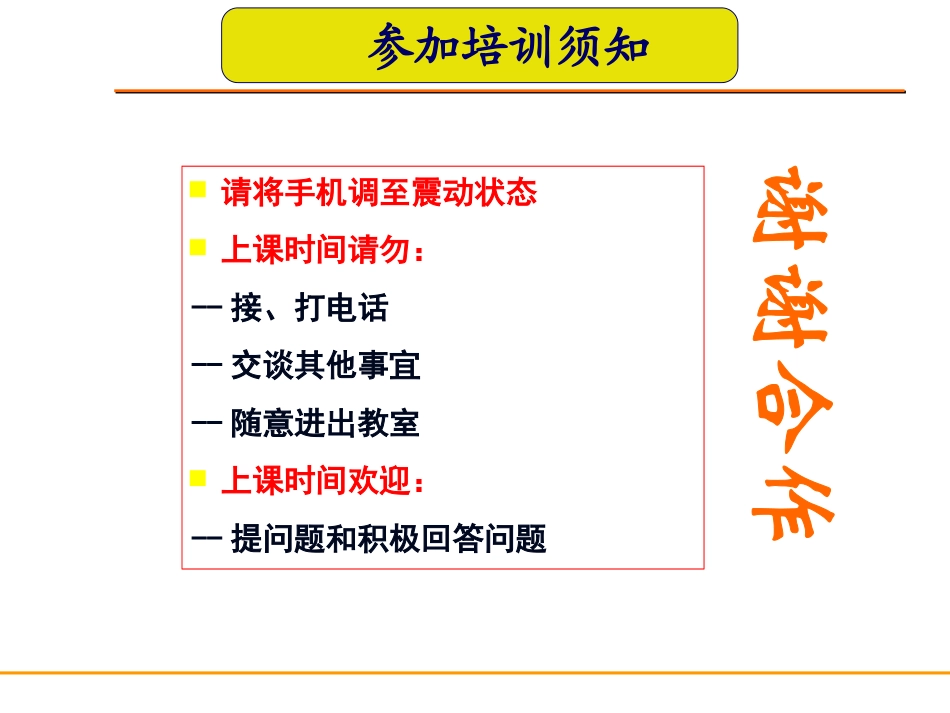

电气控制柜安装接线配线的规范主讲人：兰有磷高砂水电有限公司检修部2014年7月2参加培训须知请将手机调至震动状态上课时间请勿：--接、打电话--交谈其他事宜--随意进出教室上课时间欢迎：--提问题和积极回答问题3工具斜咀钳（140mm）、剥线钳（0.5~6㎜2）[1]、预绝缘端头压线钳（0.5~6㎜2）[2]、管形端头压线钳、裸端头压线钳（0.5~6㎜2）、触针端头压线钳、尖咀钳、普通剪刀、一字螺丝刀[3]（30㎜~150㎜）、十字螺丝刀（30㎜~150㎜）、梅花板手[4]（M3~M8）、开口板手（M3~M8）、套筒板手（M4~M5）、镊子、通断指示搭灯、电烙铁（60W）、卷尺（2m）、棉纱手套、清洁用抹布。4材料卷式结束保护带（缠绕管）、插销式扎带、线夹、飞机头线扣、粘式导线固定座、电工胶带、橡皮圈、标记套管、符号牌、瓷管或瓷珠。行线槽和穿线管、端子、冷压接线端头、裸铜软导线、绝缘导线5引用标准本培训规范的讲义引用标准：GB50171-2012电气装置安装工程盘、柜及二次回路结线施工及验收规范CECS49-1993低压成套开关设备验收规范61元器件安装组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符；检查元器件有无损坏；必须按图安装(如果有图）；元器件组装顺序应从板前视，由左至右，由上至下；71元器件安装同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.681元器件安装组装产品应符合以下条件：操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。维修容易。能够较方便地更换元器件及维修连线。各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。保证一、二次线的安装距离。91元器件安装组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷凡士林。对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。101元器件安装111元器件安装对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。121元器件安装接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。a)端子的标识131元器件安装标号应完整、清晰、牢固。标号粘贴位置应明确、醒目b)双重的标识141元器件安装安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c)门上的器件151元器件安装保护接地连续性保护接地连续性利用有效接线来保证柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。161元器件安装171元器件安装门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。181元器件安装安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震对于有操作手柄的元件应将其调整到位，不得有卡阻现象192二次回路布线2.1基本要求：按图施工、连线正确。二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。202二次回路布线212二次回路布线二次线截面积要求：􀂃单股导线不小于1.5mm2􀂃多股导线不小于1.0mm2􀂃弱电回路不小于0.5mm2􀂃电流回路不小于2.5mm2􀂃保护接地线不小于2.5mm2所有连接导线中间不应有接头每个电器元件的接点最多允许接2根线。222二次回路布线每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可...
