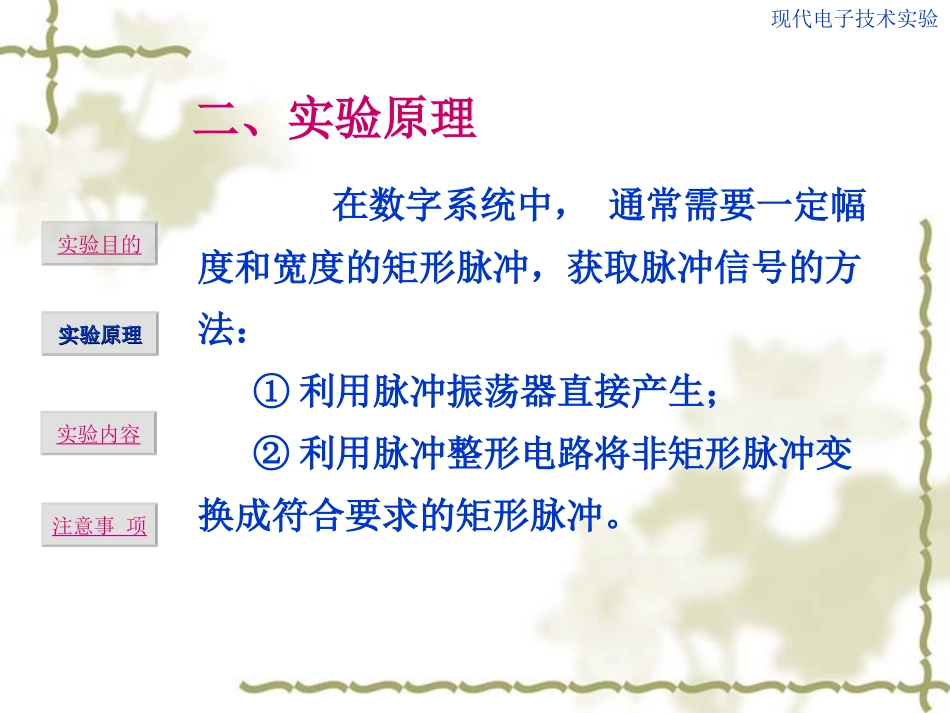

触发器实现脉冲延时的研究实验目的实验目的实验原理实验原理实验内容实验内容注意事项注意事项现代电子技术实验1．掌握用集成门电路单稳态触发器的基本方法。2．掌握集成单稳触发器在脉冲延时电路中的作用。实验目的实验目的实验原理实验内容注意事项现代电子技术实验一、实验目的二、实验原理实验目的实验原理实验原理实验内容注意事项在数字系统中，通常需要一定幅度和宽度的矩形脉冲，获取脉冲信号的方法：①利用脉冲振荡器直接产生；②利用脉冲整形电路将非矩形脉冲变换成符合要求的矩形脉冲。现代电子技术实验单稳态触发器是另一种脉冲整形电路，需要外接电阻和电容，利用RC电路的充放电过程来决定暂稳态持续时间的长短。多用于脉冲波形的整形、延时和定时。脉冲宽度tW和恢复时间tre是单稳态触发器的主要参数。实验目的实验原理实验原理实验内容注意事项单稳态触发器现代电子技术实验单稳态触发器只有一个稳定状态。这个稳定状态不是“0”，就是“1”。①它有稳态和暂稳态两个不同的工作状态。②在触发脉冲的作用下，能从稳态翻转到暂稳态，在暂稳态维持一段时间后，再自动返回稳态。③暂稳态维持时间的长短取决于单稳触发器电路本身的参数，与触发脉冲无关。单稳态触发器的特点：实验目的实验原理实验原理实验内容注意事项现代电子技术实验②输出脉冲延时③把输入信号延迟一定时间后④输出。③定时输出与门打开的时间是单稳输出脉冲UO的宽度TW。①脉冲整形②把不规则的波形转换成宽③度、幅度都相等的波形。单稳态触发器的应用现代电子技术实验(实验重点)微分型单稳态触发器现代电子技术实验利用与非门做开关，依靠定时元件RC的充放电来控制与非门的开启和关闭。如图所示,负脉冲触发,C2和R5构成一个时间常数很小的微分电路，它能将较宽的矩形脉冲Vin，变成较窄的尖峰触发脉冲V'。R=(R6+RW2)和C3构成微分定时电路。（1）用与非门组成的单稳态触发器静止期：0~t1，输入端无信号触发，Vin为高，Va、Vb为低、Vc为高。G1开，G2关。电路处于稳定状态。工作期:(t2>t≥t1)，t=t1时：Vin↓↓，，V’V’ii↓↓，，Va↑，Vb↑，Vc↓↓。触发器发生一次翻。触发器发生一次翻转，进入暂稳态，转，进入暂稳态，Va=VOH，Vc=VOL。t2>t>t1时：电容C3充电，Vb下降，但仍高于VTH，故Vc仍为低。电路处于暂稳态。恢复期：t=t2时，Vb下降至VTH，G2关闭，Vc为高。C3电容放电，进入恢复期。回到稳定状态，Va=VOL，Vc=VOH。t1t2VTHVTH工作波形图现代电子技术实验微分型单稳态触发器波形图tW=(0.7--1.3)RC3=(0.32--3.6)X10–6SR=R6+RW2=(100--600)Ω;C3=4700P单稳态触发器主要有4个参数：输出脉冲宽度tw、输出脉冲幅度vm、恢复时间tre和分辩时间td。停留在暂稳态的时间即为输出脉冲宽度tw。t1t2VTHVTH现代电子技术实验四2输入与非门1413121110912345687VDDVSS&&&&实验目的实验原理实验原理实验内容注意事项74LS00引脚图现代电子技术实验tW=1.1RC4R=R7+RW3=(100--600)欧;C4=4700PtW=(0.52—3.1)us工作波形图积分型单稳触发器采用正脉冲触发VTH现代电子技术实验注意：该电路输入脉冲宽度应大于输出脉冲宽度。集成单稳态触发器分为：可重复触发型和不可重复触发型两种。1﹑不可重复触发：触发进入暂稳态时，再加触发脉冲无效。2﹑可重复触发：触发进入暂稳态时，再次触发有效，输出脉冲可再维持一个脉宽。（2）集成单稳态触发器现代电子技术实验输入输出功能+TR-TRREQ↑11上升沿连续触发↑01Q触发沿无效1↓1Q触发沿无效0↓1下降沿连续触发XX001复位为初态CD4098是一片双单稳态触发器，每个触发器均可单独设置为上升沿触发或下降沿触发。当选择上升沿触发时，触发脉冲由＋TR端输入，－TR端接正电源；选择下降沿触发时，触发脉冲由－TR端输入，＋TR端接地。QQQCD4098双单稳态触发器逻辑功能现代电子技术实验CD4098实现脉冲延时的原理图该电路中第一个单稳态触发器设为上升沿触发，第二个单稳态触发器设为下降沿触发。Q2送到三极管放大驱动指示灯工作，Q2为高电平时指示灯亮。（1）（2）现代电子技术实验TWI=KCX1RX1，从触发信号(Ui)有效，到灯亮的时间；TW2=KCX2RX2，灯亮了多长时间。i1、用与非门构成的微分...
