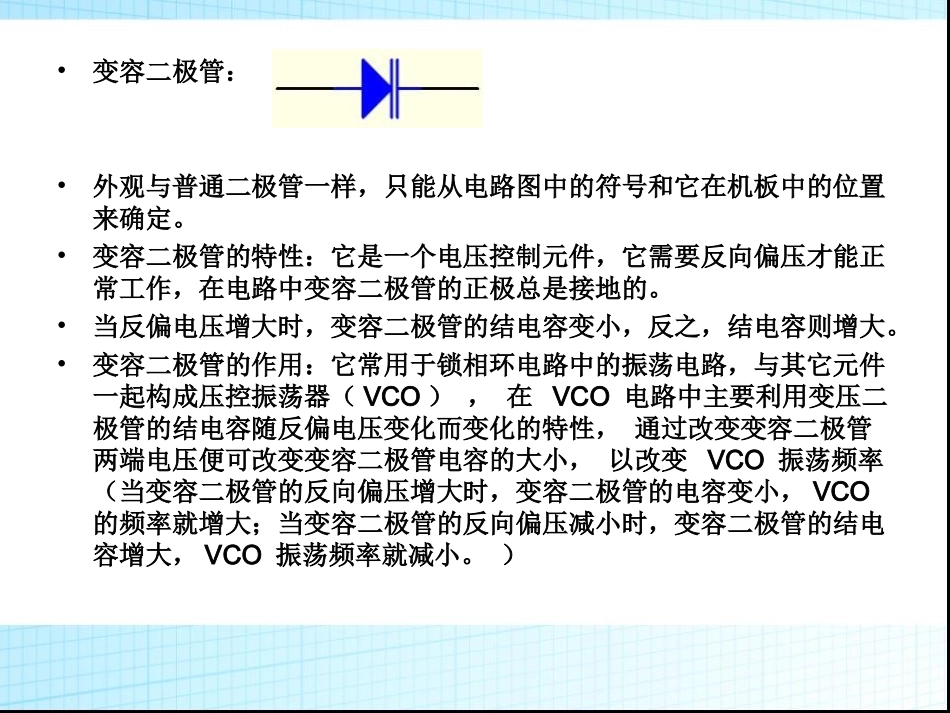

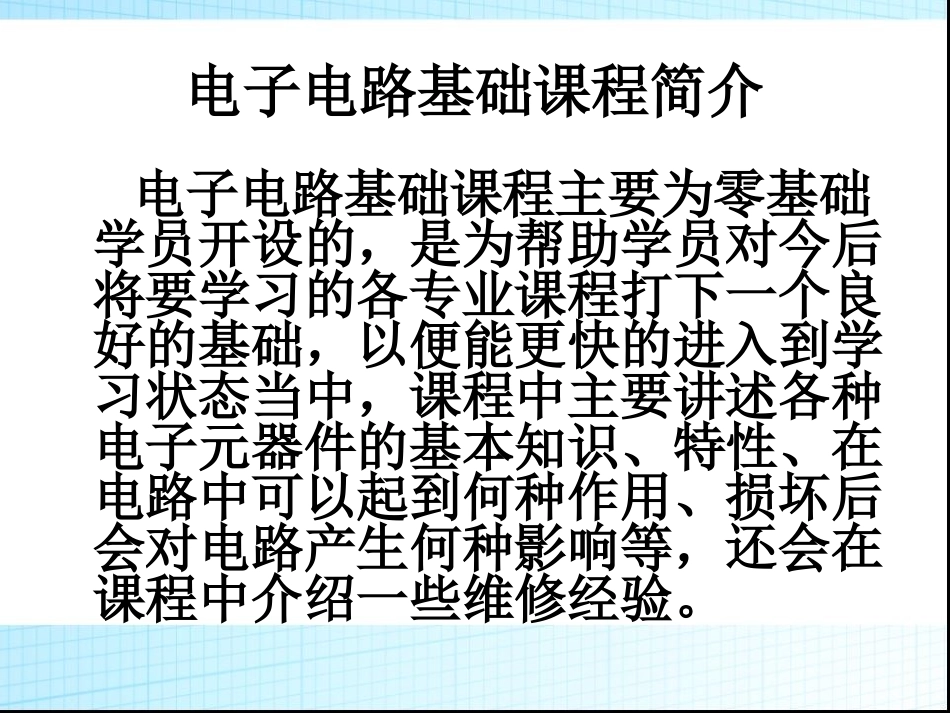

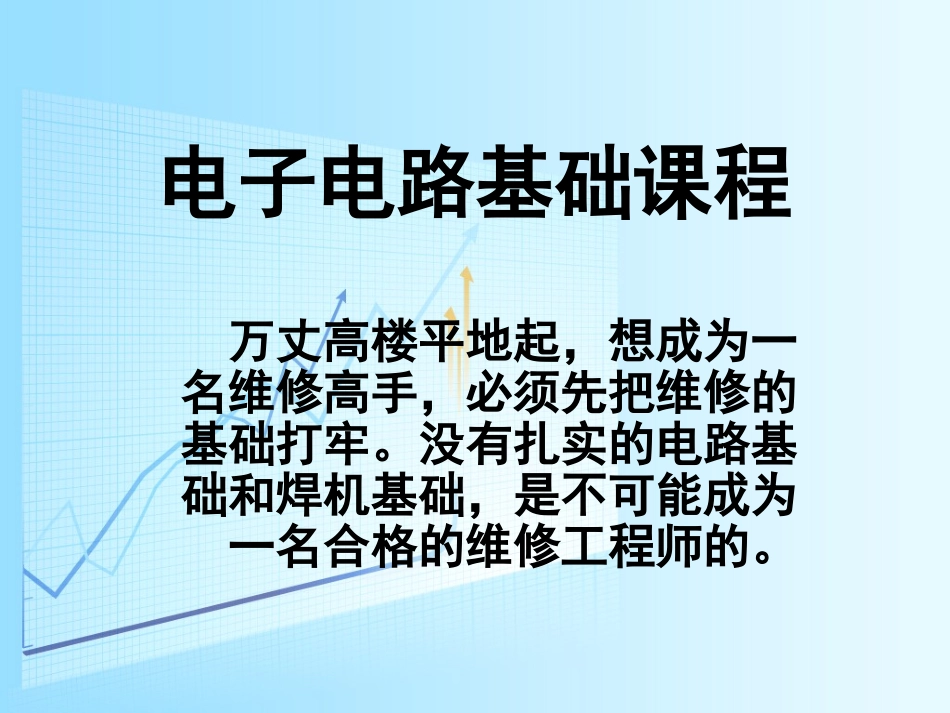

电子电路基础课程万丈高楼平地起，想成为一名维修高手，必须先把维修的基础打牢。没有扎实的电路基础和焊机基础，是不可能成为一名合格的维修工程师的。•变容二极管：•外观与普通二极管一样，只能从电路图中的符号和它在机板中的位置来确定。•变容二极管的特性：它是一个电压控制元件，它需要反向偏压才能正常工作，在电路中变容二极管的正极总是接地的。•当反偏电压增大时，变容二极管的结电容变小，反之，结电容则增大。•变容二极管的作用：它常用于锁相环电路中的振荡电路，与其它元件一起构成压控振荡器（VCO），在VCO电路中主要利用变压二极管的结电容随反偏电压变化而变化的特性，通过改变变容二极管两端电压便可改变变容二极管电容的大小，以改变VCO振荡频率（当变容二极管的反向偏压增大时，变容二极管的电容变小，VCO的频率就增大；当变容二极管的反向偏压减小时，变容二极管的结电容增大，VCO振荡频率就减小。）电子电路基础课程简介电子电路基础课程主要为零基础学员开设的，是为帮助学员对今后将要学习的各专业课程打下一个良好的基础，以便能更快的进入到学习状态当中，课程中主要讲述各种电子元器件的基本知识、特性、在电路中可以起到何种作用、损坏后会对电路产生何种影响等，还会在课程中介绍一些维修经验。•课程大纲：•学校简介、周边环境简介、学校规章制度简介、学习环境及方法简介。•消防等防护知识简介，数字式万用表使用方法和技巧，以及其中的注意事项。•电子电路基础知识•电子元器件——电阻•电子元器件——电容•电子元器件——电感•电子元器件——二极管•电子元器件——三极管•电子元器件——场管•电子元器件——比较器•电子元器件——门电路•电子元器件——晶振本章节学习重点•了解电路中常见的几种异常情况：短路、断路以及异常情况对电路的影响。•掌握常见电子元件的电路符号，特性以及在电路中的作用。•掌握如何用万用表测试判断电子元件的极性，以及如何判断电子元件的好坏。•掌握电子元件的代换原则和更换方法。维修常用概念及名词解释主板维修中，经常会涉及一些电路和信号的专业名词。要看懂电路原理图和学好维修，就要先了解这些概念。基础概念•电路的基本概念：由电源、控制器、负载、导线按照一定的方式连接起来，所组成的闭合回路叫做电路。•作用：能量的转换，信号的传递。•电源：将不同形式的能量转化为电能的装置叫电源。•负载：将电能转化为不同形式的能量的装置叫做负载。•电路的工作状态：•1.闭合回路•2.断路/开路•3.短路（电流从电源正极出发，不经过任何负载，直接回到负极。）•电压：电路中，两点之间的电位差就是电压。•电压符号：U。•电压的单位：伏特，简称伏。•电压单位符号：V•常用单位：mV（毫伏）、V（伏特）、KV（千伏）•1KV=1000V，1V=1000mV•安全电压：36V•电流：电荷在闭合电路中的定向移动就形成了电流。•电流的特性：由高电位流向低电位•电流的符号：I•电流的单位:安培，简称安•电流单位符号：A•常用单位：mA毫安，A安•1A=1000mA•安全电流36mA交流电（AC）和直流电（DC）的特点•交流电的特点：方向和极性随时间变化而不断变化。一般规定：正半周时其两个输入端极性是“上正下负”或“左正右负”；负半周时其两个输入端极性是“上负下正”或“左负右正”.•直流电的特点：方向和极性始终保持一致，不随时间变化而变化。常用VCC表示直流供电输入端（+），GND表示接地（—）。•电子电路中负载所需供电基本都是直流电。•周期：正弦交流电/信号完成一次完整变换所需要的时间。•符号：t•单位：秒•单位符号：s•常用单位：s（秒），•ms（毫秒）μs(微秒)ns(纳秒)•1s=1000ms1ms=1000μs•1μs=1000ns•频率：正弦交流电/信号在1秒时间内完成的周期的次数•单位时间：特指1秒（1s）•符号：f•单位：赫兹，简称“赫”•单位符号：HZ•常用单位：HZ（赫兹），KHZ（千赫），•MHZ（兆赫），GHZ（吉赫）•1GHZ=1000MHZ•1MHZ=1000KHZ•1KHZ=1000HZ供电和信号•在主板上，有些地方有5V电压，我们称之为5V供电，还有的地方同样是5V供电，我们成为信号，那么他们的区别在哪呢...
