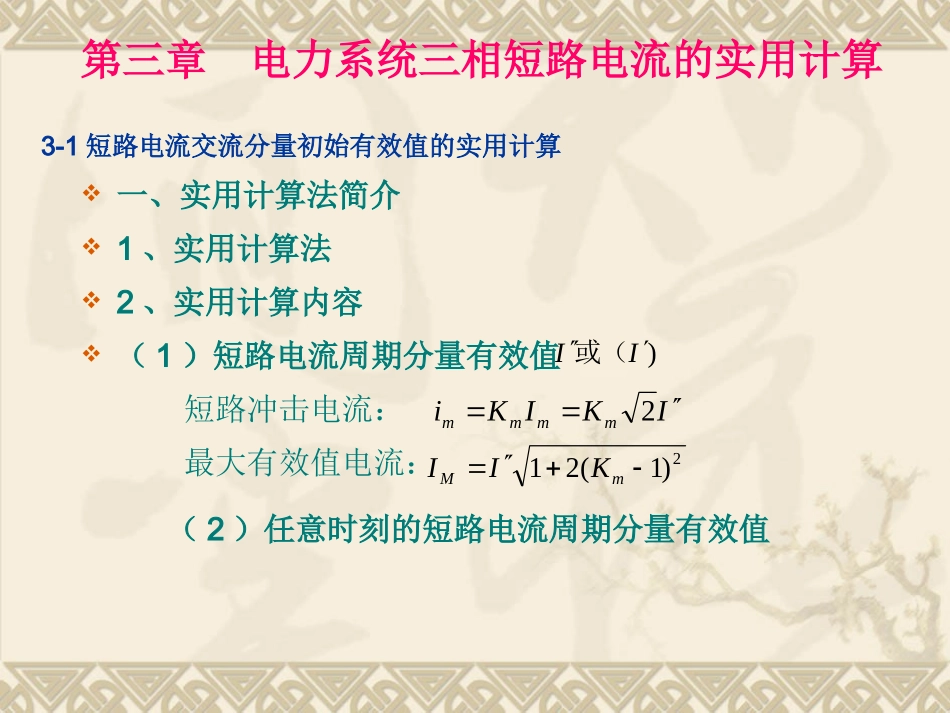

3-1短路电流交流分量初始有效值的实用计算一、实用计算法简介1、实用计算法2、实用计算内容（1）短路电流周期分量有效值短路冲击电流：最大有效值电流：（2）任意时刻的短路电流周期分量有效值)II或（IKIKimmmm22)1(21mMKII第三章电力系统三相短路电流的实用计算二、交流电流初始有效值的实用计算1、基本假设条件（1）发电机理想电机，并忽略发电机电阻，电抗采用（或）即认为：（或），发电机电压平衡方程为：（或）。等值电路为：dxdxqdxxqqdxxxdxIjUEdxIjUE系统各发电机电动势同相位。（进一步的近似还可以认为各电源的电势大小相等，在采用标幺值时，还可更进一步假设其值为1）（2）调相机等值电路与同步发电机相同，但在欠激运行方式下，其空载次暂态电动势小于机端电压。（3）同步电动机同步电动机与调相机情况相同。（4）异步电动机对于1000KW以上电动机，冲击电流系数取1.7~1.8。（5）综合负荷综合负荷一般忽略不计，如需计及负荷时，通常用阻抗表示。。；近似计算时取约为短路前额定运行时：19.0sin)cos()sin(|0||0||0||0|2|0||0|2|0||0||0||0|ExIUxIxIUE（6）网络方面忽略各元件电阻和对地导纳支路的影响（对于电缆线路和低压网络的线路需计及电阻影响，并用代替电抗进行计算）。变压器的变比取平均额定电压之比。22xrz2、计算步骤（1）画等值电路（2）计算各元件参数（短路计算一般采用标幺值）（3）计算短路电流初始有效值◆综合计算法—一次计算出计及负荷电流影响时的短路电流；◆迭加法—分别计算负荷电流和短路电流的故障分量，然后迭加得到计及负荷电流影响时的短路电流；◆近似计算法——忽略负荷影响，并认为电源电势等于1。3、综合计算法计及负荷影响时发电机的次暂态电动势的计算：计及负荷影响时一般负荷等效阻抗的计算：计及负荷影响时的等值电路4、迭加法（5）近似计算法近似计算时，忽略负荷影响，并认为各发电机空载电动势相等，且等于1。即1|0||0|2|0|1UEE例题3-1在下图中，已知同步发电机和同步电动机的额定功率均为30MW，额定电压均为10.5kv，次暂态电抗均为0.2，以电动机额定值为基准的线路电抗标幺值为0.1。正常运行时电动机消耗的功率为20MW，功率因数0.8（滞后），端电压为10.2kv。求在电动机机端发生三相短路时，短路点点短路电流、发电机和电动机支路电流交流分量的起始有效值及短路冲击电流、最大有效值电流。1）综合计算法（1）绘制等值电路计算元件参数207.0126.13.0)52.069.0(97.0|0||0||0|jjjxIjUEdfG138.0866.02.0)52.069.0(97.0|0||0||0|jjjxIjUEdfM)(16505.1031030kv5.10303AIUMVASBBB、则、取基准值根据短路前的等值电路计算元件参数（2）计算短路后各处电流2）迭加法（1）正常分量（2）故障分量052.069.0|0||0||0|fMGIjII、23.33.097.0|0|jjxjUIdfG85.42.097.0|0|jjxjUIdfM08.8jIIIMGf（3）正常分量与故障分量迭加33.469.0)85.4()52.069.0|0|jjjIIIMMM（75.369.0)23.3()52.069.0|0|jjjIIIGGG（08.8|0|jIIIfff(3)近似计算法不计负荷影响，并设。1|0||0|MGEE短路冲击电流和最大有效值电流的计算注意到短路点距离不在发电机机端，而在同步电动机机端，且电动机容量大于12MW，所以发电机短路电流冲击系数取1.8；电动机冲击系数取1.9。三、几点说明1、短路计算通常不计负荷影响（但必须计及短路点附近电动机对短路电流起始有效值的影响）；2、计算通常采用迭加原理，并采用发电机（包括短路点附近的大容量电动机）的假设；3、如果仅计算短路点的短路电流，可以利用下式计算；经过渡阻抗短路时，按下式计算...
