由入门到精通----吃透PID2.0版(原创连载)VIP免费

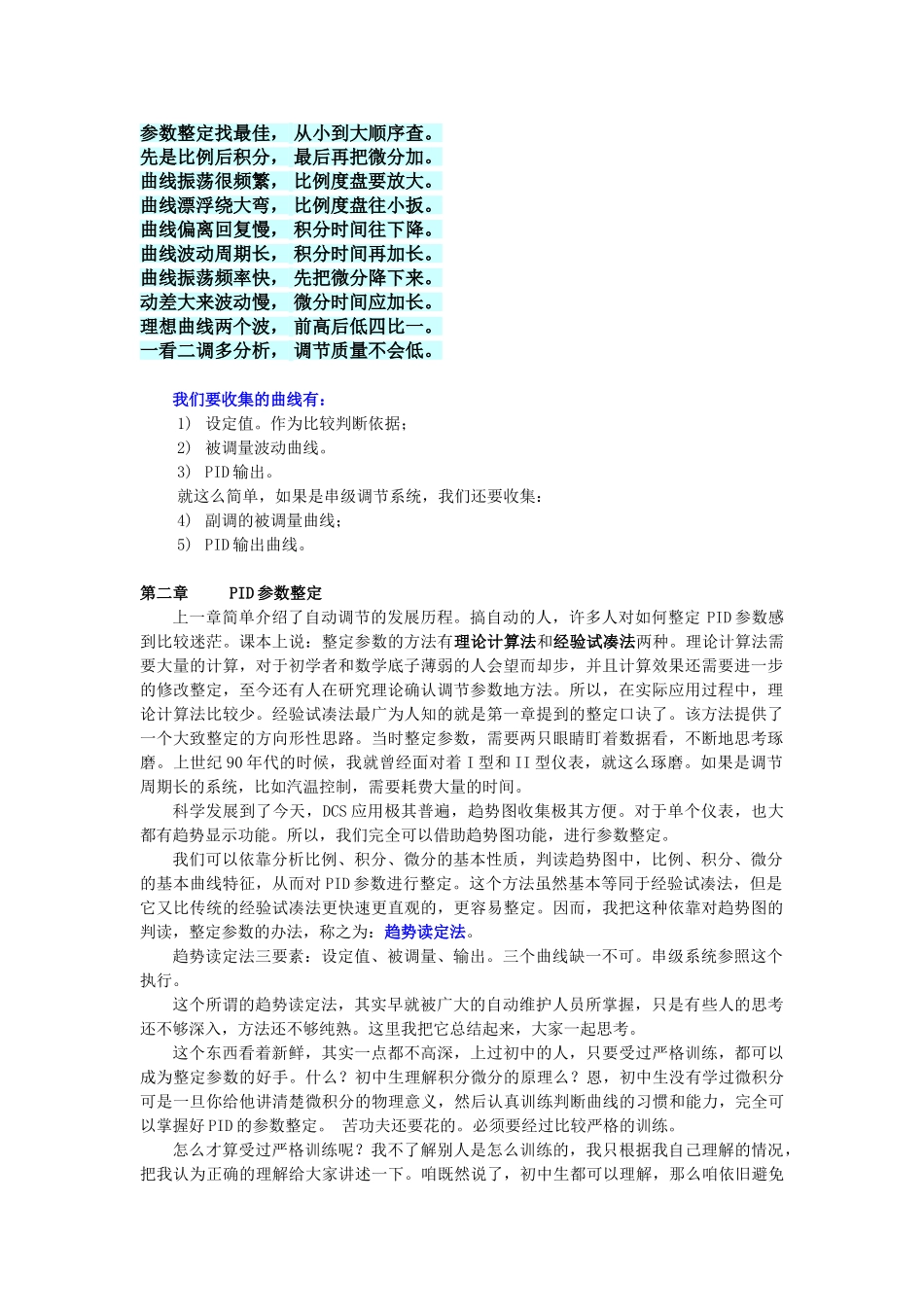

参数整定找最佳，从小到大顺序查。先是比例后积分，最后再把微分加。曲线振荡很频繁，比例度盘要放大。曲线漂浮绕大弯，比例度盘往小扳。曲线偏离回复慢，积分时间往下降。曲线波动周期长，积分时间再加长。曲线振荡频率快，先把微分降下来。动差大来波动慢，微分时间应加长。理想曲线两个波，前高后低四比一。一看二调多分析，调节质量不会低。我们要收集的曲线有：1)设定值。作为比较判断依据；2)被调量波动曲线。3)PID输出。就这么简单，如果是串级调节系统，我们还要收集：4)副调的被调量曲线；5)PID输出曲线。第二章PID参数整定上一章简单介绍了自动调节的发展历程。搞自动的人，许多人对如何整定PID参数感到比较迷茫。课本上说：整定参数的方法有理论计算法和经验试凑法两种。理论计算法需要大量的计算，对于初学者和数学底子薄弱的人会望而却步，并且计算效果还需要进一步的修改整定，至今还有人在研究理论确认调节参数地方法。所以，在实际应用过程中，理论计算法比较少。经验试凑法最广为人知的就是第一章提到的整定口诀了。该方法提供了一个大致整定的方向形性思路。当时整定参数，需要两只眼睛盯着数据看，不断地思考琢磨。上世纪90年代的时候，我就曾经面对着I型和II型仪表，就这么琢磨。如果是调节周期长的系统，比如汽温控制，需要耗费大量的时间。科学发展到了今天，DCS应用极其普遍，趋势图收集极其方便。对于单个仪表，也大都有趋势显示功能。所以，我们完全可以借助趋势图功能，进行参数整定。我们可以依靠分析比例、积分、微分的基本性质，判读趋势图中，比例、积分、微分的基本曲线特征，从而对PID参数进行整定。这个方法虽然基本等同于经验试凑法，但是它又比传统的经验试凑法更快速更直观的，更容易整定。因而，我把这种依靠对趋势图的判读，整定参数的办法，称之为：趋势读定法。趋势读定法三要素：设定值、被调量、输出。三个曲线缺一不可。串级系统参照这个执行。这个所谓的趋势读定法，其实早就被广大的自动维护人员所掌握，只是有些人的思考还不够深入，方法还不够纯熟。这里我把它总结起来，大家一起思考。这个东西看着新鲜，其实一点都不高深，上过初中的人，只要受过严格训练，都可以成为整定参数的好手。什么？初中生理解积分微分的原理么？恩，初中生没有学过微积分可是一旦你给他讲清楚微积分的物理意义，然后认真训练判断曲线的习惯和能力，完全可以掌握好PID的参数整定。苦功夫还要花的。必须要经过比较严格的训练。怎么才算受过严格训练呢？我不了解别人是怎么训练的，我只根据我自己理解的情况，把我认为正确的理解给大家讲述一下。咱既然说了，初中生都可以理解，那么咱依旧避免繁琐的公式推导，只对其进行物理意义分析。提前声明：这些物理意义的分析，非常简单，非常容易掌握，但是你必须要把下面一些推导结论的描述弄熟弄透，然后才能够进行参数整定。很简单的哦。在介绍PID参数整定之前，先介绍几个基本概念：2-1几个基本概念单回路：就是只有一个PID的调节系统。串级：一个PID不够用怎么办？把两个PID串接起来，形成一个串级调节系统。又叫双回路调节系统。在第三章里面，咱们还会更详细的讲解串级调节系统。在此先不作过多介绍。主调：串级系统中，要调节被调量的那个PID叫做主调。副调：串级系统中，输出直接去指挥执行器动作的那个PID叫做副调。主调的输出进入副调作为副调的设定值。一般来说，主调为了调节被调量，副调为了消除干扰。正作用：比方说一个水池有一个进水口和一个出水口，进水量固定不变，依靠调节出水口的水量调节水池水位。那么水位如果高了，就需要调节出水量增大，对于PID调节器来说，输出随着被调量增高而增高，降低而降低的作用，叫做正作用。负作用：还是这个水池，我们把出水量固定不变，而依靠调节进水量来调节水池水位。那么如果水池水位增高，就需要关小进水量。对于PID调节器来说，输出随着被调量的增高而降低的作用叫做负作用。动态偏差：在调节过程中，被调量和设定值之间的偏差随时改变，任意时刻两者之间的偏差叫做动态偏差。简称动差。静态偏差：调解趋于稳定之后，被调量和设定值...
