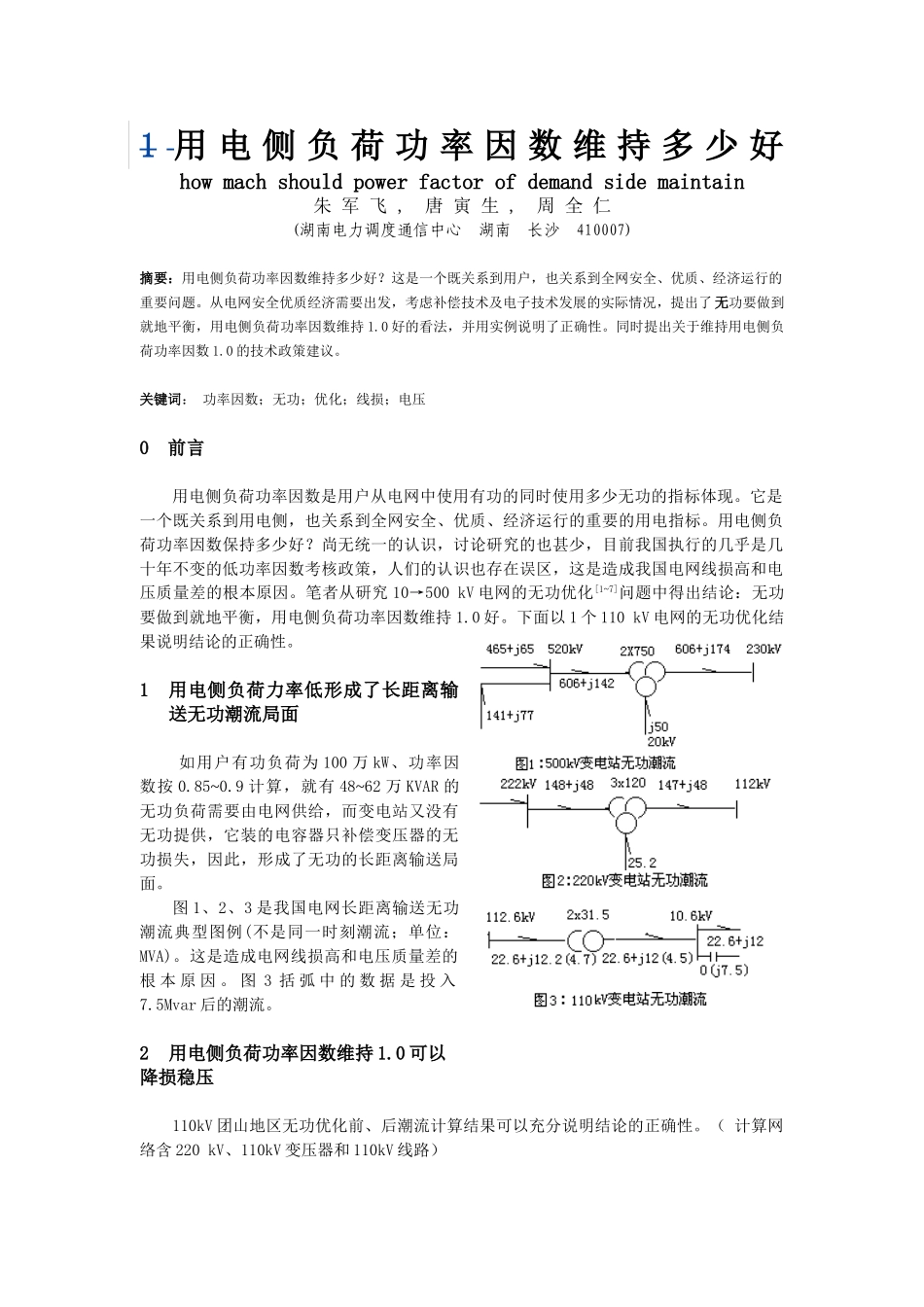

1用电侧负荷功率因数维持多少好howmachshouldpowerfactorofdemandsidemaintain朱军飞,唐寅生,周全仁(湖南电力调度通信中心湖南长沙410007)摘要:用电侧负荷功率因数维持多少好?这是一个既关系到用户,也关系到全网安全、优质、经济运行的重要问题。从电网安全优质经济需要出发,考虑补偿技术及电子技术发展的实际情况,提出了无功要做到就地平衡,用电侧负荷功率因数维持1.0好的看法,并用实例说明了正确性。同时提出关于维持用电侧负荷功率因数1.0的技术政策建议。关键词:功率因数;无功;优化;线损;电压0前言用电侧负荷功率因数是用户从电网中使用有功的同时使用多少无功的指标体现。它是一个既关系到用电侧,也关系到全网安全、优质、经济运行的重要的用电指标。用电侧负荷功率因数保持多少好?尚无统一的认识,讨论研究的也甚少,目前我国执行的几乎是几十年不变的低功率因数考核政策,人们的认识也存在误区,这是造成我国电网线损高和电压质量差的根本原因。笔者从研究10→500kV电网的无功优化[1~7]问题中得出结论:无功要做到就地平衡,用电侧负荷功率因数维持1.0好。下面以1个110kV电网的无功优化结果说明结论的正确性。1用电侧负荷力率低形成了长距离输送无功潮流局面如用户有功负荷为100万kW、功率因数按0.85~0.9计算,就有48~62万KVAR的无功负荷需要由电网供给,而变电站又没有无功提供,它装的电容器只补偿变压器的无功损失,因此,形成了无功的长距离输送局面。图1、2、3是我国电网长距离输送无功潮流典型图例(不是同一时刻潮流;单位:MVA)。这是造成电网线损高和电压质量差的根本原因。图3括弧中的数据是投入7.5Mvar后的潮流。2用电侧负荷功率因数维持1.0可以降损稳压110kV团山地区无功优化前、后潮流计算结果可以充分说明结论的正确性。(计算网络含220kV、110kV变压器和110kV线路)表1:大方式110kV变电站和用户无功负荷优化结果单位:MVA用户名称淦田淦牵录口杨家岭庆云山东湖南华山张家园601331∑负荷初值3.2+j1.612+j6.013+j8.01.0+j0.512.1+j6.220.6+j127.3+j4.825.2+j1321.8+j1210+J5.0126.2+J69.1变电站负荷优化3.2+j0.4412+j0.2013-j0.861.0+j0.1912.1-j0.520.6-j1.37.3-j0.1425.2-j2.321.8+j0.110+j0.09126.2-J1.99用户无功负荷优化3.2+j012+j013+j01.0+j012.1+j020.6+j07.3+j025.2+j021.8+j010+j0129.2+J0表3:优化前、后线损降低表运行方式110kV网损220kV变压器损失(MW)总计(MW)线路(MW)变压器(MW)合计(MW)最大潮流优化差-%0.430.330.1023.30.280.180.1035.710.710.510.2028.160.2700.2000.07025.930.980.710.2727.55从图4、5(单位:MVA)看出,优化前等值在110kV变电站10kV母线上用户无功负荷总量为69.11Mvar,。系统经220变压器需要送出126.81+j58.8MVA,再经110kV线路和110kV变压器送到用户。优化后,用户无功负荷总量为0,做到了就地平衡,220变压器送出的功率为126.67-j1.07MVA。通过变压器和线路中的无功减少了,电流小了;同时,电网的优化无功补偿使得每条线路都有一个无功分点且在本线中点,就每条线路而言,似直流线路。过剩无功也不会流入10kV网络,这就是降损和提高电压质量的原因。大负荷方式优化情况见表1~3。3用电侧负荷功率因数维持1.0是做好全网AVC的基础自动电压控制(AutomaticVoltageControl,AVC)是指在自动装置的作用和给定电压的约束条件下,发电表2:大方式优化前后电压高电压低电压优化前115kV113kV优化后115kV114kV厂(机)的励磁,变电站和用户的无功补偿装置的出力以及变压器的分接头都能自动的进行调整,使其注入电网的无功,逐渐接近电网要求的最优值,从而使全网有最优或接近最优的无功电压潮流,达到全网电压好和线损低的目的。自动控制和全网最优无功潮流是AVC的两个特征。用电侧负荷功率因数维持1.0是做好全网AVC的基础。4用电侧负荷力率维持1.0对用户也有好处(1)保证电压质量电网中没有无功长距离输送,减小了电网首、末两端和白天、黑夜之间的电压波动,电压维持在额定值附近运行。(2)可以较快收回投资成本,获取效益在用户侧安装电容器可实现无功就地补偿。电容器价格较低,同时,考虑到提高...
