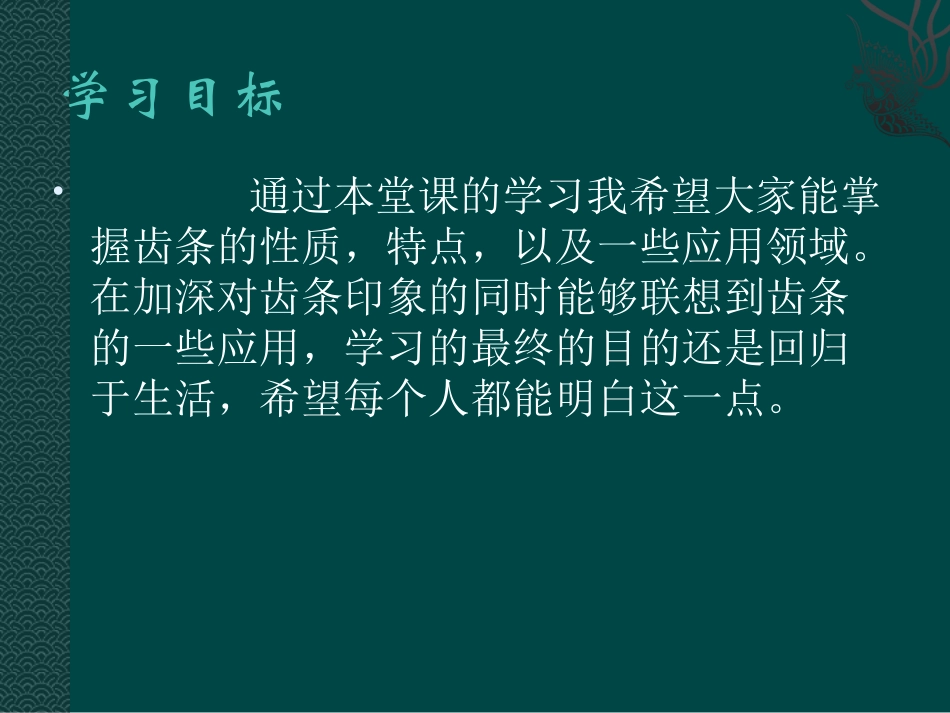

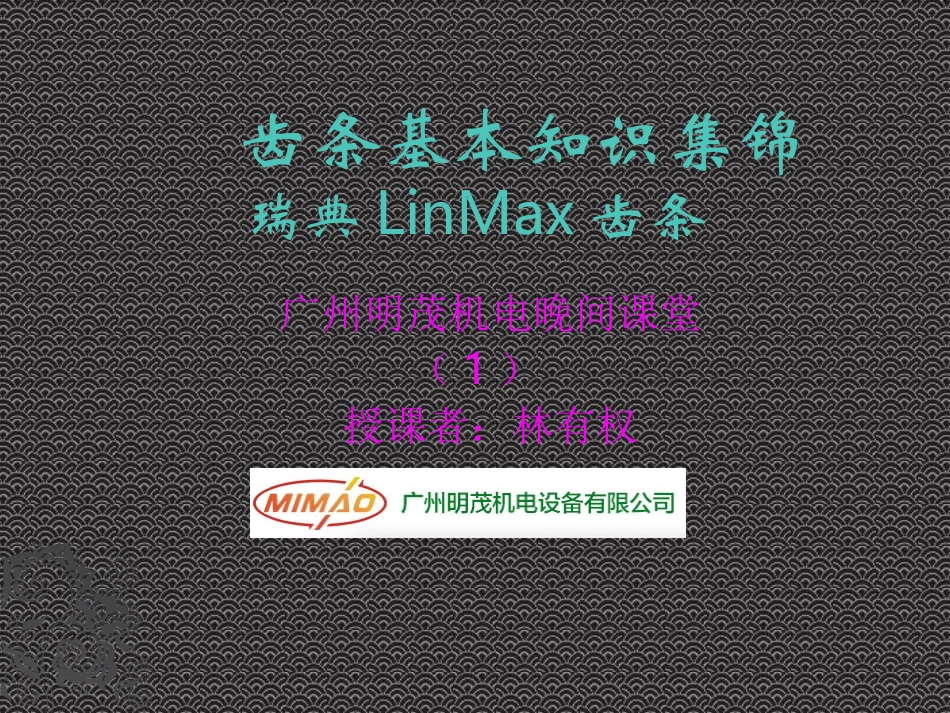

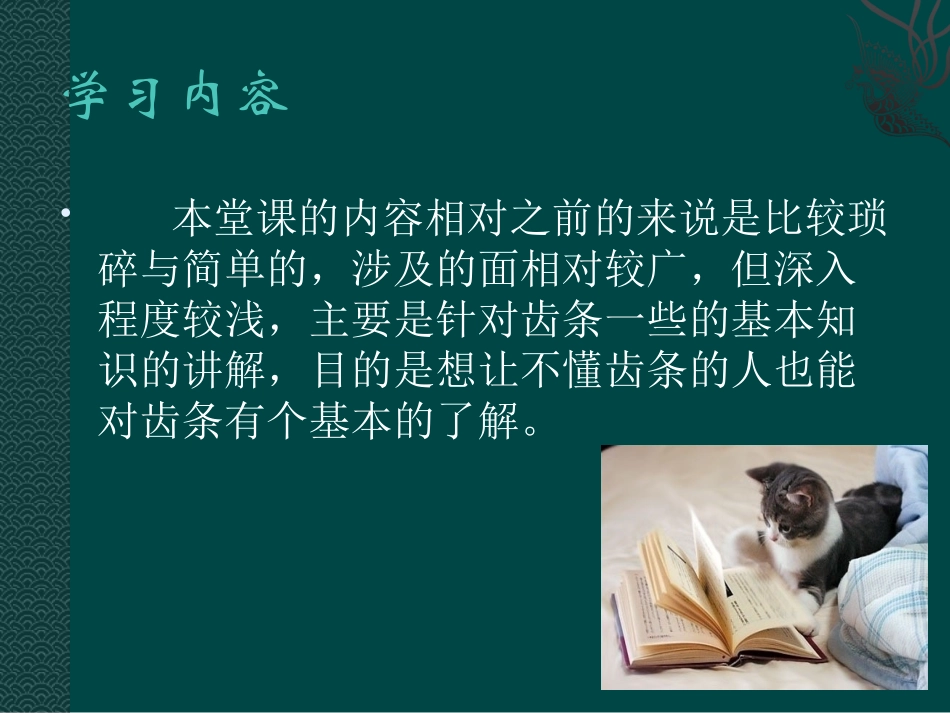

齿条基本知识集锦瑞典LinMax齿条广州明茂机电晚间课堂（1）授课者：林有权学习内容本堂课的内容相对之前的来说是比较琐碎与简单的，涉及的面相对较广，但深入程度较浅，主要是针对齿条一些的基本知识的讲解，目的是想让不懂齿条的人也能对齿条有个基本的了解。学习目标通过本堂课的学习我希望大家能掌握齿条的性质，特点，以及一些应用领域。在加深对齿条印象的同时能够联想到齿条的一些应用，学习的最终的目的还是回归于生活，希望每个人都能明白这一点。齿条的性质齿条是一种传动方式，除了齿条传动，还有流体传动，滚珠丝杆两种传动方式。齿条的性质齿条传动齿条的性质流体传动齿条的性质丝杆传动安装位置安在机床两边或上边齿条优点a,无限接长可以长距离移动b,大负载，可承载15至20吨重物C,高转速，优于另外两种传动方式齿条材料LinMax齿条的材料主要有两种第一种是C45，第二种是42CrMo4齿条形状直齿Straight缩写S斜齿Helical缩写为H齿条铣的方式研磨Grinding缩写为G精切削Finishcutting缩写为F齿条齿的处理热处理---耐磨，只针对表面toothsurfaceinductionHardened缩写H调质---硬度到20，针对整个齿条Quenched缩写Q齿表面处理四面研磨Grinding缩写G齿的大小模数M2M3最常规，最多LinMax齿条的模数范围：1,1.5,2,2.5,3,4,5,6,8,10,12.....20选用原则具体选用时，能够M2就不用M3，成本大精密齿条我们讲的齿条都是精密齿条，与一般五金店的齿条不一样，它的材质是45号钢和诺姆合金钢，区别与一般齿条主要表现在度数，硬度等方面。C45---50~55度42CrMo4---55-60度齿条单位mm为齿条单位一般是500mm和1000mm齿条价格1.齿条越短越贵一般情况下齿条越短反而越贵，不按常规长度买的齿条也会相对贵些2.斜齿与直齿一样价格斜齿相对直齿应用各有所需，斜齿加工难度在一定程度上比直齿复杂些这是事实，但在这相对直齿斜齿的价格不受影响。精度精度与误差一般指齿间的误差，误差越小，代表精度越高精度标准国际标准ISO德国标准DIN日本标准JIS中国标准GBLinMax齿条：研磨精度DIN3962精度精度大小精度等级数字越小，精度越高。一般来讲，精度等级数字越小，精度越高，如：JIS一级，JIS二级，JIS三级等。JIS一级比二、三级要高。同样的DIN5、DIN6、DIN7也是同样的道理.精度换算从各国误差量上可以大致的换过来，比如JIS二级大约相当于DIN6级，SO5级齿轮打齿情况a,负载太重负载太重超出齿轮承受能力对齿轮的损坏严重造成齿轮打齿b,模数太小模数太小没有选用合适的齿条也会造成打齿情况的发生c,质量太差质量太差是齿轮打齿最常见的原因之一公英制齿条的尺寸有公制和英制，一般都是公制，不排除有的人用英制，因此购买之前客户一定要弄清楚是公制的还是英制的，经销商也要弄清楚客户选用的尺寸是公制还是英制。可定制齿条有的是可以定制有的是不可以定制的，LinMax齿条是属于客制化齿条，可满足客户要求，根据客户图纸定制齿条品牌瑞典LinMax,德国亚特兰大,瑞士GUDEL,日本KHK,台湾YYC结束语送人玫瑰，手有余香谢谢各位！课后咨询电话133760754488020-85634035广州明茂机电设备有限公司
