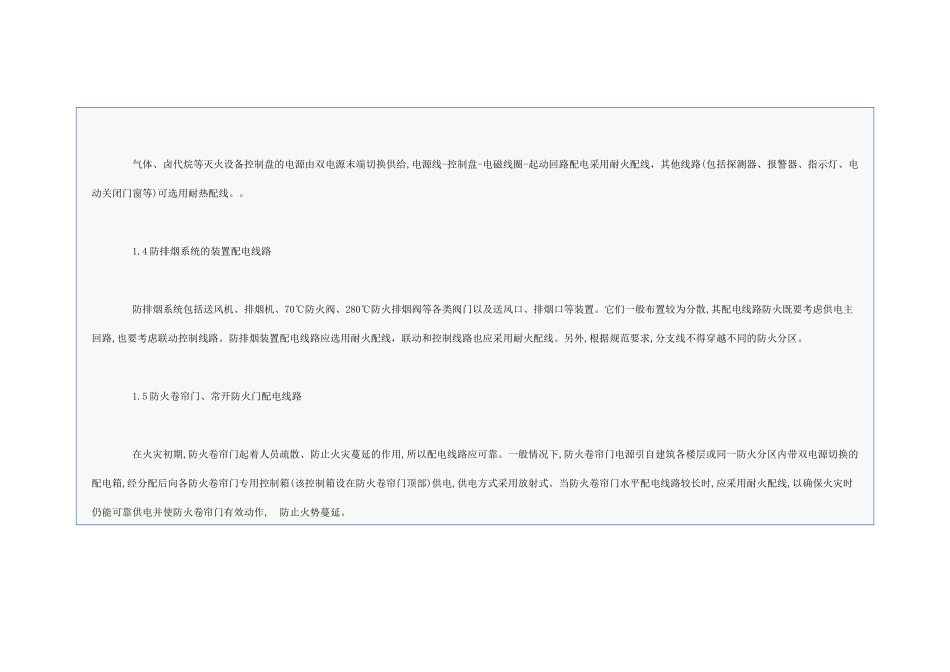

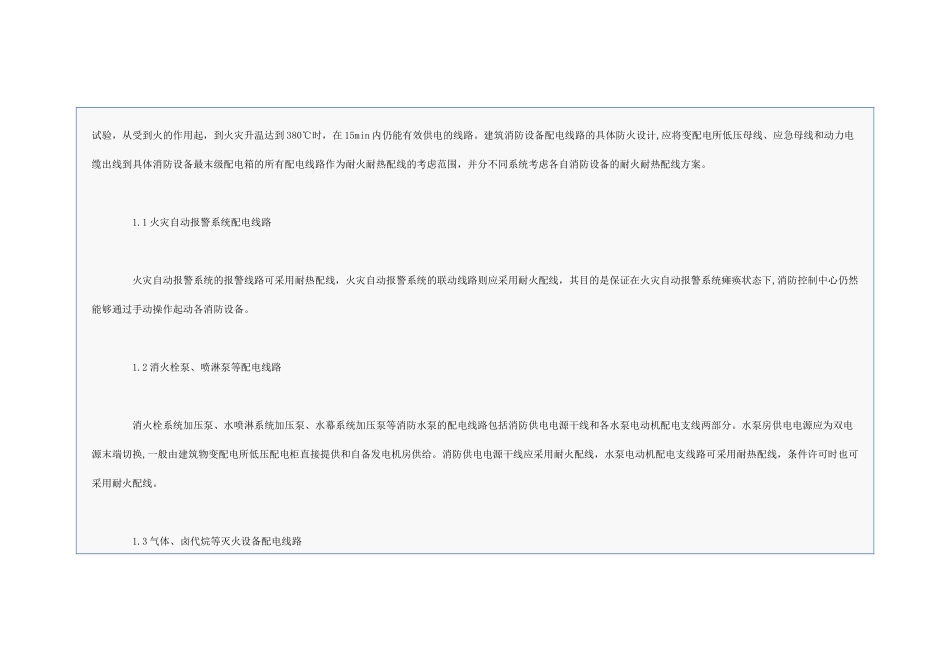

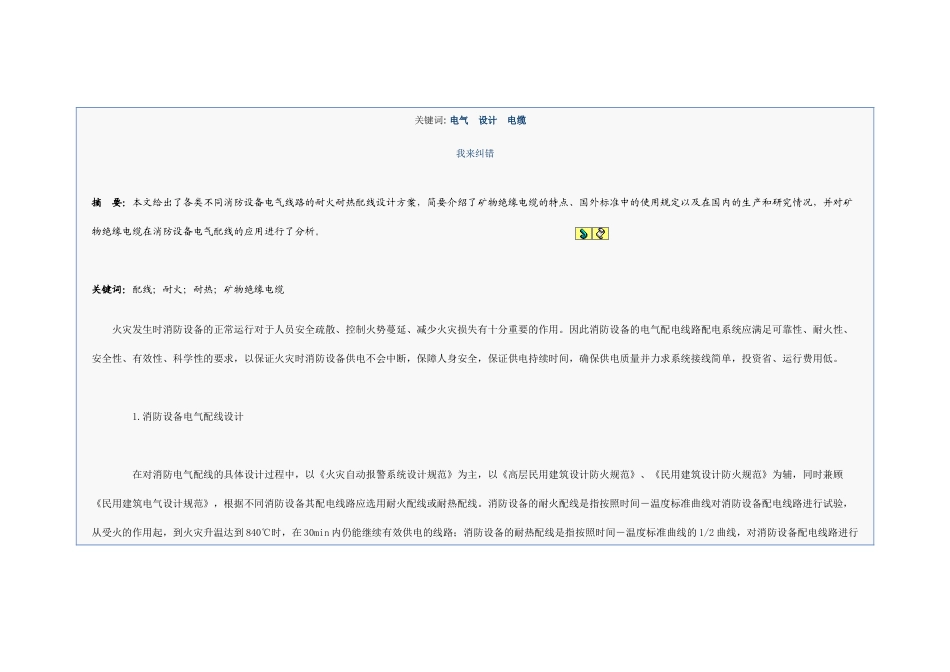

关键词:电气设计电缆我来纠错摘要：本文给出了各类不同消防设备电气线路的耐火耐热配线设计方案，简要介绍了矿物绝缘电缆的特点、国外标准中的使用规定以及在国内的生产和研究情况，并对矿物绝缘电缆在消防设备电气配线的应用进行了分析。关键词：配线；耐火；耐热；矿物绝缘电缆火灾发生时消防设备的正常运行对于人员安全疏散、控制火势蔓延、减少火灾损失有十分重要的作用。因此消防设备的电气配电线路配电系统应满足可靠性、耐火性、安全性、有效性、科学性的要求，以保证火灾时消防设备供电不会中断，保障人身安全，保证供电持续时间，确保供电质量并力求系统接线简单，投资省、运行费用低。1.消防设备电气配线设计在对消防电气配线的具体设计过程中，以《火灾自动报警系统设计规范》为主，以《高层民用建筑设计防火规范》、《民用建筑设计防火规范》为辅，同时兼顾《民用建筑电气设计规范》，根据不同消防设备其配电线路应选用耐火配线或耐热配线。消防设备的耐火配线是指按照时间－温度标准曲线对消防设备配电线路进行试验，从受火的作用起，到火灾升温达到840℃时，在30min内仍能继续有效供电的线路；消防设备的耐热配线是指按照时间－温度标准曲线的1/2曲线，对消防设备配电线路进行试验，从受到火的作用起，到火灾升温达到380℃时，在15min内仍能有效供电的线路。建筑消防设备配电线路的具体防火设计,应将变配电所低压母线、应急母线和动力电缆出线到具体消防设备最末级配电箱的所有配电线路作为耐火耐热配线的考虑范围，并分不同系统考虑各自消防设备的耐火耐热配线方案。1.1火灾自动报警系统配电线路火灾自动报警系统的报警线路可采用耐热配线，火灾自动报警系统的联动线路则应采用耐火配线，其目的是保证在火灾自动报警系统瘫痪状态下,消防控制中心仍然能够通过手动操作起动各消防设备。1.2消火栓泵、喷淋泵等配电线路消火栓系统加压泵、水喷淋系统加压泵、水幕系统加压泵等消防水泵的配电线路包括消防供电电源干线和各水泵电动机配电支线两部分。水泵房供电电源应为双电源末端切换,一般由建筑物变配电所低压配电柜直接提供和自备发电机房供给。消防供电电源干线应采用耐火配线，水泵电动机配电支线路可采用耐热配线，条件许可时也可采用耐火配线。1.3气体、卤代烷等灭火设备配电线路气体、卤代烷等灭火设备控制盘的电源由双电源末端切换供给,电源线-控制盘-电磁线圈-起动回路配电采用耐火配线，其他线路(包括探测器、报警器、指示灯、电动关闭门窗等)可选用耐热配线。。1.4防排烟系统的装置配电线路防排烟系统包括送风机、排烟机、70℃防火阀、280℃防火排烟阀等各类阀门以及送风口、排烟口等装置。它们一般布置较为分散,其配电线路防火既要考虑供电主回路,也要考虑联动控制线路。防排烟装置配电线路应选用耐火配线，联动和控制线路也应采用耐火配线。另外,根据规范要求,分支线不得穿越不同的防火分区。1.5防火卷帘门、常开防火门配电线路在火灾初期,防火卷帘门起着人员疏散、防止火灾蔓延的作用,所以配电线路应可靠。一般情况下,防火卷帘门电源引自建筑各楼层或同一防火分区内带双电源切换的配电箱,经分配后向各防火卷帘门专用控制箱(该控制箱设在防火卷帘门顶部)供电,供电方式采用放射式。当防火卷帘门水平配电线路较长时,应采用耐火配线,以确保火灾时仍能可靠供电并使防火卷帘门有效动作,防止火势蔓延。常开防火门配电一般应采用耐火配线，以确保火灾时常开防火门可靠关闭,防止火势蔓延。1.6消防电梯配电线路消防电梯电源必须采用专线。工程设计中消防电梯配电一般由高层建筑的变配电所低压配电柜敷设一路专线至位于顶层的消防电梯机房,另一路专线由地下室自备发电机房引来,线路较长且路径复杂。为提高供电可靠性,消防电梯配电线路应采用耐火配线。1.7火灾应急照明线路火灾应急照明包括疏散指示、火灾事故照明和备用照明。疏散指示采用带蓄电池的应急指示标志,火灾事故照明采用带蓄电池的应急照明灯,备用照明则利用双电源切换来实现。高层建筑的火灾应急照明线路应采用耐火配线。1.8消防广播、通信等配电线路火灾事故广播、消防电话、火灾警铃等设备的电气配线可采...
