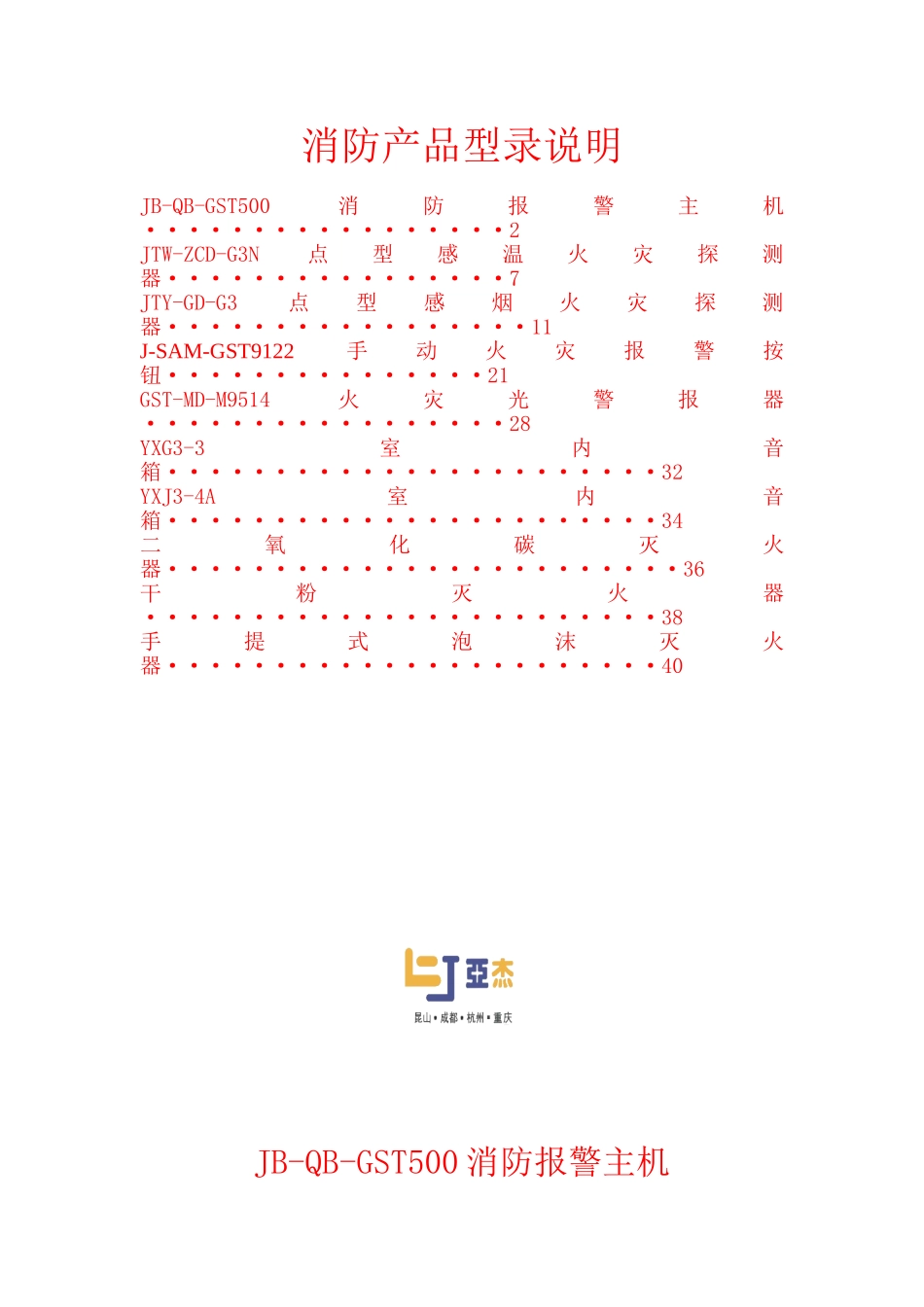

消防产品型录说明JB-QB-GST500消防报警主机·················2JTW-ZCD-G3N点型感温火灾探测器················7JTY-GD-G3点型感烟火灾探测器·················11J-SAM-GST9122手动火灾报警按钮···············21GST-MD-M9514火灾光警报器·················28YXG3-3室内音箱·······················32YXJ3-4A室内音箱·······················34二氧化碳灭火器························36干粉灭火器························38手提式泡沫灭火器·······················40JB-QB-GST500消防报警主机品牌:海湾（GST）型号:JB-QB-GST500类型:火灾报警控制器（联动型）控制器容量:可带二个242地址编码点回路，最大容量为484个地址编码点环境湿度:≤95%，不结露尺寸:500mm×700mm×170mm使用类别:通用系统型式:联动型安装方式:壁挂式名称:JB-QB-GST500消防报警主机屏幕规格:20×240点典型项目系统图：一、JB-QB-GST500火灾报警控制器特点:JB-QB-GST500型火灾报警控制器(联动型)是一种最大容量可扩展到二个242编码点回路的控制器，其主要特点如下：1.采用大屏幕汉字液晶显示器，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；2.控制器设计高度智能化，与智能探测器一起可组成分布智能式火灾报警系统，极大降低误报，提高系统可靠性；3.火灾报警及消防联动控制可按多机分体、分总线回路设计，也可以单机共总线回路设计，同时控制器设计了具有短线、断线检测及设备故障报警功能的多线制控制输出点，专门用于控制风机、水泵等重要设备，可以满足各种设计要求；4.控制器可完成自动及手动控制外接消防被控设备，其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式，系统内的任一地址编码点既可由各种编码探测器占用，也可由各类编码模块占用，设计灵活方便。考虑到控制器自身电源系统容量较低，当控制器接有被控设备时，需另外设置DC24V电源系统；5.控制器具有极强的现场编程能力，各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定；6.控制器具有预警功能，使用预警功能可以有效的减少在恶劣环境下的误报警；7.控制器可外接火灾报警显示盘及彩色CRT显示系统等设备，满足各种系统配置要求；8.控制器具有强大的面板控制及操作功能，可以观察探测器动态工作曲线，各种功能设置全面、简单、方便。二、JB-QB-GST500火灾报警控制器主要技术指标:1.液晶屏规格：320×240图形点阵，可显示12行汉字信息2.控制器容量：a.可带二个242地址编码点回路，最大容量为484个地址编码点b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c.64个直接手动操作总线制控制点d.最大可配置12个多线制控制点3.线制：a.控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线b.与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根DC24V电源供电总线c.与彩色CRT系统采用四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m4.使用环境：温度：0℃～＋40℃相对湿度≤95％，不结露5.电源：主电为交流220V，内装DC24V14Ah密封铅电池作备电6.监控状态功耗≤55W，火警状态最大功耗≤70W7.外形尺寸：500mm×700mm×170mm8.最大接线长度≤1000m三、JB-QB-GST500火灾报警控制器结构特征、安装与布线:JB-QB-GST500型控制器的外形尺寸示意图如下图：本控制器为壁挂式结构设计，可直接明装在墙壁上，其对外接线端子示意图如下图：其中：L、G、N：AC220V接线端子及交流接地端子；A、B：连接火灾显示盘的通讯总线端子；Z1-1、Z1-2，Z2-1，Z2-2：二路无极性信号二总线端子；S+、S-：火灾报警输出端子（报警时可配置成24V电源输出或无源触点输出）；A、B：连接其它种类控制器的通讯总...
