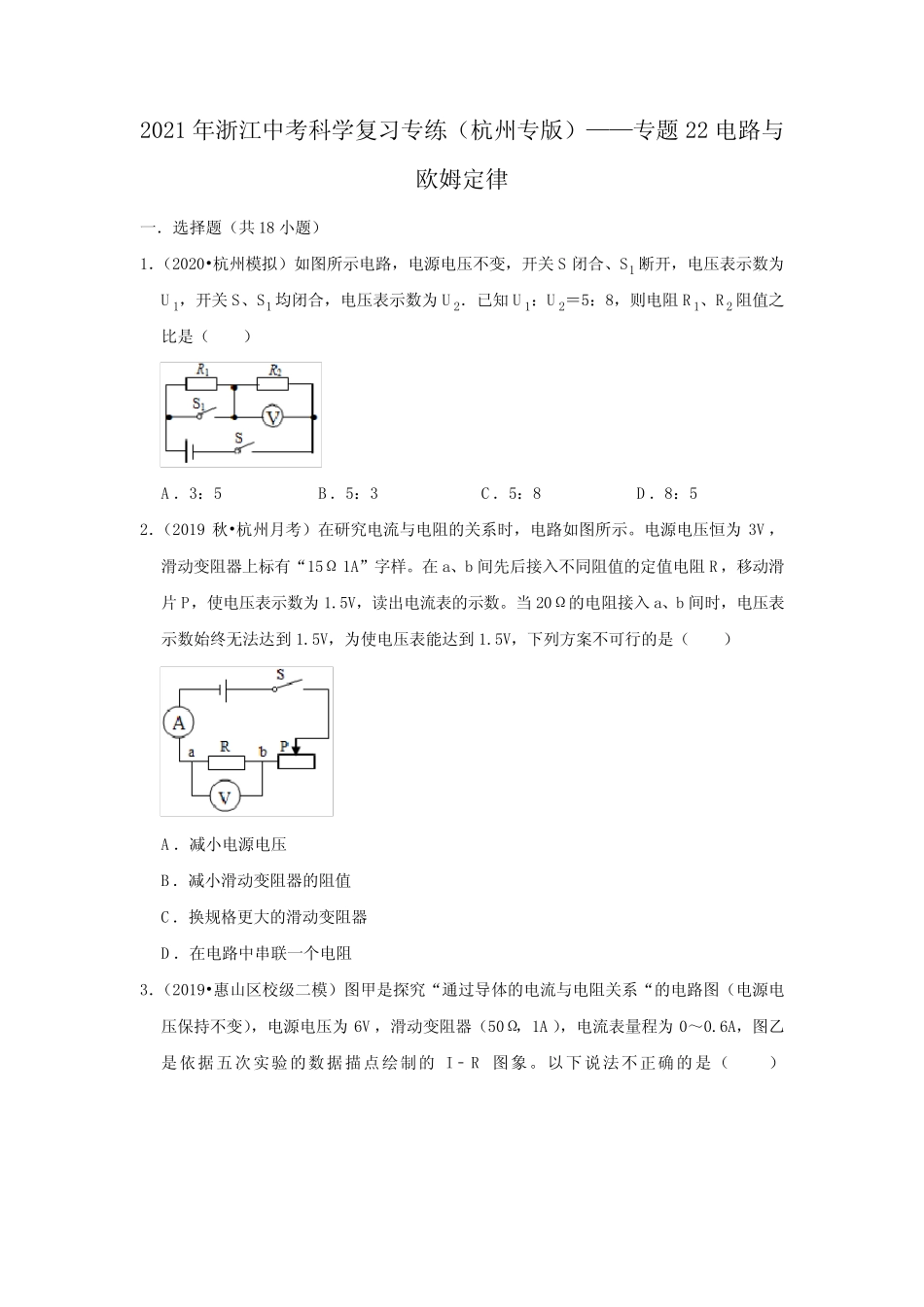

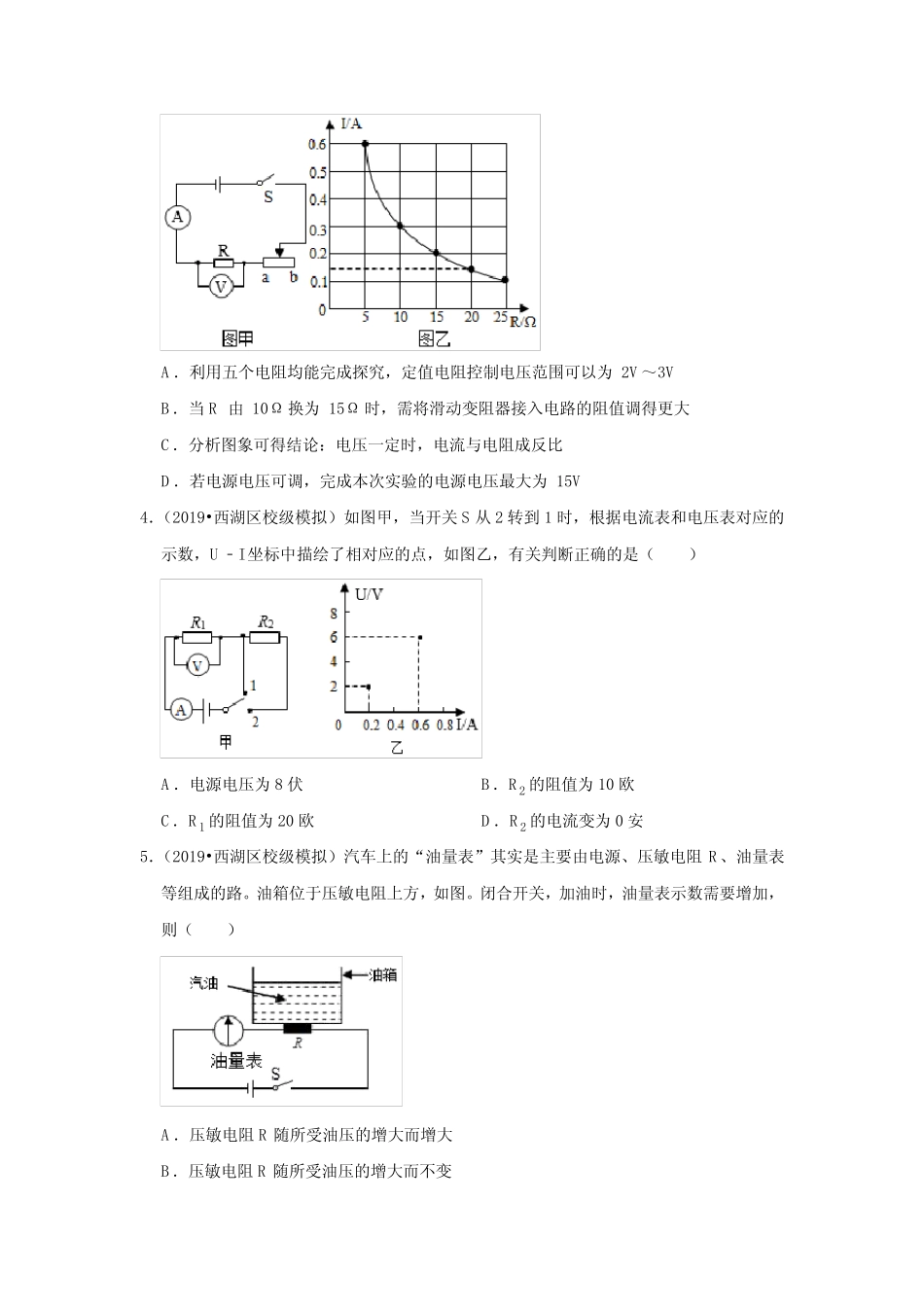

2021年浙江中考科学复习专练（杭州专版）——专题22电路与欧姆定律一．选择题（共18小题）1．（2020•杭州模拟）如图所示电路，电源电压不变，开关S闭合、S1断开，电压表示数为U1，开关S、S1均闭合，电压表示数为U2．已知U1：U2＝5：8，则电阻R1、R2阻值之比是（）A．3：5B．5：3C．5：8D．8：52．（2019秋•杭州月考）在研究电流与电阻的关系时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，为使电压表能达到1.5V，下列方案不可行的是（）A．减小电源电压B．减小滑动变阻器的阻值C．换规格更大的滑动变阻器D．在电路中串联一个电阻3．（2019•惠山区校级二模）图甲是探究“通过导体的电流与电阻关系“的电路图（电源电压保持不变），电源电压为6V，滑动变阻器（50Ω，1A），电流表量程为0～0.6A，图乙是依据五次实验的数据描点绘制的I﹣R图象。以下说法不正确的是（）A．利用五个电阻均能完成探究，定值电阻控制电压范围可以为2V～3VB．当R由10Ω换为15Ω时，需将滑动变阻器接入电路的阻值调得更大C．分析图象可得结论：电压一定时，电流与电阻成反比D．若电源电压可调，完成本次实验的电源电压最大为15V4．（2019•西湖区校级模拟）如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U﹣I坐标中描绘了相对应的点，如图乙，有关判断正确的是（）A．电源电压为8伏B．R2的阻值为10欧C．R1的阻值为20欧D．R2的电流变为0安5．（2019•西湖区校级模拟）汽车上的“油量表”其实是主要由电源、压敏电阻R、油量表等组成的路。油箱位于压敏电阻上方，如图。闭合开关，加油时，油量表示数需要增加，则（）A．压敏电阻R随所受油压的增大而增大B．压敏电阻R随所受油压的增大而不变C．油量表实质上是电流表D．油量表实质上是电压表6．（2019•西湖区校级模拟）有一种半导体材料的电阻值随着温度的变t/℃020406080100R/欧500380300250220200化如表所示：用这种材料制成的热敏电阻与电压表等元件连成如图电路。电源电压为6伏，电压表量程为0～3伏，R0阻值为500欧。若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度均匀，环境温度越高，对应电压表读数越小B．水温刻度不均匀，环境温度越高，对应电压表读数越大C．水温刻度盘上的100℃与电压表1伏对应D．水温刻度盘的60℃与电压表2伏对应7．（2019•宁波自主招生）如图所示，D1和D2是两个二极管，二极管是一种具有单向导电性能的器材。当有按图中箭头方向的电流通过二极管时，二极管的电阻为零：当有按图中箭头反方向的电流通过二极管时，二极管的电阻无穷大。电阻R1、R2、R3的阻值均为10Ω，在a、b间接电压恒为6V的电源。当a接电源正极，闭合开关S时，流过开关的电流为I1：当b接电源正极，闭合开关S时，流过开关的电流为I2．则I1和I2分别是（）A．1.8A和0.2AB．1.8A和0.6AC．0.4A和0.6AD．0.4A和0.2A8．（2019•西湖区校级模拟）如图电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现电压表示数明显变大，则（）A．可能是电阻R开路B．可能是电阻R短路C．电流表示数肯定变大D．灯L亮度可能不变9．（2019•西湖区校级模拟）如图所示是学习兴趣小组探究“串联电路电压特点”的电路图，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片向右移动时（）A．V1示数增大，V2示数减小，V3示数变大，A的示数变大B．V1示数减小，V2示数增大，V3示数不变，A的示数变大C．V1示数增大，V2示数增大，V3示数变小，A的示数变小D．V1示数增大，V2示数减小，V3示数不变，A的示数变大10．（2019•西湖区校级模拟）某实验小组探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路，经过测量得到如表所示数据，分析得出影响导体电阻大小因素的结论不正确的是（）实验次数导体代号长度/m横截面积/mm2材料电流/A1a0.50.4锰铜合金0.202b0.50.4镍铬合金0.163c0.50.2镍铬合金0.084d1.00.2镍铬合金0.04A．对比1、2，...
