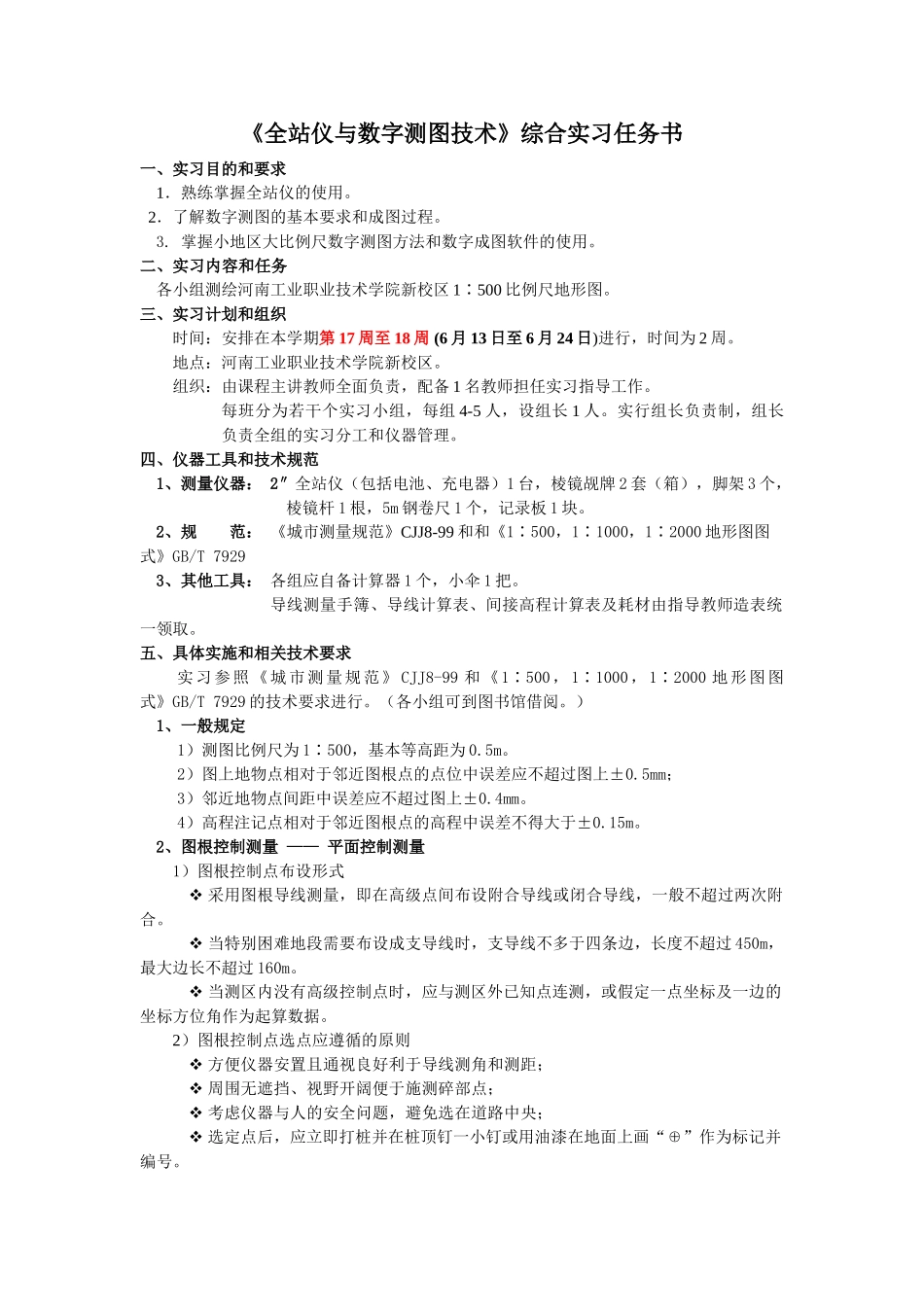

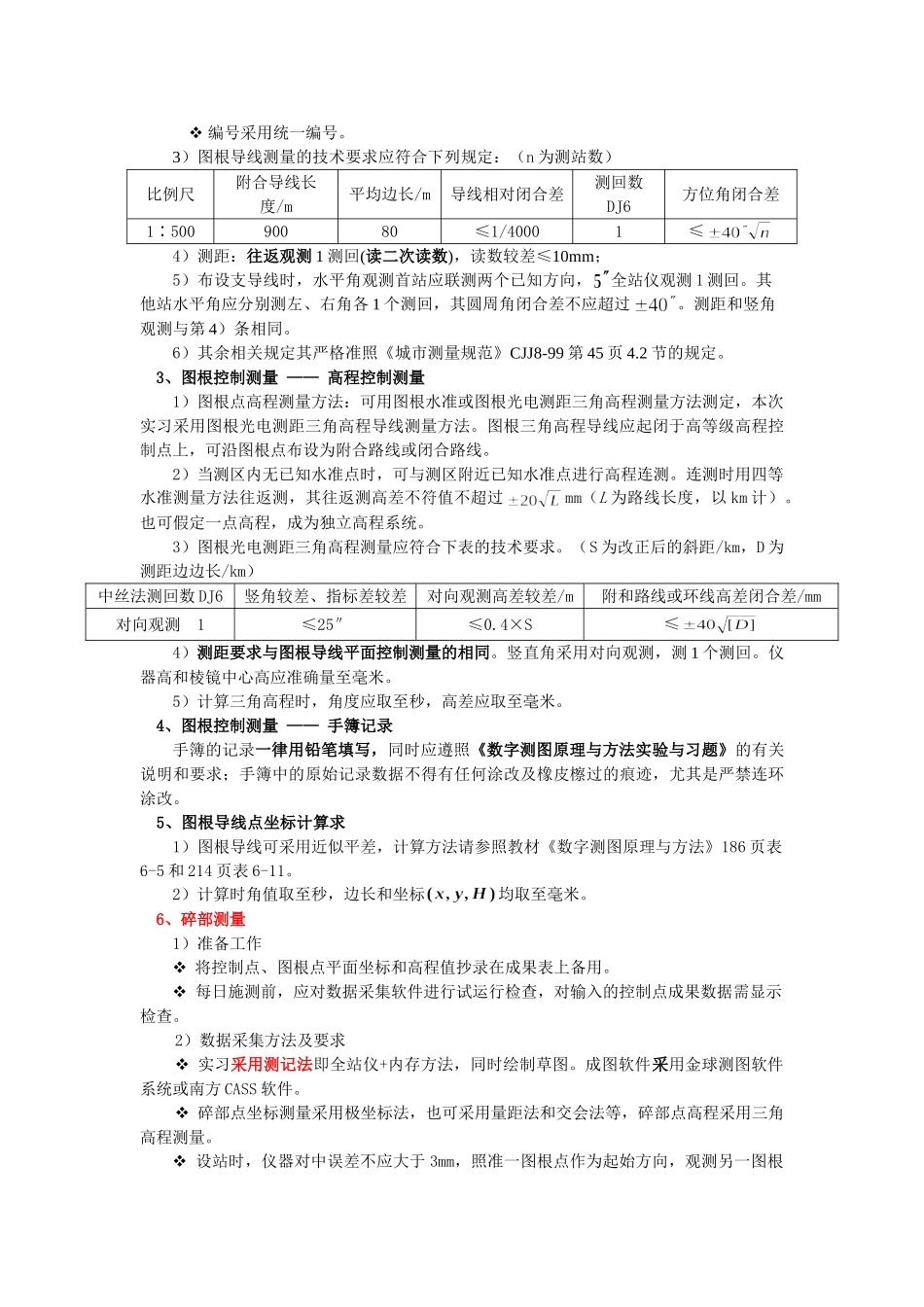

《全站仪与数字测图技术》综合实习任务书一、实习目的和要求1．熟练掌握全站仪的使用。2．了解数字测图的基本要求和成图过程。3.掌握小地区大比例尺数字测图方法和数字成图软件的使用。二、实习内容和任务各小组测绘河南工业职业技术学院新校区1∶500比例尺地形图。三、实习计划和组织时间：安排在本学期第17周至18周(6月13日至6月24日)进行，时间为2周。地点：河南工业职业技术学院新校区。组织：由课程主讲教师全面负责，配备1名教师担任实习指导工作。每班分为若干个实习小组，每组4-5人，设组长1人。实行组长负责制，组长负责全组的实习分工和仪器管理。四、仪器工具和技术规范1、测量仪器：2″全站仪（包括电池、充电器）1台，棱镜觇牌2套（箱），脚架3个，棱镜杆1根，5m钢卷尺1个，记录板1块。2、规范：《城市测量规范》CJJ8-99和和《1∶500，1∶1000，1∶2000地形图图式》GB/T79293、其他工具：各组应自备计算器1个，小伞1把。导线测量手簿、导线计算表、间接高程计算表及耗材由指导教师造表统一领取。五、具体实施和相关技术要求实习参照《城市测量规范》CJJ8-99和《1∶500，1∶1000，1∶2000地形图图式》GB/T7929的技术要求进行。（各小组可到图书馆借阅。）1、一般规定1）测图比例尺为1∶500，基本等高距为0.5m。2）图上地物点相对于邻近图根点的点位中误差应不超过图上±0.5mm；3）邻近地物点间距中误差应不超过图上±0.4mm。4）高程注记点相对于邻近图根点的高程中误差不得大于±0.15m。2、图根控制测量——平面控制测量1）图根控制点布设形式采用图根导线测量，即在高级点间布设附合导线或闭合导线，一般不超过两次附合。当特别困难地段需要布设成支导线时，支导线不多于四条边，长度不超过450m，最大边长不超过160m。当测区内没有高级控制点时，应与测区外已知点连测，或假定一点坐标及一边的坐标方位角作为起算数据。2）图根控制点选点应遵循的原则方便仪器安置且通视良好利于导线测角和测距；周围无遮挡、视野开阔便于施测碎部点；考虑仪器与人的安全问题，避免选在道路中央；选定点后，应立即打桩并在桩顶钉一小钉或用油漆在地面上画“⊕”作为标记并编号。编号采用统一编号。3）图根导线测量的技术要求应符合下列规定：（n为测站数）比例尺附合导线长度/m平均边长/m导线相对闭合差测回数DJ6方位角闭合差1∶50090080≤1/40001≤4）测距：往返观测1测回(读二次读数)，读数较差≤10mm；5）布设支导线时，水平角观测首站应联测两个已知方向，全站仪观测1测回。其他站水平角应分别测左、右角各1个测回，其圆周角闭合差不应超过。测距和竖角观测与第4）条相同。6）其余相关规定其严格准照《城市测量规范》CJJ8-99第45页4.2节的规定。3、图根控制测量——高程控制测量1）图根点高程测量方法：可用图根水准或图根光电测距三角高程测量方法测定，本次实习采用图根光电测距三角高程导线测量方法。图根三角高程导线应起闭于高等级高程控制点上，可沿图根点布设为附合路线或闭合路线。2）当测区内无已知水准点时，可与测区附近已知水准点进行高程连测。连测时用四等水准测量方法往返测，其往返测高差不符值不超过mm（L为路线长度，以km计）。也可假定一点高程，成为独立高程系统。3）图根光电测距三角高程测量应符合下表的技术要求。（S为改正后的斜距/km，D为测距边边长/km）中丝法测回数DJ6竖角较差、指标差较差对向观测高差较差/m附和路线或环线高差闭合差/mm对向观测1≤25″≤0.4×S≤4）测距要求与图根导线平面控制测量的相同。竖直角采用对向观测，测1个测回。仪器高和棱镜中心高应准确量至毫米。5）计算三角高程时，角度应取至秒，高差应取至毫米。4、图根控制测量——手簿记录手簿的记录一律用铅笔填写，同时应遵照《数字测图原理与方法实验与习题》的有关说明和要求；手簿中的原始记录数据不得有任何涂改及橡皮檫过的痕迹，尤其是严禁连环涂改。5、图根导线点坐标计算求1）图根导线可采用近似平差，计算方法请参照教材《数字测图原理与方法》186页表6-5和214页表6-11。2）计算时角值取至秒，边长和坐标均取至毫米。6、碎部测量1）准备工作将控制...
