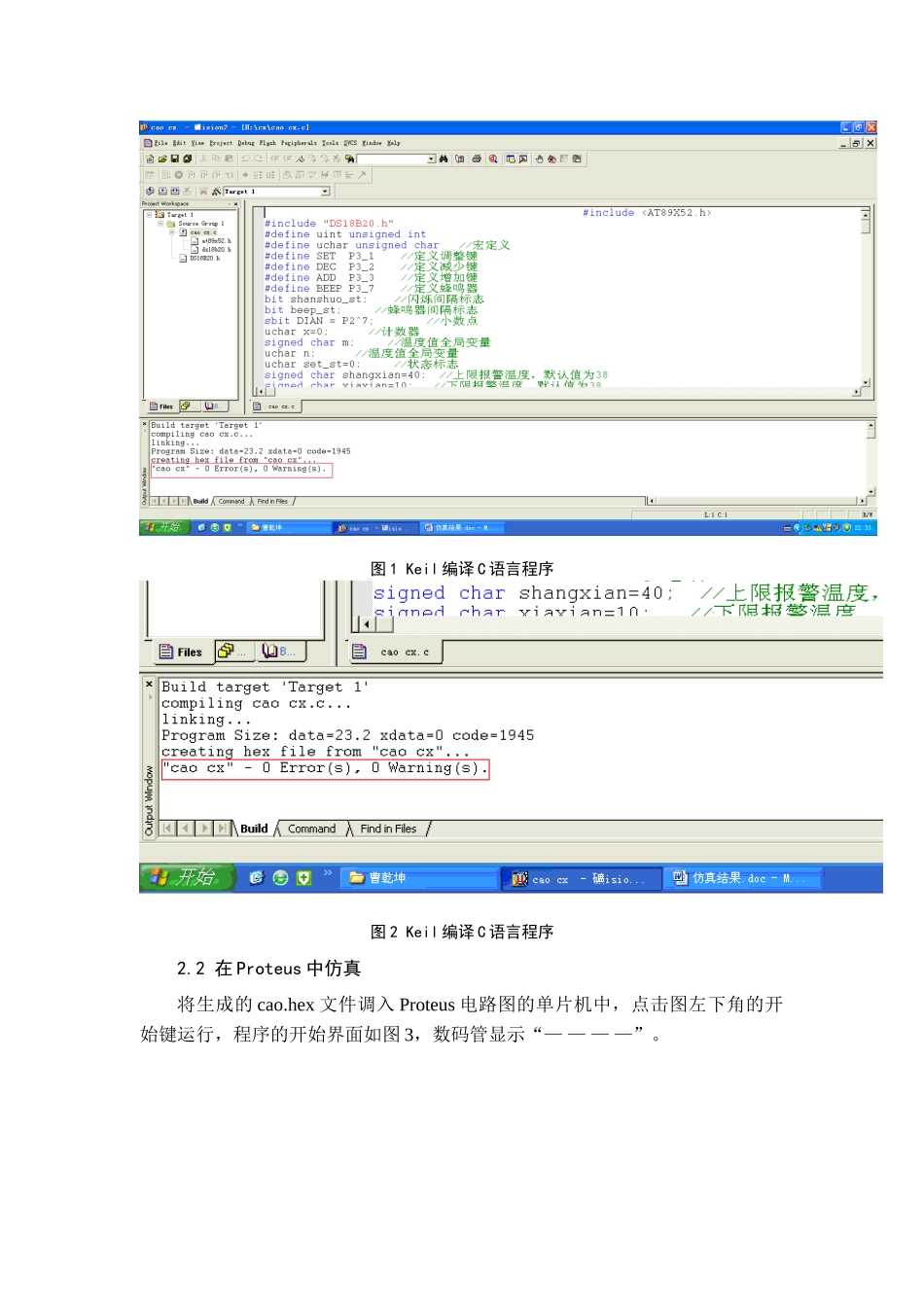

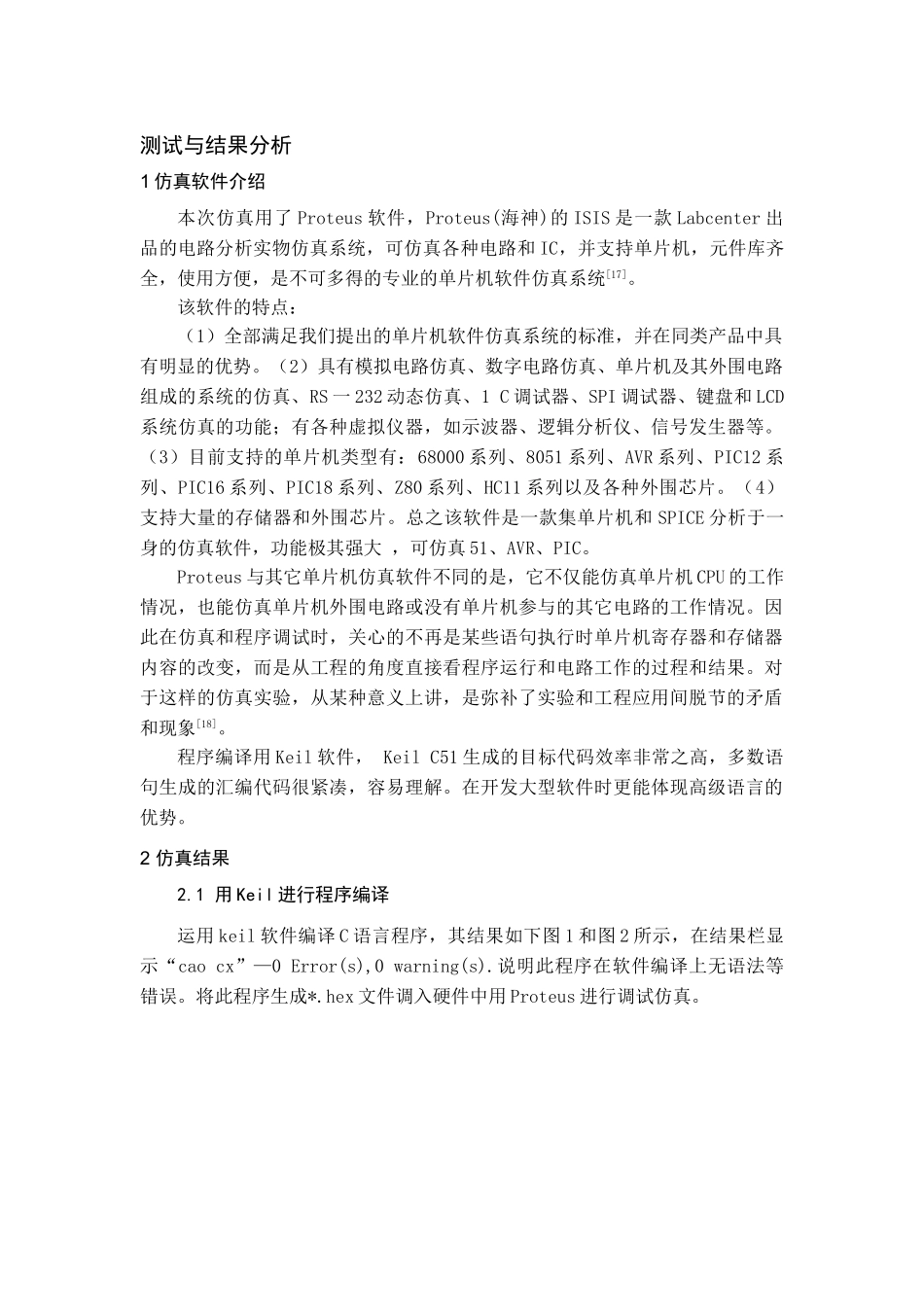

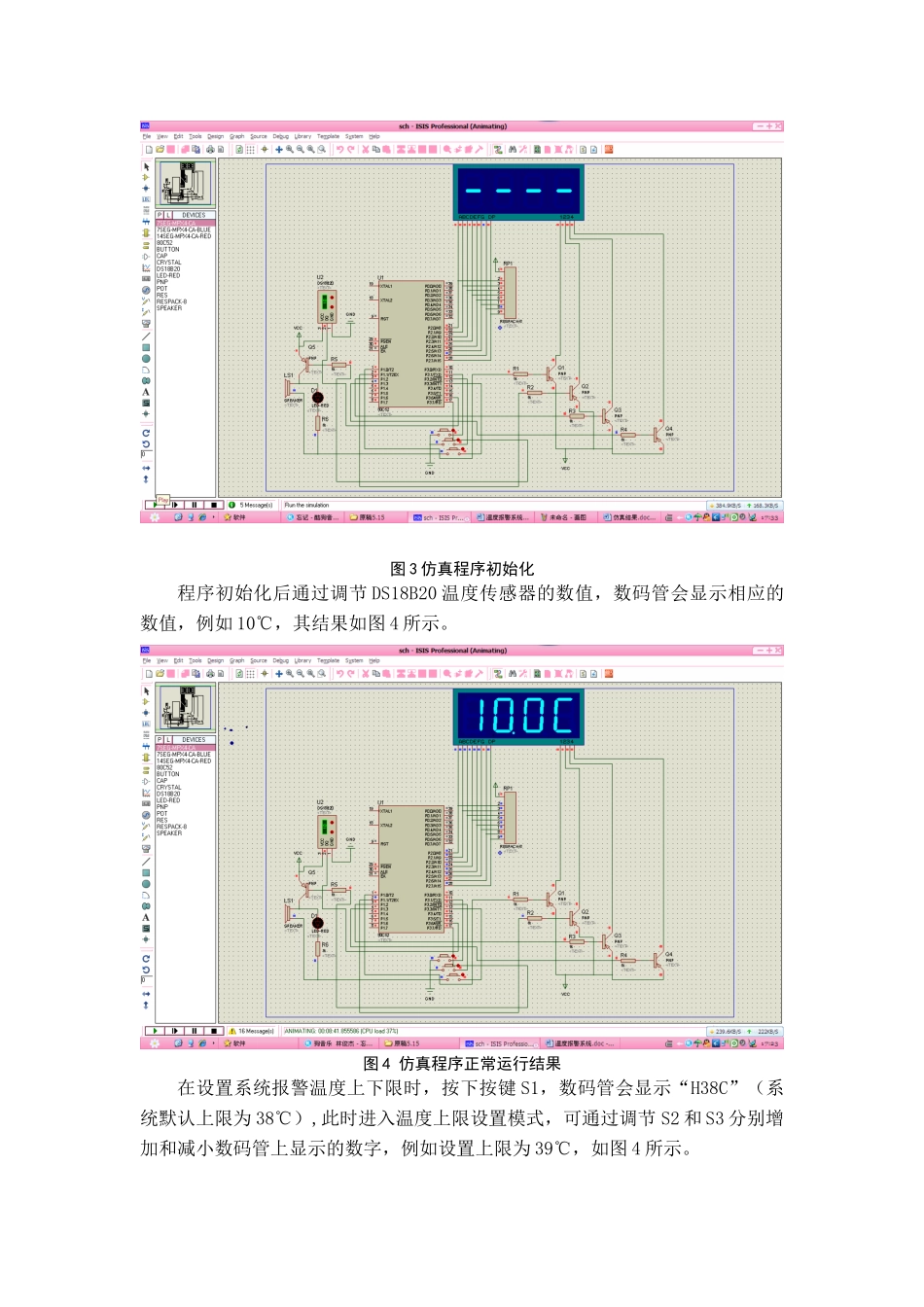

测试与结果分析1仿真软件介绍本次仿真用了Proteus软件，Proteus(海神)的ISIS是一款Labcenter出品的电路分析实物仿真系统，可仿真各种电路和IC，并支持单片机，元件库齐全，使用方便，是不可多得的专业的单片机软件仿真系统[17]。该软件的特点：（1）全部满足我们提出的单片机软件仿真系统的标准，并在同类产品中具有明显的优势。（2）具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS一232动态仿真、1C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。（3）目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。（4）支持大量的存储器和外围芯片。总之该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大，可仿真51、AVR、PIC。Proteus与其它单片机仿真软件不同的是，它不仅能仿真单片机CPU的工作情况，也能仿真单片机外围电路或没有单片机参与的其它电路的工作情况。因此在仿真和程序调试时，关心的不再是某些语句执行时单片机寄存器和存储器内容的改变，而是从工程的角度直接看程序运行和电路工作的过程和结果。对于这样的仿真实验，从某种意义上讲，是弥补了实验和工程应用间脱节的矛盾和现象[18]。程序编译用Keil软件，KeilC51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软件时更能体现高级语言的优势。2仿真结果2.1用Keil进行程序编译运用keil软件编译C语言程序，其结果如下图1和图2所示，在结果栏显示“caocx”—0Error(s),0warning(s).说明此程序在软件编译上无语法等错误。将此程序生成*.hex文件调入硬件中用Proteus进行调试仿真。图1Keil编译C语言程序图2Keil编译C语言程序2.2在Proteus中仿真将生成的cao.hex文件调入Proteus电路图的单片机中，点击图左下角的开始键运行，程序的开始界面如图3，数码管显示“————”。图3仿真程序初始化程序初始化后通过调节DS18B20温度传感器的数值，数码管会显示相应的数值，例如10℃，其结果如图4所示。图4仿真程序正常运行结果在设置系统报警温度上下限时，按下按键S1，数码管会显示“H38C”（系统默认上限为38℃）,此时进入温度上限设置模式，可通过调节S2和S3分别增加和减小数码管上显示的数字，例如设置上限为39℃，如图4所示。接着再次按下键S1，数码管会显示“L05C”（系统默认下限为5℃），此时进入温度下限设置模式，可通过调节S2和S3分别增加和减小数码管上显示的数字，例如设置下限为5℃，如图5所示。图4仿真设置最高温度报警线图5仿真设置温度报警最低线当温度超过设置的上下限时，系统会进行声光报警，蜂鸣器会发出“滴……滴……滴”蜂鸣声，同时LED灯会闪烁。当系统未检测的到DS18B20温度传感器或运行错误时，数码管会显示错误的数字“8.8.8.8”,如图6所示。图6仿真程序出错
