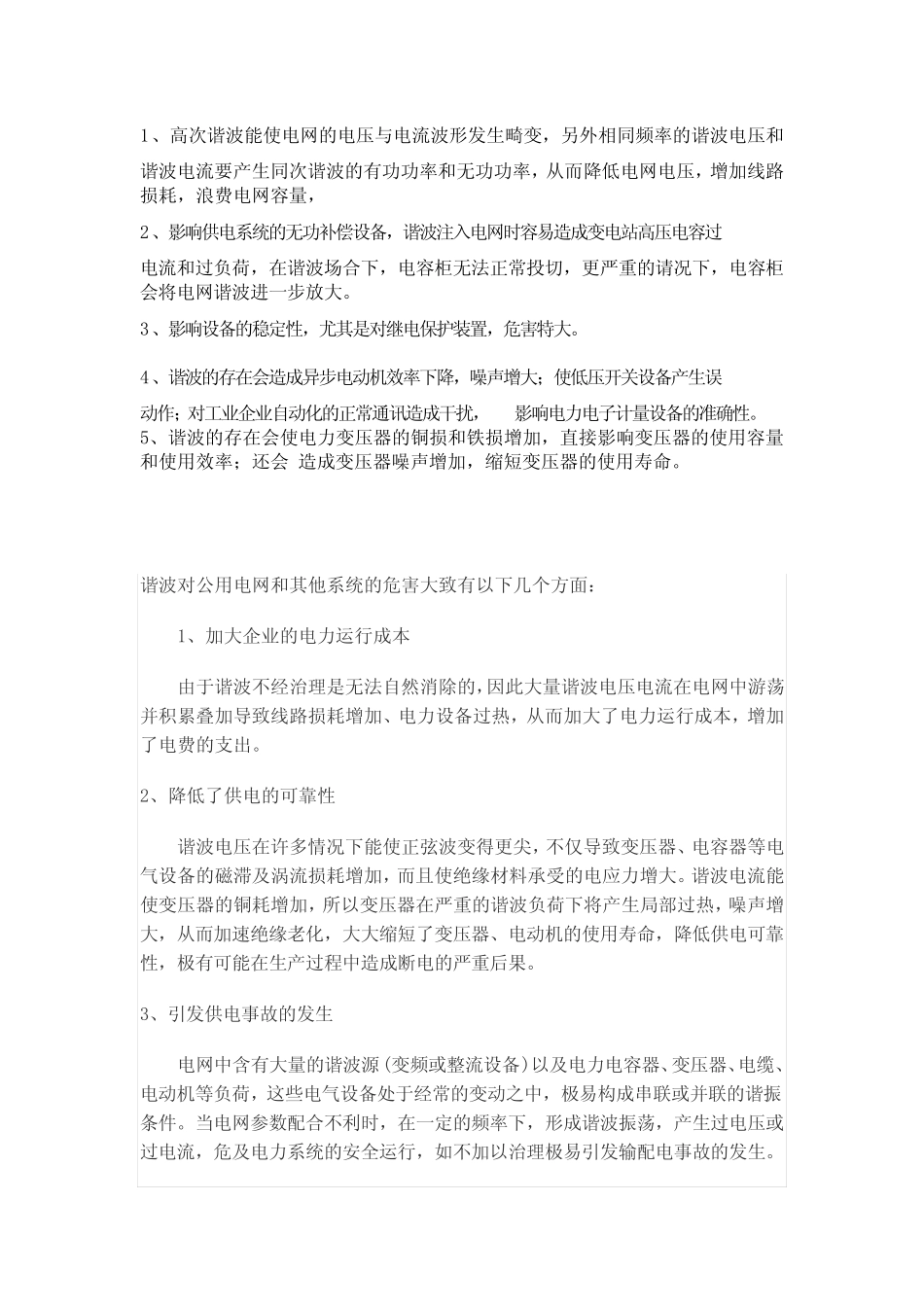

1、高次谐波能使电网的电压与电流波形发生畸变，另外相同频率的谐波电压和谐波电流要产生同次谐波的有功功率和无功功率，从而降低电网电压，增加线路损耗，浪费电网容量，2、影响供电系统的无功补偿设备，谐波注入电网时容易造成变电站高压电容过电流和过负荷，在谐波场合下，电容柜无法正常投切，更严重的请况下，电容柜会将电网谐波进一步放大。3、影响设备的稳定性，尤其是对继电保护装置，危害特大。4、谐波的存在会造成异步电动机效率下降，噪声增大；使低压开关设备产生误动作；对工业企业自动化的正常通讯造成干扰，影响电力电子计量设备的准确性。5、谐波的存在会使电力变压器的铜损和铁损增加，直接影响变压器的使用容量和使用效率；还会造成变压器噪声增加，缩短变压器的使用寿命。谐波对公用电网和其他系统的危害大致有以下几个方面：1、加大企业的电力运行成本由于谐波不经治理是无法自然消除的，因此大量谐波电压电流在电网中游荡并积累叠加导致线路损耗增加、电力设备过热，从而加大了电力运行成本，增加了电费的支出。2、降低了供电的可靠性谐波电压在许多情况下能使正弦波变得更尖，不仅导致变压器、电容器等电气设备的磁滞及涡流损耗增加，而且使绝缘材料承受的电应力增大。谐波电流能使变压器的铜耗增加，所以变压器在严重的谐波负荷下将产生局部过热，噪声增大，从而加速绝缘老化，大大缩短了变压器、电动机的使用寿命，降低供电可靠性，极有可能在生产过程中造成断电的严重后果。3、引发供电事故的发生电网中含有大量的谐波源(变频或整流设备)以及电力电容器、变压器、电缆、电动机等负荷，这些电气设备处于经常的变动之中，极易构成串联或并联的谐振条件。当电网参数配合不利时，在一定的频率下，形成谐波振荡，产生过电压或过电流，危及电力系统的安全运行，如不加以治理极易引发输配电事故的发生。4、导致设备无法正常工作对旋转的发电机、电动机，由于谐波电流或谐波电压在定子绕组、转子回路及铁芯中产生附加损耗，从而降低发输电及用电设备的效率，更为严重的是谐波振荡容易使汽轮发电机产生震荡力矩，可能引起机械共振，造成汽轮机叶片扭曲及产生疲劳循环，导致设备无法正常工作。5、引发恶性事故继电保护自动装置对于保证电网的安全运行具有十分重要的作用。但是，由于谐波的大量存在，易使电网的各类保护及自动装置产生误动或拒动，特别在广泛应用的微机保护、综合自动化装置中表现突出，引起区域(厂内)电网瓦解，造成大面积停电等恶性事故。6、导致线路短路电网谐波将使测量仪表、计量装置产生误差，达不到正确指示及计量(计量仪表的误差主要反映在电能表上)。断路器开断谐波含量较高的电流时，断路器的遮断能力将大大降低，造成电弧重燃，发生短路，甚至断路器爆炸。7、降低产品质量由于谐振波的长期存在,电机等设备运行增大了振动,使生产误差加大,降低产品的加工精度，降低产品质量。8、影响通讯系统的正常工作当输电线路与通讯线路平行或相距较近时，由于两者之间存在静电感应和电磁感应，形成电场耦合和磁场耦合，谐波分量将在通讯系统内产生声频干扰，从而降低信号的传输质量，破坏信号的正常传输，不仅影响通话的清晰度，严重时将威胁通讯设备及人身安全。谐波会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量;重者导致住处丢失，使通信系统无法正常工作。电网谐波造成电网污染，正弦电压波形畸变，使电力系统的发供用电设备出现许多异常现象和故障，情况日趋严重。本文全面论述了电力系统中谐波的危害及产生情况，希望能引起我们的高度重视。谐波的危害电力系统中谐波的危害是多方面的，概括起来有以下几个方面：1.对供配电线路的危害（1）影响线路的稳定运行供配电系统中的电力线路与电力变压器一般采用电磁式继电器、感应式继电器或晶体管继电器予以检测保护，使得在故障情况下保证线路与设备的安全。但由于电磁式继电器与感应式继电器对10%以下含量高达40%时又导致继电保护误动作，因而在谐波影响下不能全面有效地起到保护作用。晶体管继电器虽然具有许多优点，但由于采用了整流取样电路，容易受谐波影响，产生误动或拒动。这样，...
