注塑成型参数的定义VIP专享VIP免费

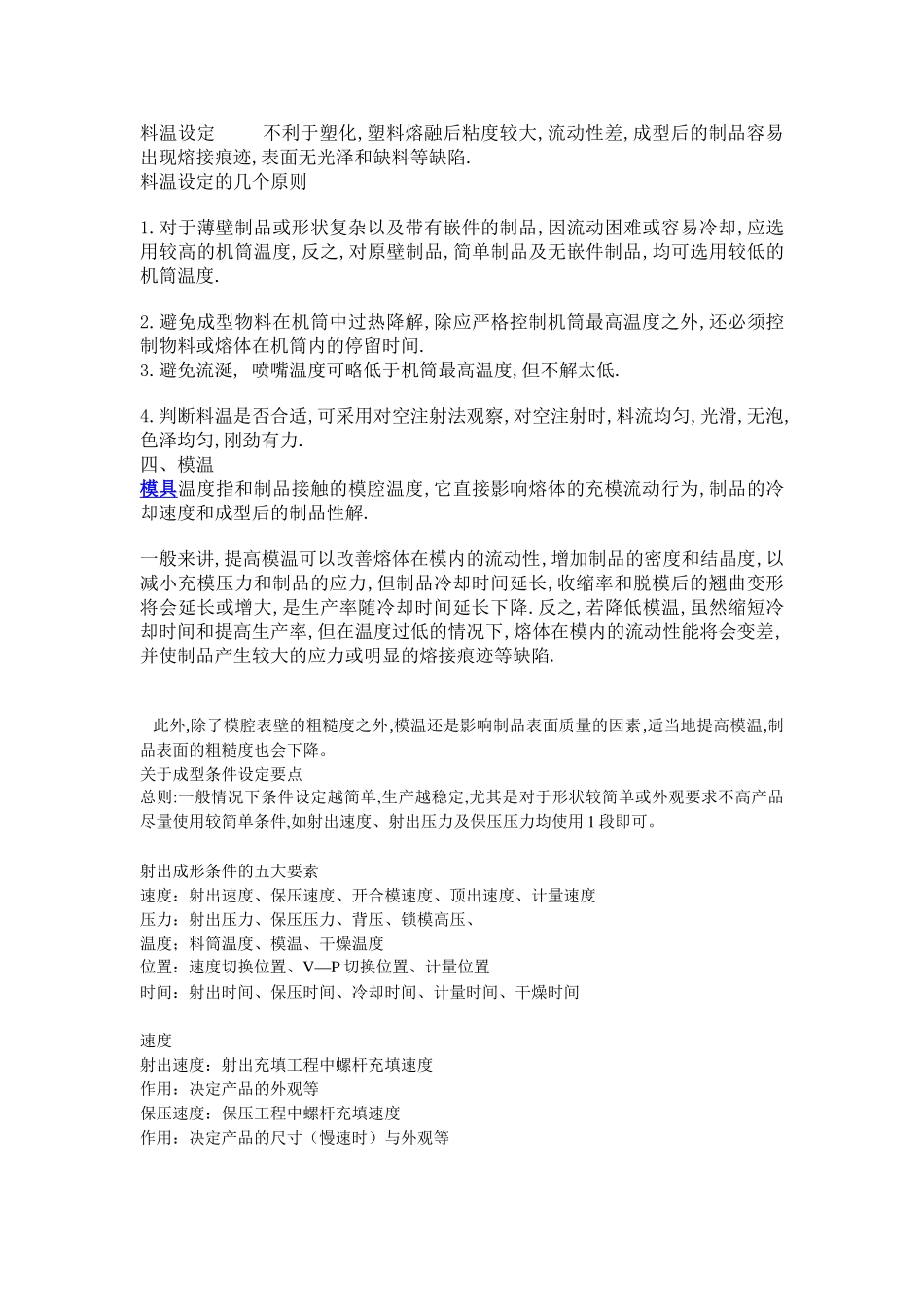

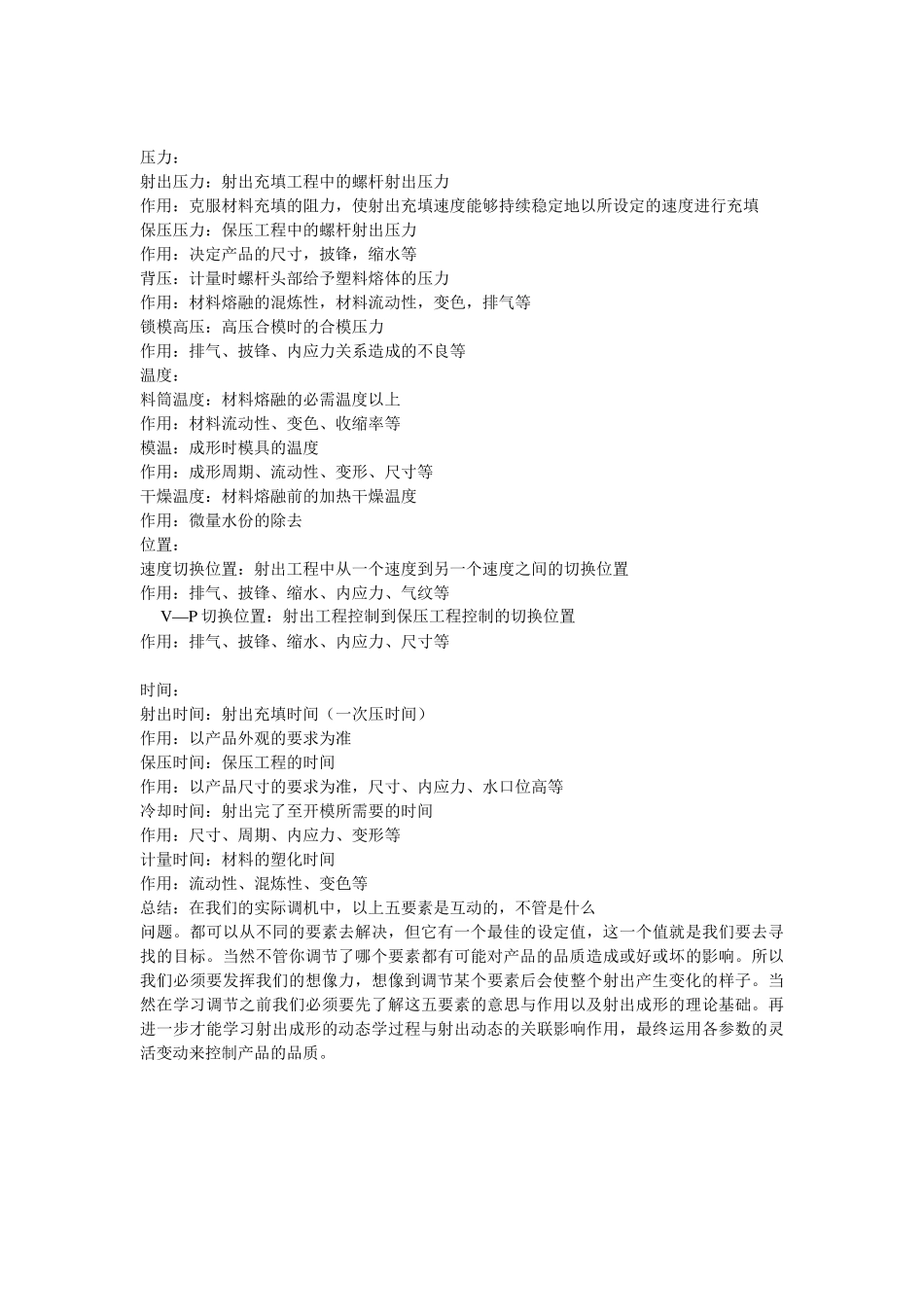

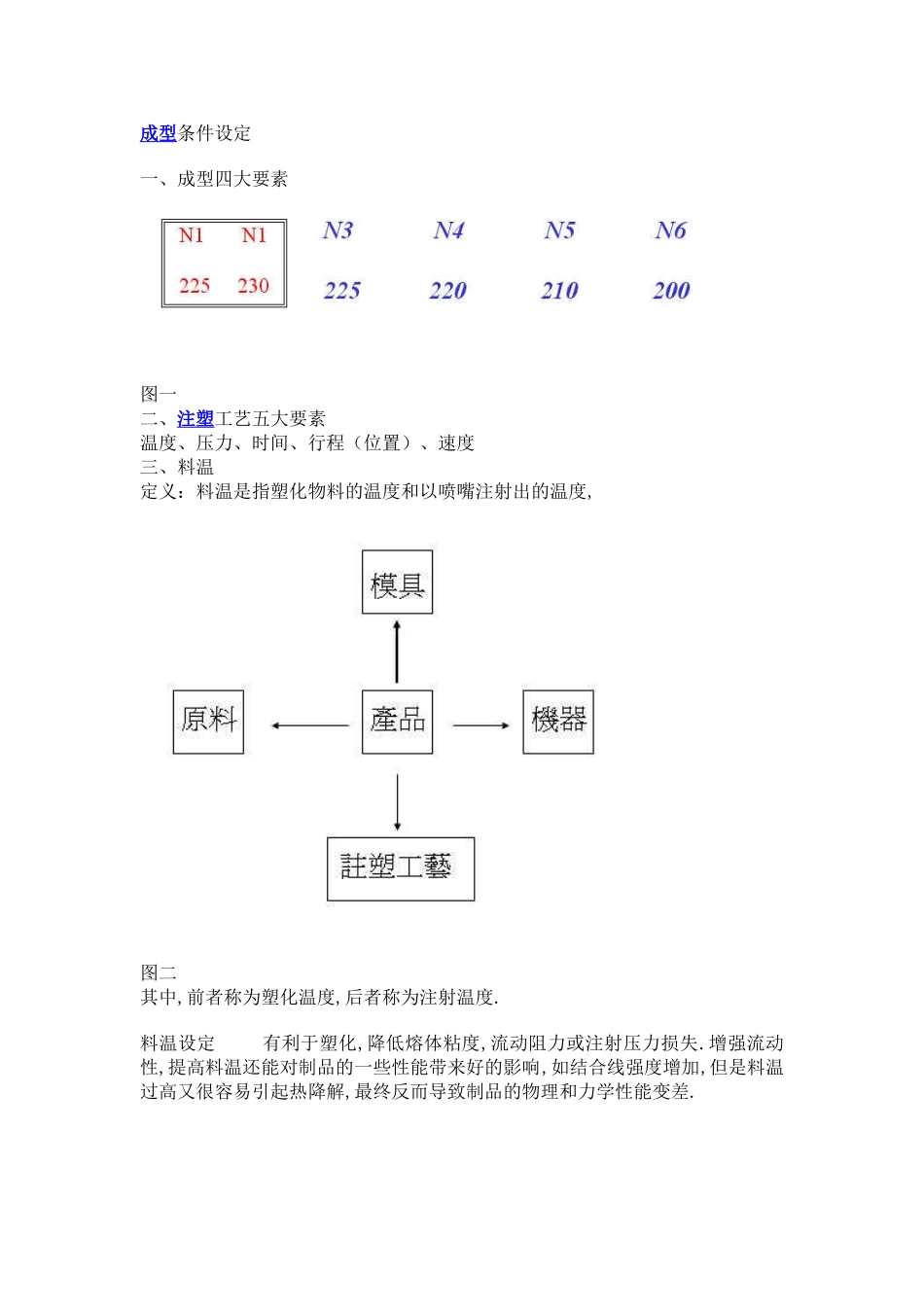

成型条件设定一、成型四大要素图一二、注塑工艺五大要素温度、压力、时间、行程（位置）、速度三、料温定义：料温是指塑化物料的温度和以喷嘴注射出的温度,图二其中,前者称为塑化温度,后者称为注射温度.料温设定有利于塑化,降低熔体粘度,流动阻力或注射压力损失.增强流动性,提高料温还能对制品的一些性能带来好的影响,如结合线强度增加,但是料温过高又很容易引起热降解,最终反而导致制品的物理和力学性能变差.料温设定不利于塑化,塑料熔融后粘度较大,流动性差,成型后的制品容易出现熔接痕迹,表面无光泽和缺料等缺陷.料温设定的几个原则1.对于薄壁制品或形状复杂以及带有嵌件的制品,因流动困难或容易冷却,应选用较高的机筒温度,反之,对原壁制品,简单制品及无嵌件制品,均可选用较低的机筒温度.2.避免成型物料在机筒中过热降解,除应严格控制机筒最高温度之外,还必须控制物料或熔体在机筒内的停留时间.3.避免流涎,喷嘴温度可略低于机筒最高温度,但不解太低.4.判断料温是否合适,可采用对空注射法观察,对空注射时,料流均匀,光滑,无泡,色泽均匀,刚劲有力.四、模温模具温度指和制品接触的模腔温度,它直接影响熔体的充模流动行为,制品的冷却速度和成型后的制品性解.一般来讲,提高模温可以改善熔体在模内的流动性,增加制品的密度和结晶度,以减小充模压力和制品的应力,但制品冷却时间延长,收缩率和脱模后的翘曲变形将会延长或增大,是生产率随冷却时间延长下降.反之,若降低模温,虽然缩短冷却时间和提高生产率,但在温度过低的情况下,熔体在模内的流动性能将会变差,并使制品产生较大的应力或明显的熔接痕迹等缺陷.此外,除了模腔表壁的粗糙度之外,模温还是影响制品表面质量的因素,适当地提高模温,制品表面的粗糙度也会下降。关于成型条件设定要点总则:一般情况下条件设定越简单,生产越稳定,尤其是对于形状较简单或外观要求不高产品尽量使用较简单条件,如射出速度、射出压力及保压压力均使用1段即可。射出成形条件的五大要素速度：射出速度、保压速度、开合模速度、顶出速度、计量速度压力：射出压力、保压压力、背压、锁模高压、温度；料筒温度、模温、干燥温度位置：速度切换位置、V—P切换位置、计量位置时间：射出时间、保压时间、冷却时间、计量时间、干燥时间速度射出速度：射出充填工程中螺杆充填速度作用：决定产品的外观等保压速度：保压工程中螺杆充填速度作用：决定产品的尺寸（慢速时）与外观等压力：射出压力：射出充填工程中的螺杆射出压力作用：克服材料充填的阻力，使射出充填速度能够持续稳定地以所设定的速度进行充填保压压力：保压工程中的螺杆射出压力作用：决定产品的尺寸，披锋，缩水等背压：计量时螺杆头部给予塑料熔体的压力作用：材料熔融的混炼性，材料流动性，变色，排气等锁模高压：高压合模时的合模压力作用：排气、披锋、内应力关系造成的不良等温度：料筒温度：材料熔融的必需温度以上作用：材料流动性、变色、收缩率等模温：成形时模具的温度作用：成形周期、流动性、变形、尺寸等干燥温度：材料熔融前的加热干燥温度作用：微量水份的除去位置：速度切换位置：射出工程中从一个速度到另一个速度之间的切换位置作用：排气、披锋、缩水、内应力、气纹等V—P切换位置：射出工程控制到保压工程控制的切换位置作用：排气、披锋、缩水、内应力、尺寸等时间：射出时间：射出充填时间（一次压时间）作用：以产品外观的要求为准保压时间：保压工程的时间作用：以产品尺寸的要求为准，尺寸、内应力、水口位高等冷却时间：射出完了至开模所需要的时间作用：尺寸、周期、内应力、变形等计量时间：材料的塑化时间作用：流动性、混炼性、变色等总结：在我们的实际调机中，以上五要素是互动的，不管是什么问题。都可以从不同的要素去解决，但它有一个最佳的设定值，这一个值就是我们要去寻找的目标。当然不管你调节了哪个要素都有可能对产品的品质造成或好或坏的影响。所以我们必须要发挥我们的想像力，想像到调节某个要素后会使整个射出产生变化的样子。当然在学习调节之前我们必须要先了解这五要素的意思与作用以及射出成形的理论基础。再进一步才能学习射出成形的动态学过程与...
