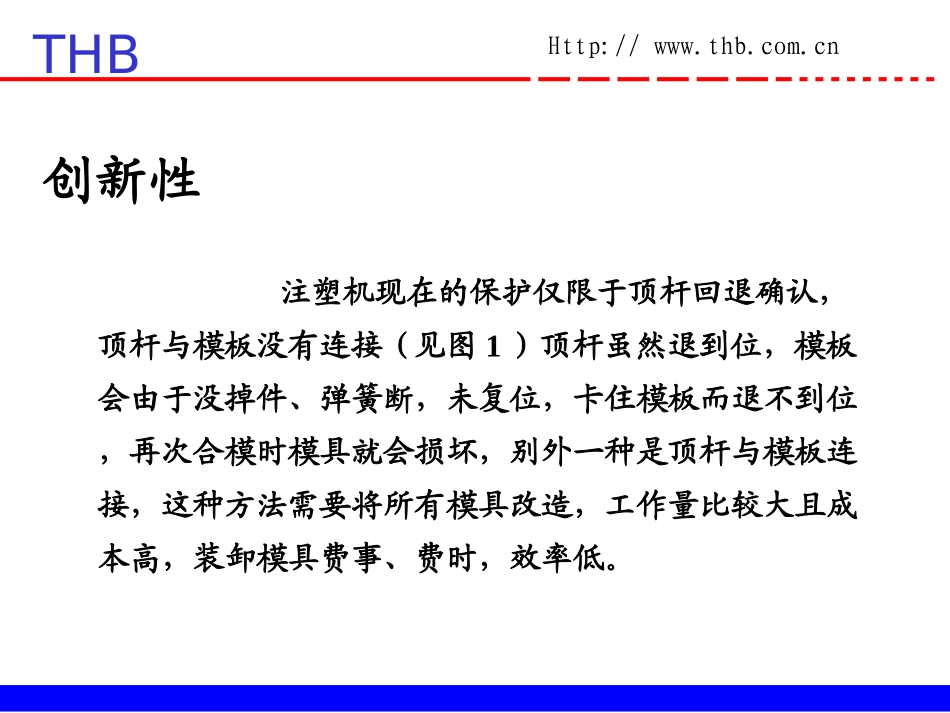

THBHttp://www.thb.com.cn注塑机模具保护互锁机构的改造注塑部项目成员：李培金THBHttp://www.thb.com.cn创新性随着注塑行业的发展，对注塑机的要求越来越高，不同的产品模具，要求设备相应对模具保护有配套装置，由于现有国产及进口注塑机对模具保护这一点，都是通用普通要求的装置，已不能满足我公司对模具保护的要求。THBHttp://www.thb.com.cn创新性注塑机现在的保护仅限于顶杆回退确认，顶杆与模板没有连接（见图1）顶杆虽然退到位，模板会由于没掉件、弹簧断，未复位，卡住模板而退不到位，再次合模时模具就会损坏，别外一种是顶杆与模板连接，这种方法需要将所有模具改造，工作量比较大且成本高，装卸模具费事、费时，效率低。THBHttp://www.thb.com.cn创新性因此注塑部让我们想办法设计一种简便的方法，改变原有的形式，能有效保护模具的方案。THBHttp://www.thb.com.cnTHBHttp://www.thb.com.cn合理性：根据要求，我仔细研究了一下现有的保护及顶出机构模板，控制系统，翻阅了大量的注塑机的图纸资料，发现顶杆回退确认信号，虽然有的开关类型各有不同，但无非是高电位、低电位之分，只要选用合适的元件即可满足输入信号的要求。THBHttp://www.thb.com.cn合理性：我又找了许多接近开关的资料：PNP型、NPN型，可满足高低度电位的不同要求，感应距离也可根据机器选好工作电压，动作距离与模具连接，达到互锁即可。我通过观察注塑动作循环很长时间，终于想出了几套方案，最后发现一种方案可试一下（见图2）将顶杆回退确认开关拆掉，选用我所配型的接近开关（NPN型、YJDJ、PNP型TCA-3050）用支架固定在动模板上方，位置长短可调整，再做一感应板，把它固定在模具上，按统一尺寸标准制作装模具，调整接近开关与感应板距离即可。THBHttp://www.thb.com.cnTHBHttp://www.thb.com.cn实用性：安装方便、快捷、节省换模时间，在90多台注塑机上都安装了这种装置，效果很好。THBHttp://www.thb.com.cnTHBHttp://www.thb.com.cn效果：减少了损坏模具次数。提高了换模效率。降低了成本。THBHttp://www.thb.com.cn
