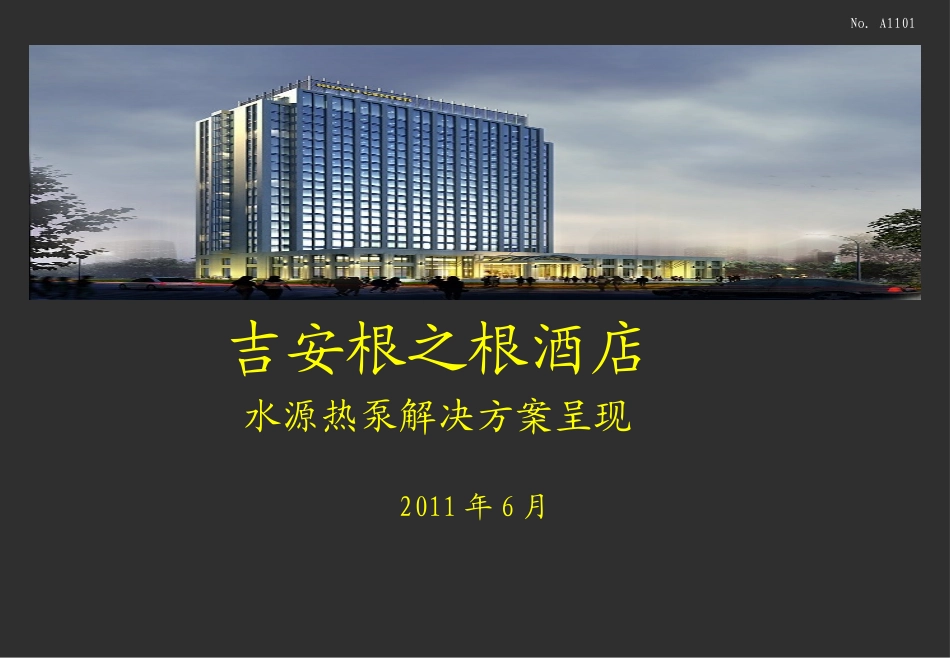

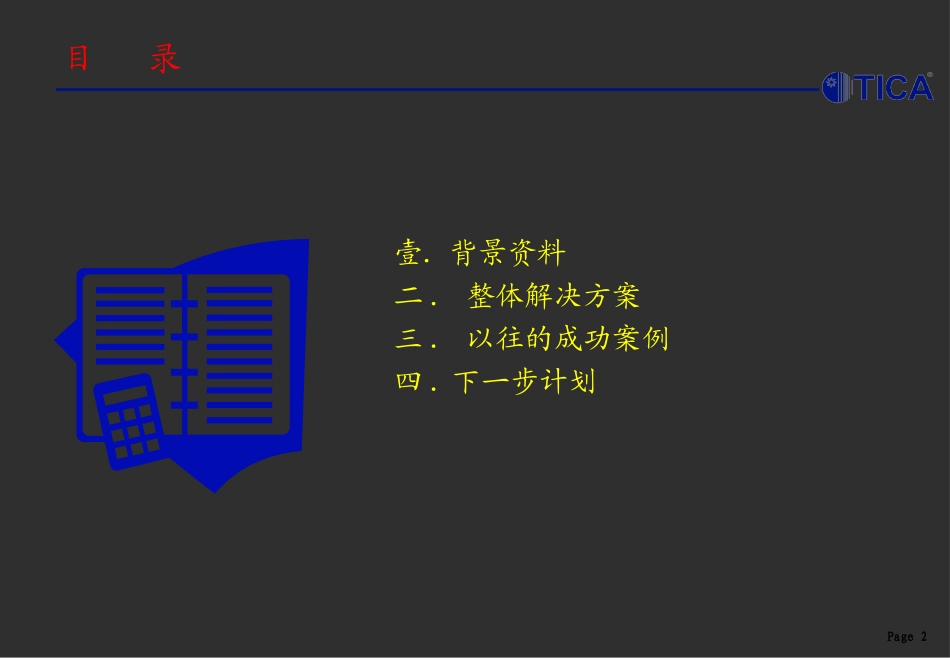

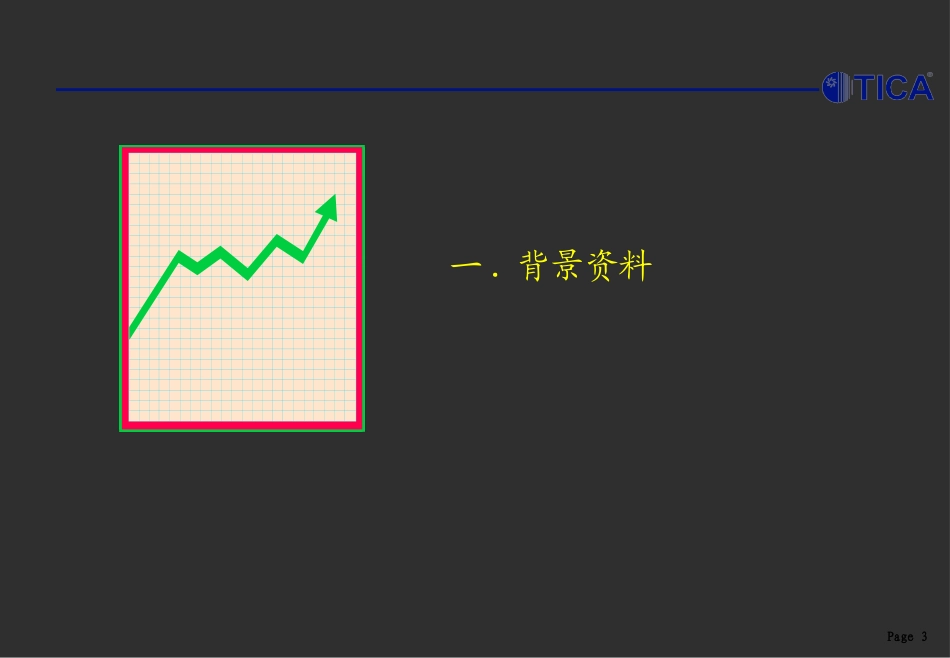

2011年6月No.A1101吉安根之根酒店水源热泵解决方案呈现Page2壹.背景资料二.整体解决方案三.以往的成功案例四.下一步计划目录Page3一.背景资料Page4根之根集团三年内，在以吉安地区为主，辐射周边县市内，拥有具备独立经营或合资的四星级连锁酒店5家。实现根之根的成功转型，根之根集团成为吉安商界的翘楚。企业战略目标Page5项目概况根之根国际大酒店，位于吉安市中心城区繁华路段，建筑面积20000m2。宾馆一层为前台接待处；二-三层为咖啡厅四—六层为宴会厅及会议室，七层为洗浴中心，八-二十层为客房。七层要求二十四小时供应空调，热水需求量为每天70吨，该项目前期打了一口生活用水井，水量可达100T/H，水质好,井深22米酒店定位为四星级酒店。有成熟产品且知名度较高的供应商降低初投资节能满足需求的空调设计方案客户需求覆盖吉安市的快捷售后服务Page7二整体解决方案需求一、满足酒店的空调设计方案（地源热泵空调系统）地源热泵供暖和空调——包括地下水源、河湖水源、海水源、污水源（包括城市污水、工业污水、医院污水）和土壤热泵系统。——国家发改委《可再生能源产业发展指导目录》整体解决方案一*中央液态冷热源系统（深层地热利用）*地热水综合利用及封闭式处理技术（地下水利用）*直接耦合式地源热泵技术（土壤源利用）*海水水源热泵中央空调系统（海水源利用）——《国家鼓励发展的资源节约综合利用和环境保护技术》整体解决方案一⊙北京市发改委发的《关于发展热泵系统的指导意见》补助标准为：地下（表）水源热泵35元/平方米，地源热泵和再生水源热泵50元/平方米。⊙沈阳市政府《关于全面推进地源热泵系统建设和应用实施意见》三环内符合应用水源热泵技术的建筑，原则上都要采用水源热泵。2008年起，每年应用地源热泵技术不少于1600万M2。至2010年底，实现地源热泵应用面积6500万M2，占全市供热面积的32.5%.整体解决方案一地下水地表水水平埋管或垂直埋管地源：水源：（地下环路）整体解决方案一Page12整体解决方案一方案：水源螺杆热泵机组+风机盘管+新风机组地下水源系统水源热泵机组运行工况：制冷：水源进水18度，出水29度；冷冻水进水12度，出水7度制热：水源进水15度，出水7度；热水进水40度，出水45度机组总冷量：1778KW；总热量：1871KW建筑负荷量：冷量2100KW；热量2300KW整体解决方案一型号数量制冷量输入功率制热量输入功率0170.1BW1A1592KW98KW627KW122KW0120.1BW2A1428KW68KW440KW85KW0220.1BW21758KW121KW804KW152KW地下水系统设计考虑三个关键要素：1.水量要求冷热水侧换热器：水流量232m3/h；地下水侧换热器：水流量149m3/h则：地下水总水量需求为150m3/h2.水温要求（国家标准）夏季地下水温18度；冬季地下水温15度3.水质要求满足《满液式水源螺杆热泵机组》中提出的水质标准。整体解决方案一循环水泵：冷冻水泵3用一备，每台流量100m3/h；扬程30米，功率30KW水源泵3用一备，每台流量60m3/h；扬程30米，功率7.5KW其他相关附属设备：旋流除砂器；电子水处理仪；稳压补水装置等整体解决方案一Page16整体解决方案二需求二、节能方案：系统整体节能1、系统夏季机组COP值6.2以上，冬季可达5.4。2、全热回收技术利用所选的全热回收机组，一机三用，满足制冷/制热/生活热水的三重需求。选择0170.1BW1A为主要提供四季生活热水，热水最高出水温度65度。夏季热水免费制取，冬季制取热水能效比高。1.制热工况；2.制冷工况；3.热水工况；4.制冷+热水；5.制热+热水；注：复合工况（制冷/制热+热水）热水制取优先。Page17整体解决方案二空调运行费用比较：项目单位夏季冬季水源热泵总输入功率KW399.5471.5每天运行时间H1616每年运行天数天15090平均负荷系数—0.70.75季节总耗电量KWH671160508680风冷模块总输入功率KW670.5670.5每天运行时间H1616每年运行天数天15090平均负荷系数—0.70.75季节总耗电量KWH1126440724140Page18整体解决方案二热水运行费用比较：热水计算公式：Q=CM(T1-T2),水源热泵制热水采用峰谷电吉安峰谷电价：0.35元/度商业用电1元/度项目单位夏季过渡季节冬季生活热水负荷每天总水量m3707070补水温度℃201510热水温度℃℃505560每天需...
