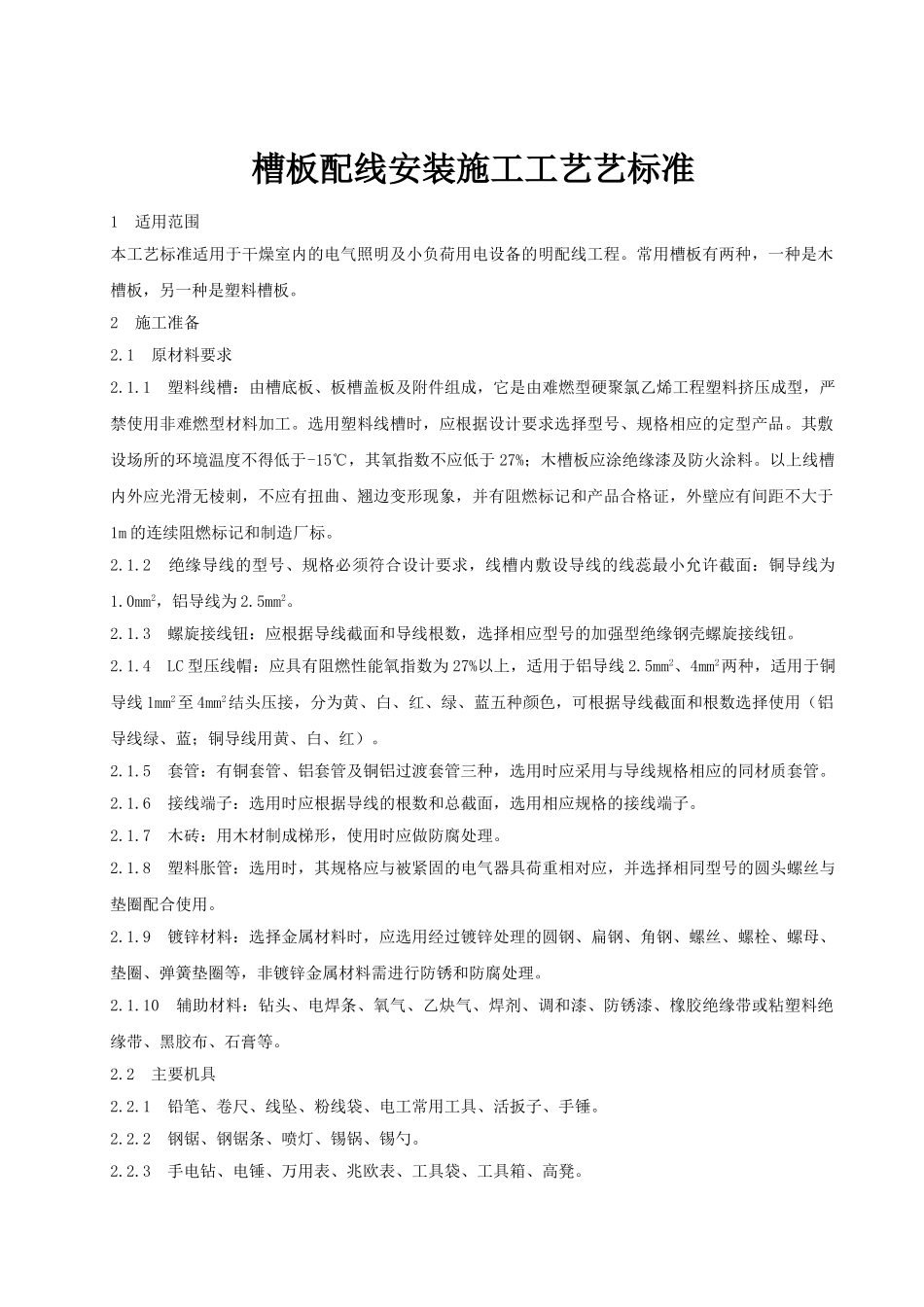

槽板配线安装施工工艺艺标准1适用范围本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程。常用槽板有两种，一种是木槽板，另一种是塑料槽板。2施工准备2.1原材料要求2.1.1塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%；木槽板应涂绝缘漆及防火涂料。以上线槽内外应光滑无棱刺，不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m的连续阻燃标记和制造厂标。2.1.2绝缘导线的型号、规格必须符合设计要求，线槽内敷设导线的线蕊最小允许截面：铜导线为1.0mm2，铝导线为2.5mm2。2.1.3螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。2.1.4LC型压线帽：应具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线绿、蓝；铜导线用黄、白、红）。2.1.5套管：有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线规格相应的同材质套管。2.1.6接线端子：选用时应根据导线的根数和总截面，选用相应规格的接线端子。2.1.7木砖：用木材制成梯形，使用时应做防腐处理。2.1.8塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。2.1.9镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。2.1.10辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。2.2主要机具2.2.1铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤。2.2.2钢锯、钢锯条、喷灯、锡锅、锡勺。2.2.3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳。2.3作业条件2.3.1配合土建结构施工预埋保护管、木砖、预留孔洞。2.3.2屋顶、墙面及地面油漆、浆活全部完成。2.4作业人员主要施工人员：电工，必须经培训持证上岗操作。3施工工艺3.1工艺流程→→→→→→3.2操作工艺3.2.1弹线定位：3.2.1.1弹线定位应符合以下规定：线槽配线在穿过楼板及墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于1.8m；过变形缝时应做补偿处理。3.2.1.2弹线定位方法：按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分匀档，用笔画出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。然后再固定点位置进行钻孔，埋入塑料胀管或伞型螺栓。弹线时不应弄脏建筑物表面。3.2.2线槽固定：3.2.2.1木砖固定线槽：配合土建结构施工时预埋木砖；加气砖墙或砖墙剔洞后再埋木砖，梯形木砖较大的一面应朝洞里，外表面与建筑物的表面齐，然后用水泥沙浆抹平，待凝固后，再把线槽底板用木螺丝固定在木砖上，见图3.2-1所示。3.2.2.2塑料胀管固定线槽：混凝土墙、砖墙可采用塑料胀管固定塑料线槽。根据胀管直径和长度选择钻头，在标出的固定点位置上钻孔，不应歪斜、豁口，应垂直钻好孔后，将孔内残存的杂物清净，用木锤把塑料胀管垂直敲入孔中，并与建筑物表现平齐为准，再用石膏将缝隙填实抹平。用半圆头木螺丝加垫圈将线槽底板固定在塑料胀管上，紧贴建筑物表面。应先固定两端，再固定中间，同时找正线槽底板，应横平竖直，并沿建筑物形状表面进行敷设。木螺丝规格尺寸见下表，线槽安装用塑料胀管固定见图3.2-2所示。木螺丝规格尺寸弹线定位线槽固定线槽连接槽内放线导线连接绝缘摇测线路检查槽板盒盖标号公称直径（d）螺杆直径（d）螺杆长度（L）743.8112～70844.7122～7094.54.52162～851054.88182～1001255.59182～1001466.30252～1001667.01252～1001887.72402～1002088.43402～10024109.86702～1203.2.2.3伞形螺栓固定线槽：在石膏板墙或其他护板墙上...
