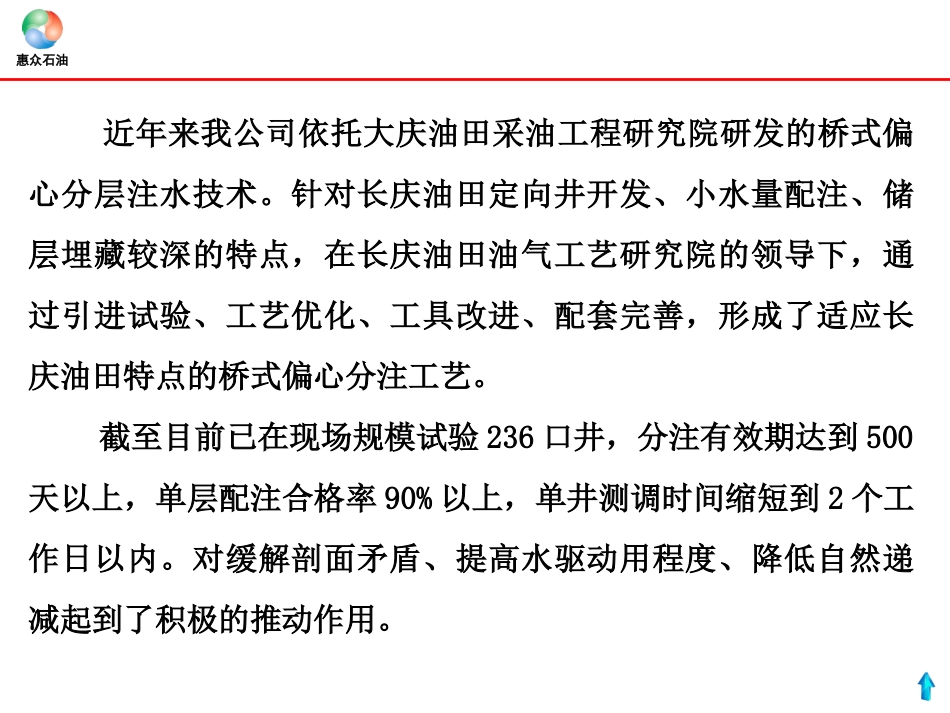

惠众石油桥式偏心分层注水工艺技术汇报二〇一一年三月二十一日惠众石油“注够水、注好水、有效注水、精细注水、超前注水、温和注水及分层注水”是长庆低渗透油田实现有效、经济开发的基础，也是长庆油田实现5000万吨发展目标和持续稳产的核心。要让油田的产量“上得去、稳得住”，其中精细分层注水是注水工作的关键技术之一。2010年中石油通过全面推广桥式偏心分注工艺，促进了注水工作整体上水平，其分注率由过去的48.7%提高到了58.9%。十一五期间大庆油田共应用桥式偏心分注工艺近10000口井，分注级数达到7级，最小卡距缩小到3米，最小隔层厚度减小到0.8米，分注水平不断提高。目前长庆油田分注率虽然比过去有大幅度提高，但从整个中石油的角度看仍然有很大的潜力。惠众石油近年来我公司依托大庆油田采油工程研究院研发的桥式偏心分层注水技术。针对长庆油田定向井开发、小水量配注、储层埋藏较深的特点，在长庆油田油气工艺研究院的领导下，通过引进试验、工艺优化、工具改进、配套完善，形成了适应长庆油田特点的桥式偏心分注工艺。截至目前已在现场规模试验236口井，分注有效期达到500天以上，单层配注合格率90%以上，单井测调时间缩短到2个工作日以内。对缓解剖面矛盾、提高水驱动用程度、降低自然递减起到了积极的推动作用。惠众石油一、桥式偏心分注技术介绍二、桥式偏心分注工艺现场推广应用情况三、桥式偏心分注工具的生产制造及质量控制四、桥式偏心分注测调工艺技术下步发展趋势五、取得的认识及建议汇报内容汇报内容惠众石油管柱结构及工具原理配套测试技术及仪器工艺技术特点一、桥式偏心分注技术介绍惠众石油由Y341可洗井封隔器、桥式偏心配水器、水力循环凡尔、配水堵塞器等组成。管柱结构：桥式偏心配水器桥式偏心配水器桥式偏心配水器Y341-114封隔器Y341-114封隔器水力循环凡尔惠众石油油层C油层D油层BQD=QDQB=QBQC=QC油层AQA=QA仪器桥式偏心测试桥式通道技术原理技术原理技术原理技术原理惠众石油配套管柱工具（1）桥式偏心配水器结构：主要由偏心主体、连接机构、扶正导向机构、配水堵塞器等组成。连接扣型总长mm外径mm中心通道mm偏孔内径mm工作压力MPa27/8TBG1040114462030技术参数：截面图截面图惠众石油（2）Y341-114可洗井封隔器结构：主要由坐封机构、密封机构（密封胶筒）、锁紧机构、反洗机构、解封机构等组成。技术参数：连接扣型外径(mm)内径(mm)总长(mm)工作温度(℃)工作压力(MPa)坐封压力(MPa)解封负荷(KN)27/8TBG114559701203015MPa40—60反洗活塞座封活塞上接头胶筒下接头锁紧机构惠众石油挡球挡节密封总成下接头（3）水力循环凡尔结构：由挡球挡节、单流阀总成、阀座等组成。原理：坐封封隔器时，油管内泵入液体，单流阀总成落入阀座，关闭循环通道，管柱内密闭。反洗井时，靠液力将单流阀总成顶开滑座，循环通道打开。惠众石油管柱结构及工具原理配套测试技术及仪器工艺技术特点一、桥式偏心分注技术介绍惠众石油高精度双通道压力计进行验封测试高精度双通道压力计进行验封测试集流法、非集流测试技术集流法、非集流测试技术高精度双通道压力计进行测压高精度双通道压力计进行测压分层流量测试分层流量测试分层验封测试分层验封测试分层测压分层测压惠众石油偏心分注流量测试采用递减法计算桥式偏心分注流量压力单层直测油层C油层BQC=QCBA-QB-QA油层AQA=QAQB=QBA-QAQC=QCQB=QB油层C油层B油层AQA=QA桥式偏心分注工艺实现了流量单层直测，避免了常规测试采用递减法带来的迭加误差，提高了测试精度和效率。1.分层流量调配测试工艺惠众石油10.2310.165.17集流法测试曲线元300-69井（三层）集流调配流量曲线直读直读惠众石油26.0715.765.52元300-69（三层）非集流法分层流量曲线流量温度非集流法曲线井号注水层位配注量（m3/d）非集流测试（m3/d）/误差(m3/d)集流测试（m3/d）/误差(m3/d)元300-69上层1010.31/0.3110.23/0.23中层1010.24/0.2410.16/0.16下层55.52/0.525.17/0.17上层：QC=QCBA-QA-QB中层：QB=QBA-QA下层：QA=QA上层：26.07-15.76=10.31中层：15.76-5.52=10.24下层：5.52=5.52惠众石油2.分层验封测试工艺特点：验封曲...
