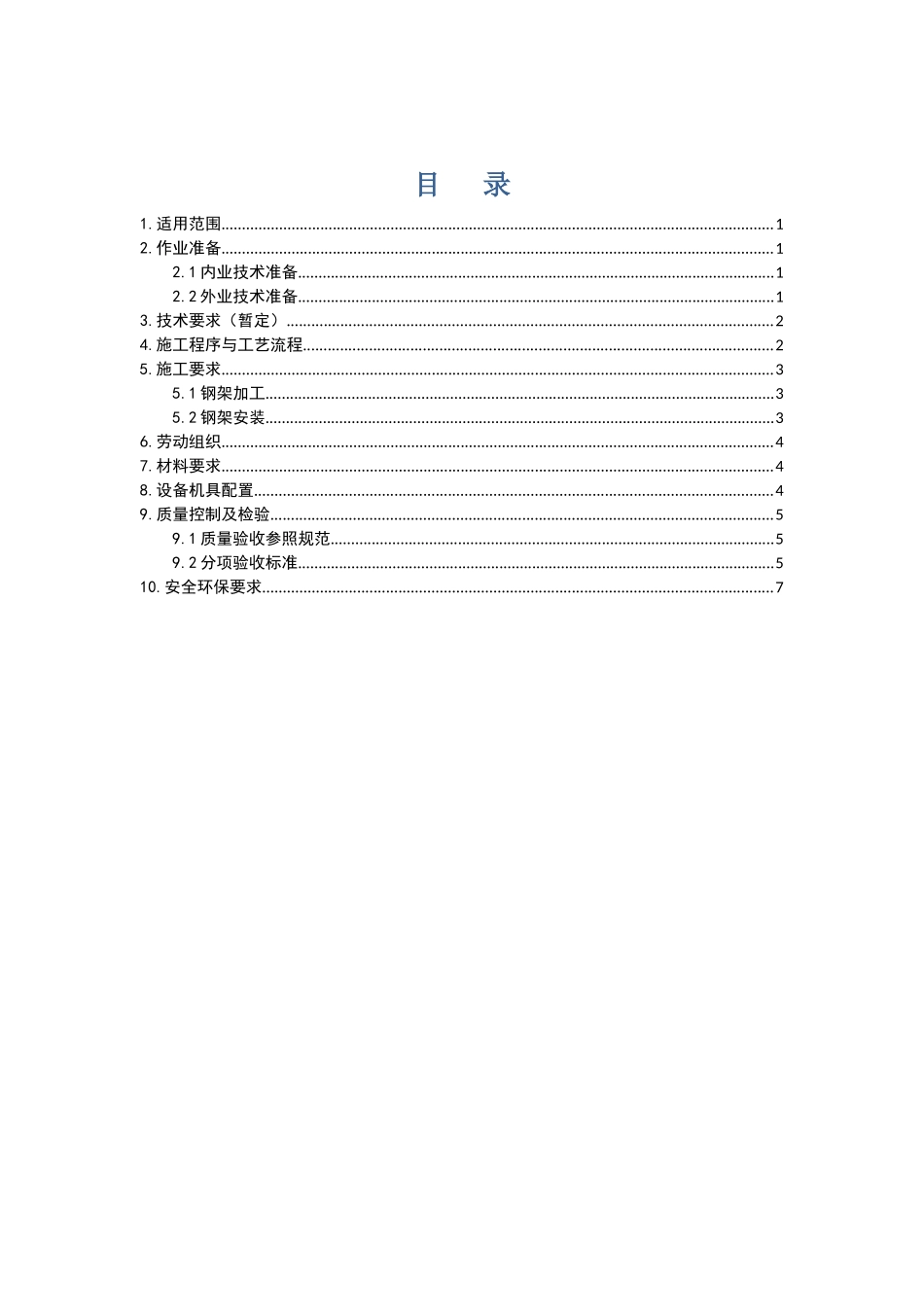

目录1.适用范围......................................................................................................................................12.作业准备......................................................................................................................................12.1内业技术准备....................................................................................................................12.2外业技术准备....................................................................................................................13.技术要求（暂定）......................................................................................................................24.施工程序与工艺流程..................................................................................................................25.施工要求......................................................................................................................................35.1钢架加工............................................................................................................................35.2钢架安装............................................................................................................................36.劳动组织......................................................................................................................................47.材料要求......................................................................................................................................48.设备机具配置..............................................................................................................................49.质量控制及检验..........................................................................................................................59.1质量验收参照规范............................................................................................................59.2分项验收标准....................................................................................................................510.安全环保要求............................................................................................................................7格栅钢架制作和安装作业指导书1.适用范围适用于新建铁路沪昆客运专线CKGZTJ-11标段大茶山隧道、刘家庄隧道洞身处于Ⅳ、Ⅲ级复合式衬砌类型。2.作业准备2.1内业技术准备作业指导书编制完成后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，格栅钢架大样尺寸交底时应考虑隧道开挖断面预留沉降量引起的断面尺寸变化。2.2外业技术准备钢架加工场地的布置及地面硬化，加工场内分区明确、合理（原材料堆放区、加工区、成品区、废料区以及钢架试拼场地）；各项标识醒目齐全。机具设备调试性能良好。修建生活房屋，配齐生活、劳保用品，满足施工人员进场生活、施工需要。3.技术要求（暂定）隧道各部开挖完成初喷混凝土后，分单元及时安装钢架，采用与定位锚杆、径向系统锚杆以及双侧锁脚锚杆（锚管）固定，纵向采用Φ22钢筋连接（钢筋环向间距1m），钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。4.施工程序与工艺流程钢架施工工艺流程见下图：初喷定位锚杆施工中线标高测量清除底脚浮渣钢架加工、质量验收分部安装钢架钢架试拼与定位锚杆焊连定位，设锁脚锚杆（管）锁定加设垫块安装纵向连接筋铺挂钢筋网复喷混凝土围岩监控量测钢架施工工艺流程图5.施工要求5.1钢架加...
