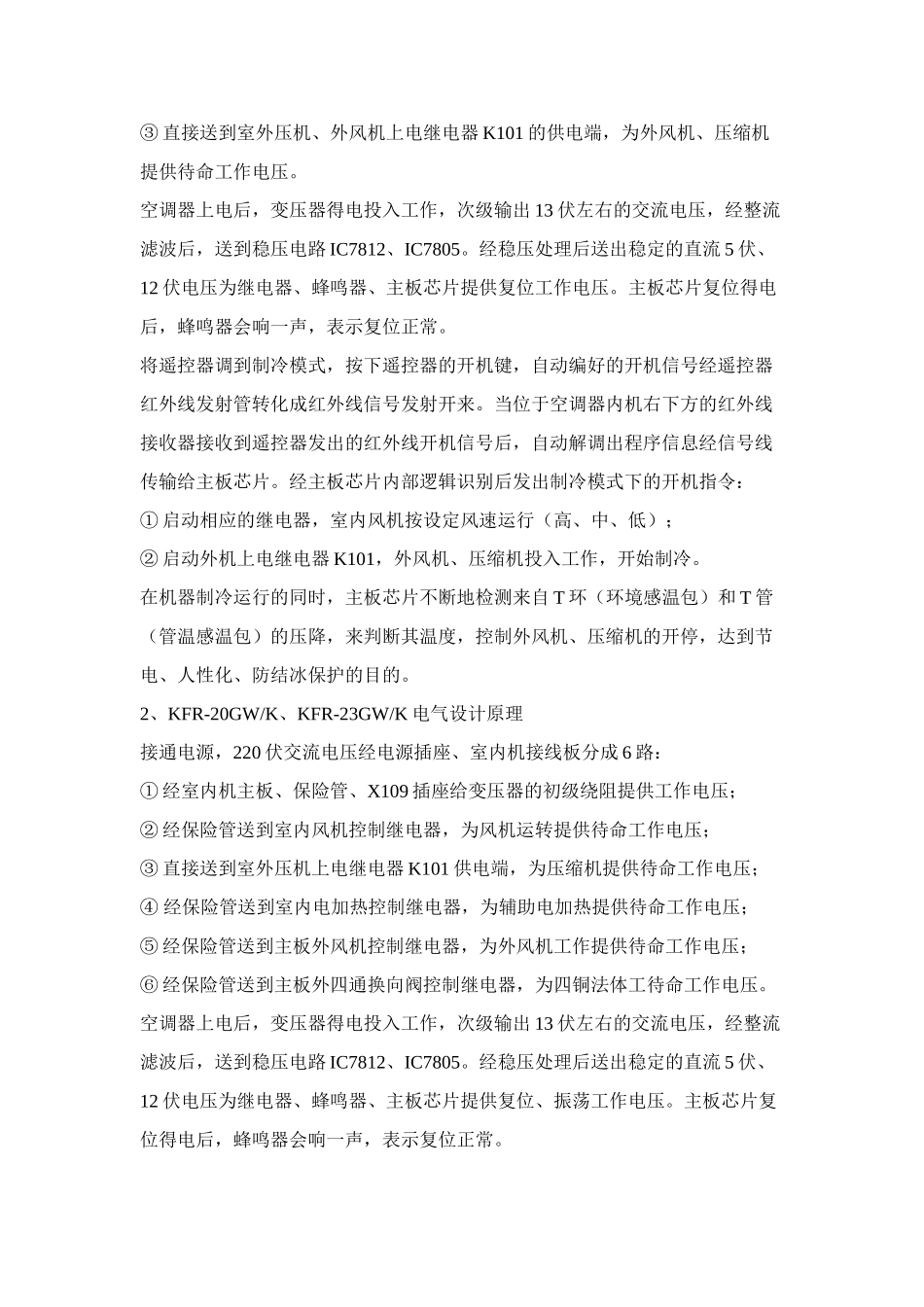

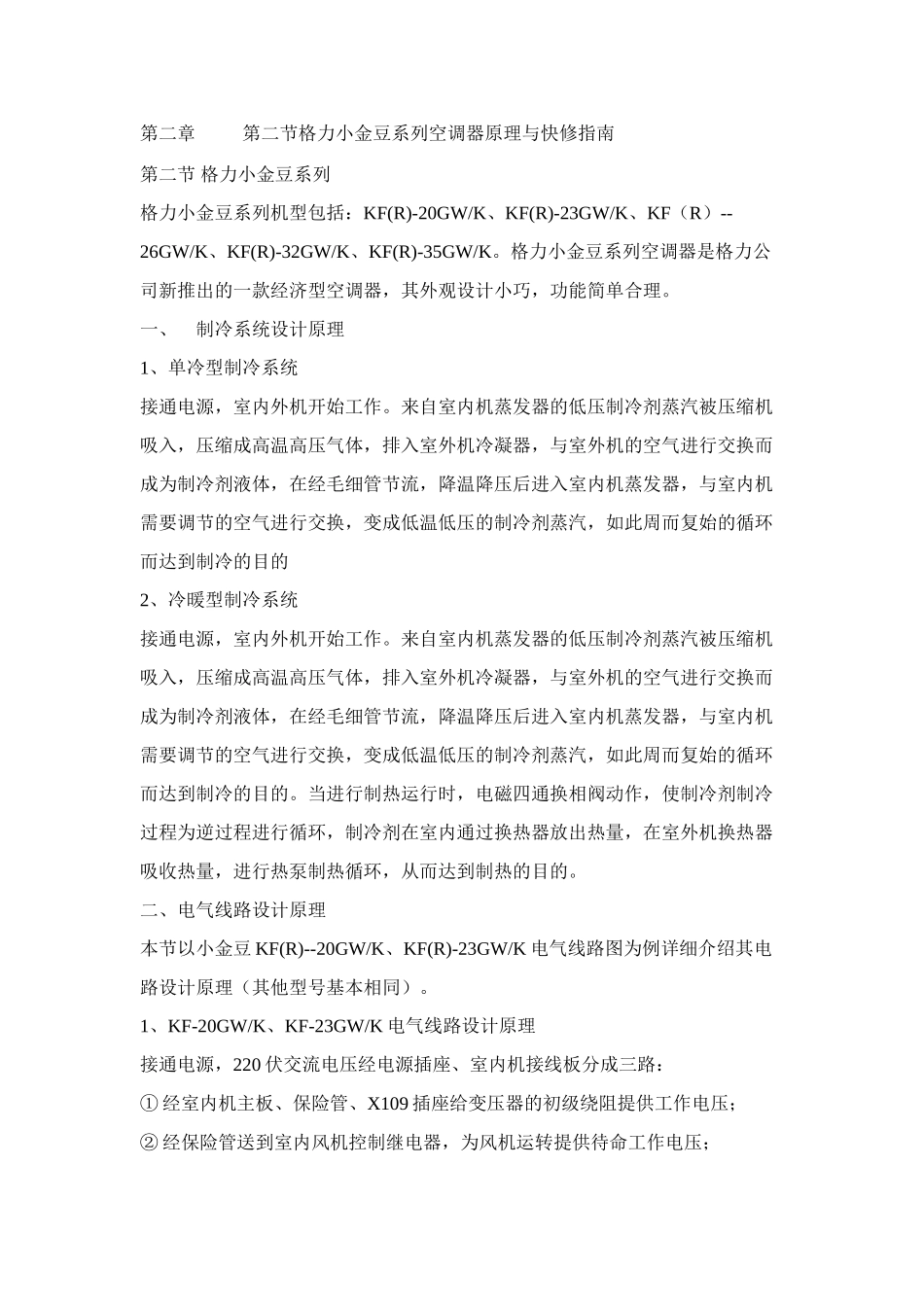

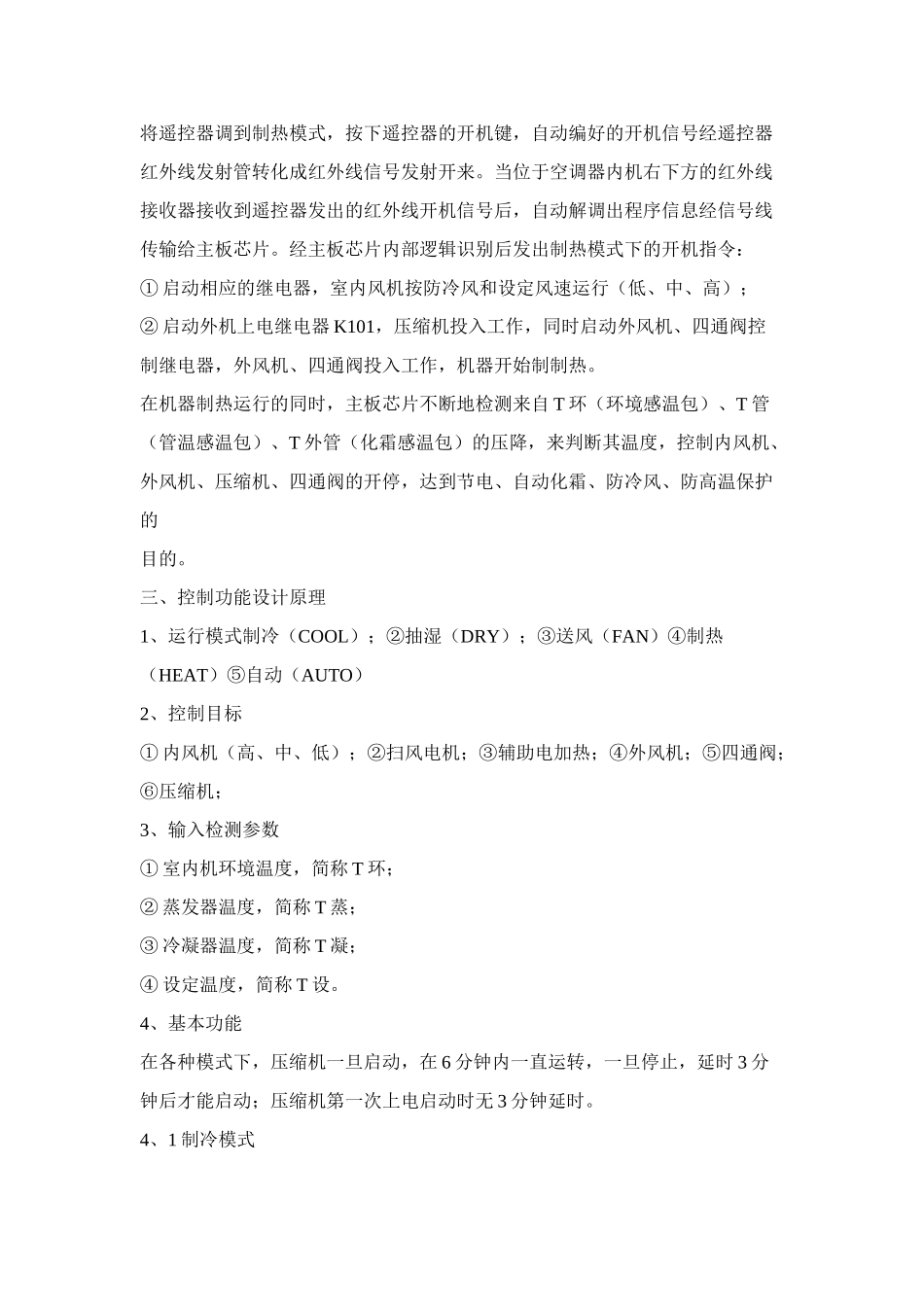

第二章第二节格力小金豆系列空调器原理与快修指南第二节格力小金豆系列格力小金豆系列机型包括：KF(R)-20GW/K、KF(R)-23GW/K、KF（R）--26GW/K、KF(R)-32GW/K、KF(R)-35GW/K。格力小金豆系列空调器是格力公司新推出的一款经济型空调器，其外观设计小巧，功能简单合理。一、制冷系统设计原理1、单冷型制冷系统接通电源，室内外机开始工作。来自室内机蒸发器的低压制冷剂蒸汽被压缩机吸入，压缩成高温高压气体，排入室外机冷凝器，与室外机的空气进行交换而成为制冷剂液体，在经毛细管节流，降温降压后进入室内机蒸发器，与室内机需要调节的空气进行交换，变成低温低压的制冷剂蒸汽，如此周而复始的循环而达到制冷的目的2、冷暖型制冷系统接通电源，室内外机开始工作。来自室内机蒸发器的低压制冷剂蒸汽被压缩机吸入，压缩成高温高压气体，排入室外机冷凝器，与室外机的空气进行交换而成为制冷剂液体，在经毛细管节流，降温降压后进入室内机蒸发器，与室内机需要调节的空气进行交换，变成低温低压的制冷剂蒸汽，如此周而复始的循环而达到制冷的目的。当进行制热运行时，电磁四通换相阀动作，使制冷剂制冷过程为逆过程进行循环，制冷剂在室内通过换热器放出热量，在室外机换热器吸收热量，进行热泵制热循环，从而达到制热的目的。二、电气线路设计原理本节以小金豆KF(R)--20GW/K、KF(R)-23GW/K电气线路图为例详细介绍其电路设计原理（其他型号基本相同）。1、KF-20GW/K、KF-23GW/K电气线路设计原理接通电源，220伏交流电压经电源插座、室内机接线板分成三路：①经室内机主板、保险管、X109插座给变压器的初级绕阻提供工作电压；②经保险管送到室内风机控制继电器，为风机运转提供待命工作电压；③直接送到室外压机、外风机上电继电器K101的供电端，为外风机、压缩机提供待命工作电压。空调器上电后，变压器得电投入工作，次级输出13伏左右的交流电压，经整流滤波后，送到稳压电路IC7812、IC7805。经稳压处理后送出稳定的直流5伏、12伏电压为继电器、蜂鸣器、主板芯片提供复位工作电压。主板芯片复位得电后，蜂鸣器会响一声，表示复位正常。将遥控器调到制冷模式，按下遥控器的开机键，自动编好的开机信号经遥控器红外线发射管转化成红外线信号发射开来。当位于空调器内机右下方的红外线接收器接收到遥控器发出的红外线开机信号后，自动解调出程序信息经信号线传输给主板芯片。经主板芯片内部逻辑识别后发出制冷模式下的开机指令：①启动相应的继电器，室内风机按设定风速运行（高、中、低）；②启动外机上电继电器K101，外风机、压缩机投入工作，开始制冷。在机器制冷运行的同时，主板芯片不断地检测来自T环（环境感温包）和T管（管温感温包）的压降，来判断其温度，控制外风机、压缩机的开停，达到节电、人性化、防结冰保护的目的。2、KFR-20GW/K、KFR-23GW/K电气设计原理接通电源，220伏交流电压经电源插座、室内机接线板分成6路：①经室内机主板、保险管、X109插座给变压器的初级绕阻提供工作电压；②经保险管送到室内风机控制继电器，为风机运转提供待命工作电压；③直接送到室外压机上电继电器K101供电端，为压缩机提供待命工作电压；④经保险管送到室内电加热控制继电器，为辅助电加热提供待命工作电压；⑤经保险管送到主板外风机控制继电器，为外风机工作提供待命工作电压；⑥经保险管送到主板外四通换向阀控制继电器，为四铜法体工待命工作电压。空调器上电后，变压器得电投入工作，次级输出13伏左右的交流电压，经整流滤波后，送到稳压电路IC7812、IC7805。经稳压处理后送出稳定的直流5伏、12伏电压为继电器、蜂鸣器、主板芯片提供复位、振荡工作电压。主板芯片复位得电后，蜂鸣器会响一声，表示复位正常。将遥控器调到制热模式，按下遥控器的开机键，自动编好的开机信号经遥控器红外线发射管转化成红外线信号发射开来。当位于空调器内机右下方的红外线接收器接收到遥控器发出的红外线开机信号后，自动解调出程序信息经信号线传输给主板芯片。经主板芯片内部逻辑识别后发出制热模式下的开机指令：①启动相应的继电器，室内风机按防冷风和设定风速运行（低、中、高）；②启动...
