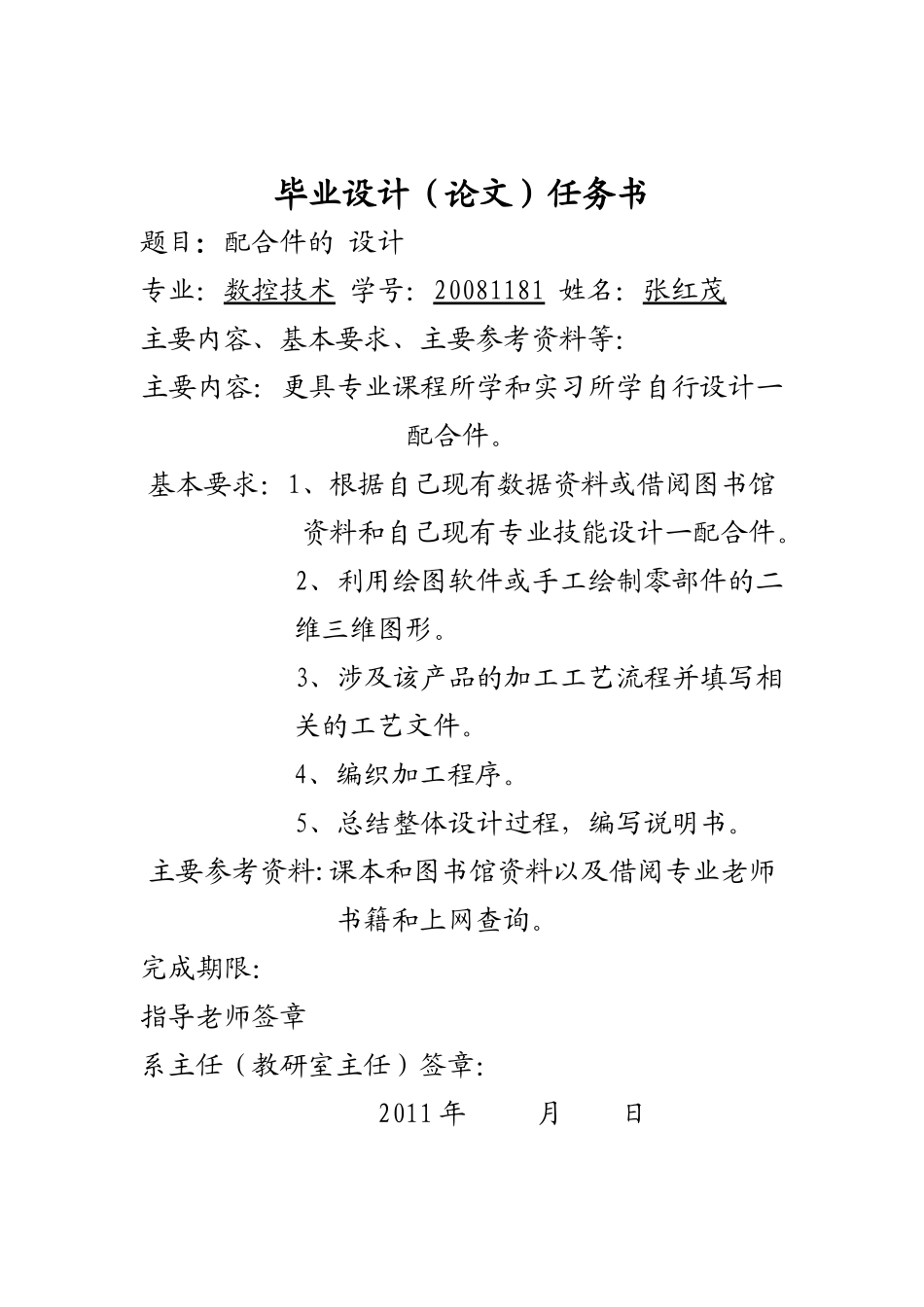

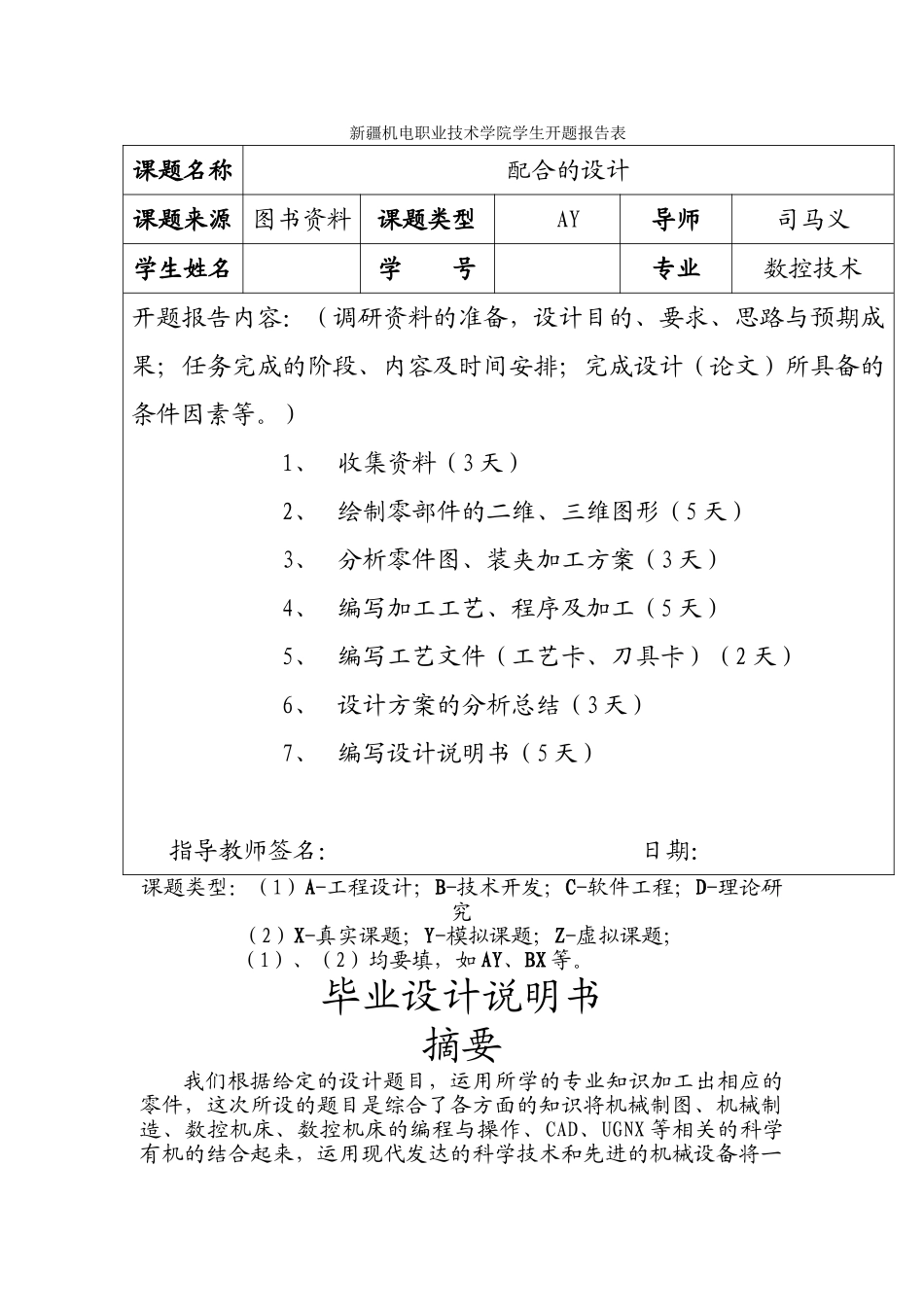

毕业设计（论文）任务书题目：配合件的设计专业：数控技术学号：20081181姓名：张红茂主要内容、基本要求、主要参考资料等：主要内容：更具专业课程所学和实习所学自行设计一配合件。基本要求：1、根据自己现有数据资料或借阅图书馆资料和自己现有专业技能设计一配合件。2、利用绘图软件或手工绘制零部件的二维三维图形。3、涉及该产品的加工工艺流程并填写相关的工艺文件。4、编织加工程序。5、总结整体设计过程，编写说明书。主要参考资料:课本和图书馆资料以及借阅专业老师书籍和上网查询。完成期限：指导老师签章系主任（教研室主任）签章：2011年月日新疆机电职业技术学院学生开题报告表课题名称配合的设计课题来源图书资料课题类型AY导师司马义学生姓名学号专业数控技术开题报告内容：（调研资料的准备，设计目的、要求、思路与预期成果；任务完成的阶段、内容及时间安排；完成设计（论文）所具备的条件因素等。）1、收集资料（3天）2、绘制零部件的二维、三维图形（5天）3、分析零件图、装夹加工方案（3天）4、编写加工工艺、程序及加工（5天）5、编写工艺文件（工艺卡、刀具卡）（2天）6、设计方案的分析总结（3天）7、编写设计说明书（5天）指导教师签名：日期：课题类型：（1）A-工程设计；B-技术开发；C-软件工程；D-理论研究（2）X-真实课题；Y-模拟课题；Z-虚拟课题；（1）、（2）均要填，如AY、BX等。毕业设计说明书摘要我们根据给定的设计题目，运用所学的专业知识加工出相应的零件，这次所设的题目是综合了各方面的知识将机械制图、机械制造、数控机床、数控机床的编程与操作、CAD、UGNX等相关的科学有机的结合起来，运用现代发达的科学技术和先进的机械设备将一些字母和数字变成可以看到的实物，在这两年中我们学习了机械制图，现在已经出现了更为先进的制图软件，CAD软件的出现为许多制图人员节约了不少的时间和精力，而且它所提供的各种功能也极大的方便了制图人员，它的精度也很高，提供的标注功能可以让制图人员很快的将零件的各个尺寸标准的标注出来，它的概念不仅体现在辅助制图方面，它更起到了设计助手的作用，CAD大大缩短了产品的制造周期，显著的提高了产品的质量，产生了巨大的经济效益。在制图和加工当中也会查找一些参考，这些文献当中包含了我们所设计的题目要用到的内容，我们设计当中的资料大部分是从文献中摘要的。这份毕业设计包含了这几年大学生活所取得的成绩，由于能力有限，难免会在一些方面出现错误，请老师指点和提出宝贵的意见，让我们做的更好！2011.3.15目录一、设计任务二、根据图纸进行工艺分析和制图三、根据图纸进行编制程序四、使用数控机床进行加工五、总结六、参考文献一.设计任务采用西门子数控系统，完成图示零件的加工任务：1.用绘图工具或者手工制图绘制零件图2.用数控仿真软件模拟加工演示3.建立正确的工艺文件4.编写加工程序5.制成成品二.根据图纸进行工艺分析一.分析零件图图示轴类配合件件1和件2，材料为45钢，经调制处理，件一毛配尺为130mmx50mm，件2毛配尺寸为100mmx50mm，根据零件图，进行认真分析，了解零件的材料，毛坯大小。加工性能；了解零件的几何尺寸，尺寸精度，形位公差表面粗糙度及热处理等技术要求。该零件加工部位主要包括件1的外轮廓(部分椭圆，一个锥度接若干外倒角)，件2的外轮廓。内孔（台阶孔.内螺纹.锥度及内倒角）.由图可知，必须安排件2固定在件1右侧，完成件2外轮廓的加工。因此在件1右侧进行Φ26mm外圆加工之前需先加工M30x1.5的外螺纹，通过Φ31mm的孔与外圆的配合及M30x1.5螺纹的固定，实现件2的准确定位，完成件2外轮廓的加工，同时保证了两零件部分同轴度的要求。件1轴的外圆与件2的孔配合部分（如Φ31mm与Φ32mm的外圆和孔），分别为做到负公差与正公差，满足配合要求。此外件1长度要求为120mm，件2长度要求为60mm。二.制定加工工序卡通过对零件图和技术要求进行分析，走刀路线.刀具选用和切削用量，完成加工工序卡的制定。A.确定工艺基准该零件为回转体零件，用数控车床进行加工，适合采用三爪卡盘装夹，为减小振动，在实际加工前，必须用气枪清理卡盘内残留铁屑。为保证同轴度，在装...
