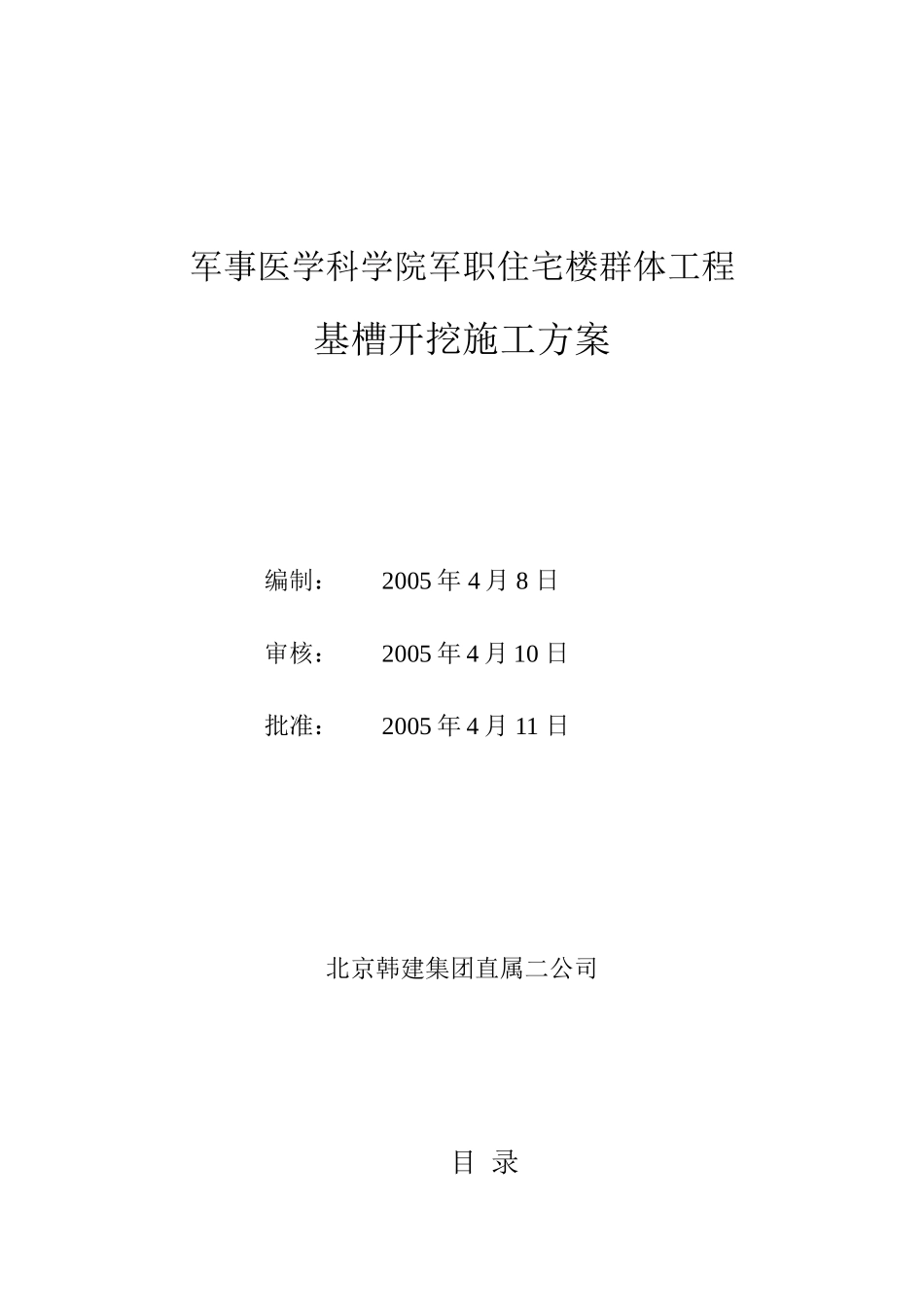

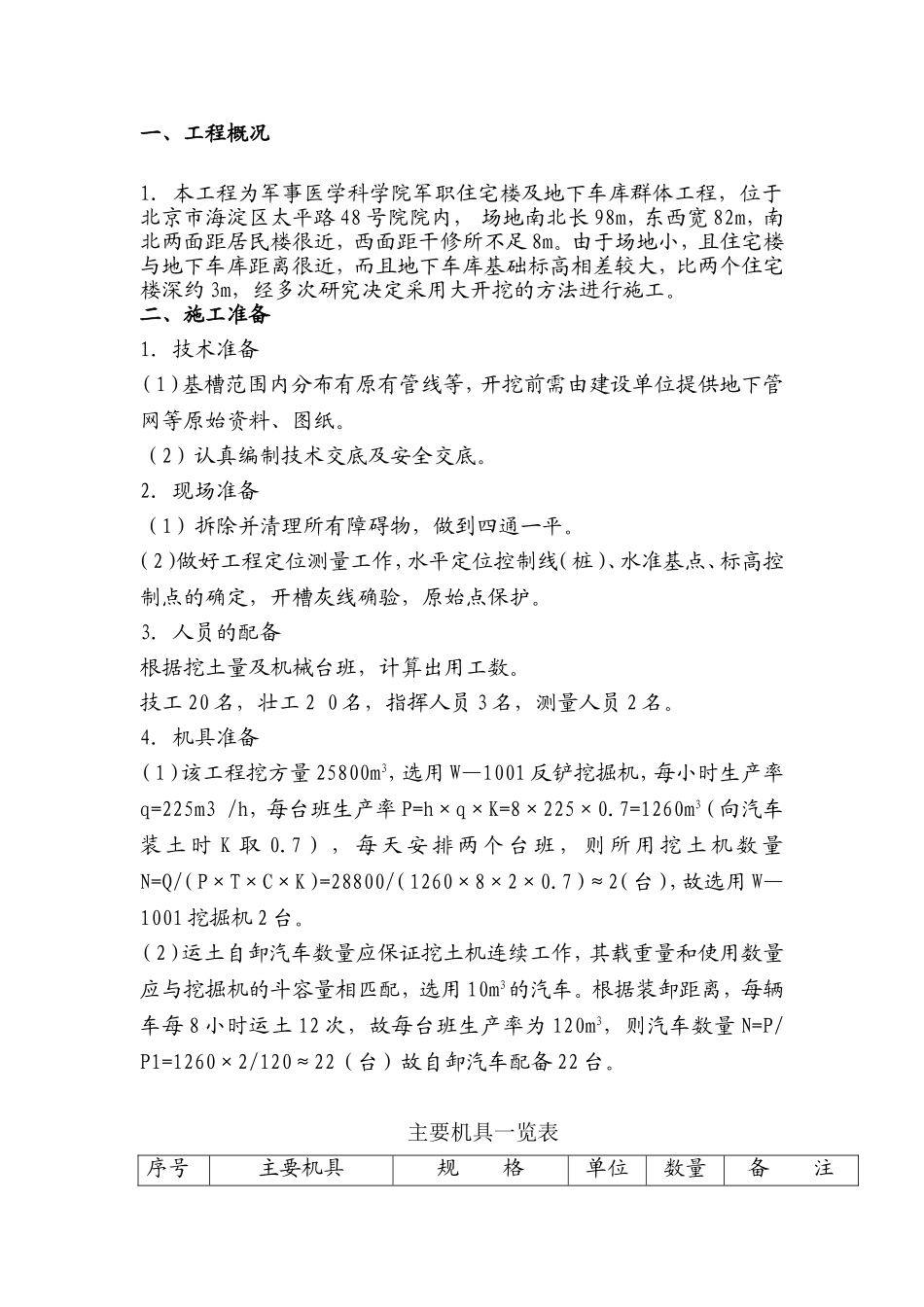

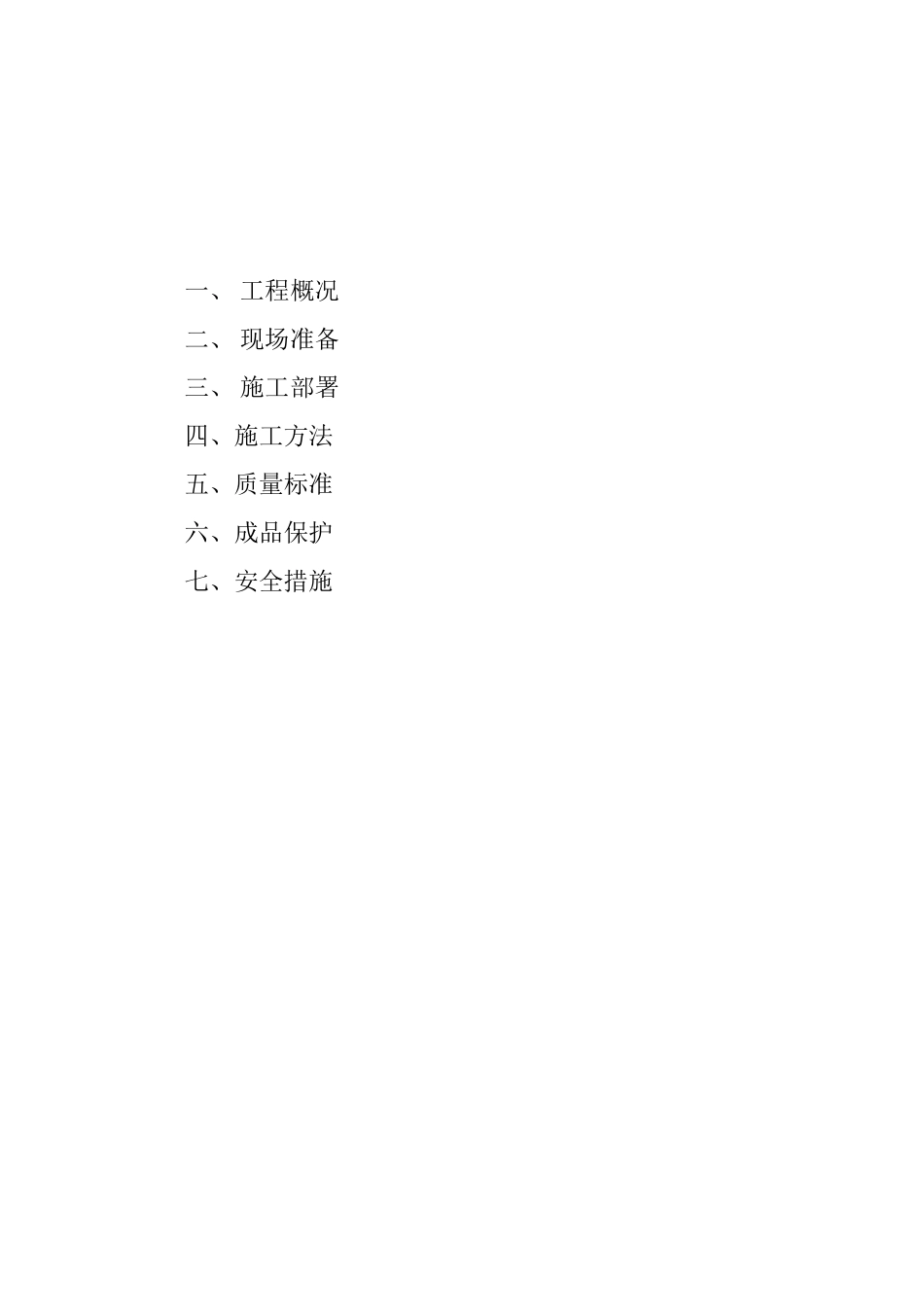

军事医学科学院军职住宅楼群体工程基槽开挖施工方案编制：2005年4月8日审核：2005年4月10日批准：2005年4月11日北京韩建集团直属二公司目录一、工程概况二、现场准备三、施工部署四、施工方法五、质量标准六、成品保护七、安全措施一、工程概况1.本工程为军事医学科学院军职住宅楼及地下车库群体工程，位于北京市海淀区太平路48号院院内，场地南北长98m，东西宽82m，南北两面距居民楼很近，西面距干修所不足8m。由于场地小，且住宅楼与地下车库距离很近，而且地下车库基础标高相差较大，比两个住宅楼深约3m，经多次研究决定采用大开挖的方法进行施工。二、施工准备1．技术准备（1）基槽范围内分布有原有管线等，开挖前需由建设单位提供地下管网等原始资料、图纸。（2）认真编制技术交底及安全交底。2.现场准备（1）拆除并清理所有障碍物，做到四通一平。（2）做好工程定位测量工作，水平定位控制线（桩）、水准基点、标高控制点的确定，开槽灰线确验，原始点保护。3．人员的配备根据挖土量及机械台班，计算出用工数。技工20名，壮工20名，指挥人员3名，测量人员2名。4．机具准备（1）该工程挖方量25800m3，选用W—1001反铲挖掘机，每小时生产率q=225m3/h，每台班生产率P=h×q×K=8×225×0.7=1260m3（向汽车装土时K取0.7），每天安排两个台班，则所用挖土机数量N=Q/（P×T×C×K）=28800/（1260×8×2×0.7）≈2（台），故选用W—1001挖掘机2台。（2）运土自卸汽车数量应保证挖土机连续工作，其载重量和使用数量应与挖掘机的斗容量相匹配，选用10m3的汽车。根据装卸距离，每辆车每8小时运土12次，故每台班生产率为120m3，则汽车数量N=P/P1=1260×2/120≈22（台）故自卸汽车配备22台。主要机具一览表序号主要机具规格单位数量备注1反铲挖土机W—1001型台22自卸汽车10m3台223手推车辆304铁锹把755测量工具经纬仪DJJ2—1型套1水准仪检查水准仪DS3型6潜水泵MSD330-12-6台3三、施工部署1.16＃住宅楼基底标高-3.63m、18＃住宅楼基底标高-3.87m，地下车库基底标高-5.77m，其中16＃、18＃住宅楼室内外高差0.9m，且0.3m需人工清底，故机挖2.5m左右，可一步挖到位，地下车库机挖5.47m，分2步开挖，第一步2.5m，第二步2.97m。局部车道入口及集水井处分三步控制设计标高。2.新建住宅楼及地下车库基槽基本为长方形，挖槽时挖土机由南北两侧往中间“之”字形边退边挖，自卸汽车停在挖土机后面装土。为节省场地，坡道为内置，基槽开挖后此处后补挡土墙。开挖总路线图如下：四、施工方法1．基槽开挖1）机械开挖（1）边坡喷锚，开挖边坡按1：0.1放坡，在开挖过程中注意对边坡加以保护。（2）开挖时在基槽边设标识杆，确定每步深度。（3）挖至最后一步时，需测量人员认真确定深度，防止超挖。2）人工清槽基槽内预留0.3ｍ人工清槽，清土采用塔吊上运。人工清200ｍｍ，预留100ｍｍ厚老土，进行钎探及验槽。验槽合格后清理最后100ｍｍ厚土，在混凝土垫层施工前用塑料布覆盖，防止水分散失。2．钎探1）基槽挖完后进行钎探，钎探布点采用梅花形布点，布点距离1.5m，采用外径25mm、长1800mm的标准钎探杆进行钎探。2）贯入前应检查触探杆的接头，不得松脱。穿心锤的重量10kg，贯入时，穿心锤落距500mm，使其自由下落，锤击时应避免偏心及侧向晃动，每30cm记录一次累计锤击数。3）当锤击已达50次，而贯入深度未达30cm时，可记录实际贯入深度并终止试验。3．人工回填土1）土料要求：土料含水量以手握成团、落地开花为宜，当含水量过大，应采取翻松、晾干、风干、换土回填，掺入干土或其他吸水性材料等措施，如土料过干，则应预先洒水湿润。土料内有机杂质不大于8%，回填前用5cm的铁筛将土内粒径较大的杂质筛出去。2）人工填土（1）回填土应先清除基坑内的杂物，并办好隐检手续。（2）本工程采用2：8灰土进行回填，灰土粒径不得大于15mm，严格按比例进行搅拌，回填土均要过筛，保证土颗粒大小。用手推车送土，以人工用铁锹等工具进行回填。（3）回填时从东南角开始往西北角自下而上分层回填，每层虚铺厚度300mm，随铺随用打夯机进行夯实。3）取样及检验（1）每层回填土夯实之后采用环刀法取样测定土的干密度，计...
