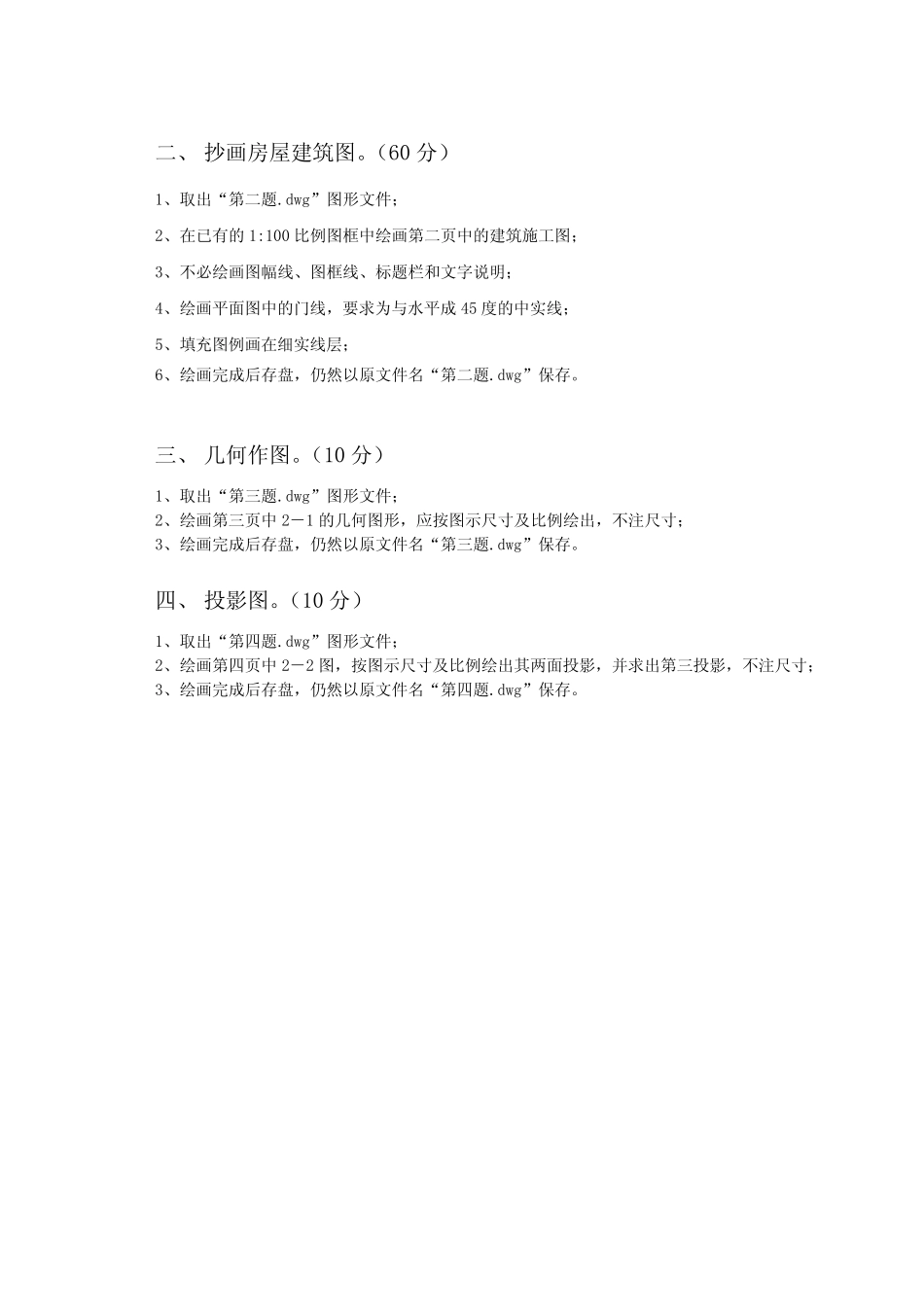

计算机辅助设计绘图员技能鉴定试题(建筑类)A考试说明:1、本试卷共4题;2、考生须在考评员指定的硬盘驱动器下建立一个以自己准考证后8位命名的文件夹;3、考生在考评员指定的目录,查找“绘图员考试资源02”文件,并据考场主考官提供的密码解压到考生已建立的考生文件夹中;4、然后依次打开相应的4个图形文件,按题目要求在其上作图,完成后仍然以原来图形文件名保存作图结果,确保文件保存在考生已建立的文件夹中,否则不得分.....;5、考试时间为180分钟。一、基本设置(20分)打开图形文件“第一题.dwg”,在其中完成下列工作:1.按以下规定设置图层及线型,并设定线型比例:图层名称颜色(颜色号)线型线宽0白色(7)实线CONTINUOUS0.60mm(粗实线用)01红色(1)实线CONTINUOUS0.15mm(细实线,尺寸标注及文字用)02青色(4)实线CONTINUOUS0.30mm(中实线用)03绿色(3)点画线ISO04W1000.15mm04黄色(2)虚线ISO02W1000.15mm2.按1:1的比例设置A3图幅(横装)一张,留装订边,画出图框线;3.按国家标准规定设置有关的文字样式,然后画出并填写如下图所示的标题栏,不标注尺寸;4.完成以上各项后,仍然以原文件名“第一题.dwg”保存。姓名:单位:准考证号码:二、抄画房屋建筑图。(60分)1、取出“第二题.dwg”图形文件;2、在已有的1:100比例图框中绘画第二页中的建筑施工图;3、不必绘画图幅线、图框线、标题栏和文字说明;4、绘画平面图中的门线,要求为与水平成45度的中实线;5、填充图例画在细实线层;6、绘画完成后存盘,仍然以原文件名“第二题.dwg”保存。三、几何作图。(10分)1、取出“第三题.dwg”图形文件;2、绘画第三页中2-1的几何图形,应按图示尺寸及比例绘出,不注尺寸;3、绘画完成后存盘,仍然以原文件名“第三题.dwg”保存。四、投影图。(10分)1、取出“第四题.dwg”图形文件;2、绘画第四页中2-2图,按图示尺寸及比例绘出其两面投影,并求出第三投影,不注尺寸;3、绘画完成后存盘,仍然以原文件名“第四题.dwg”保存。二、抄画房屋建筑图三、几何作图四、投影作图
