土工实验报告VIP免费

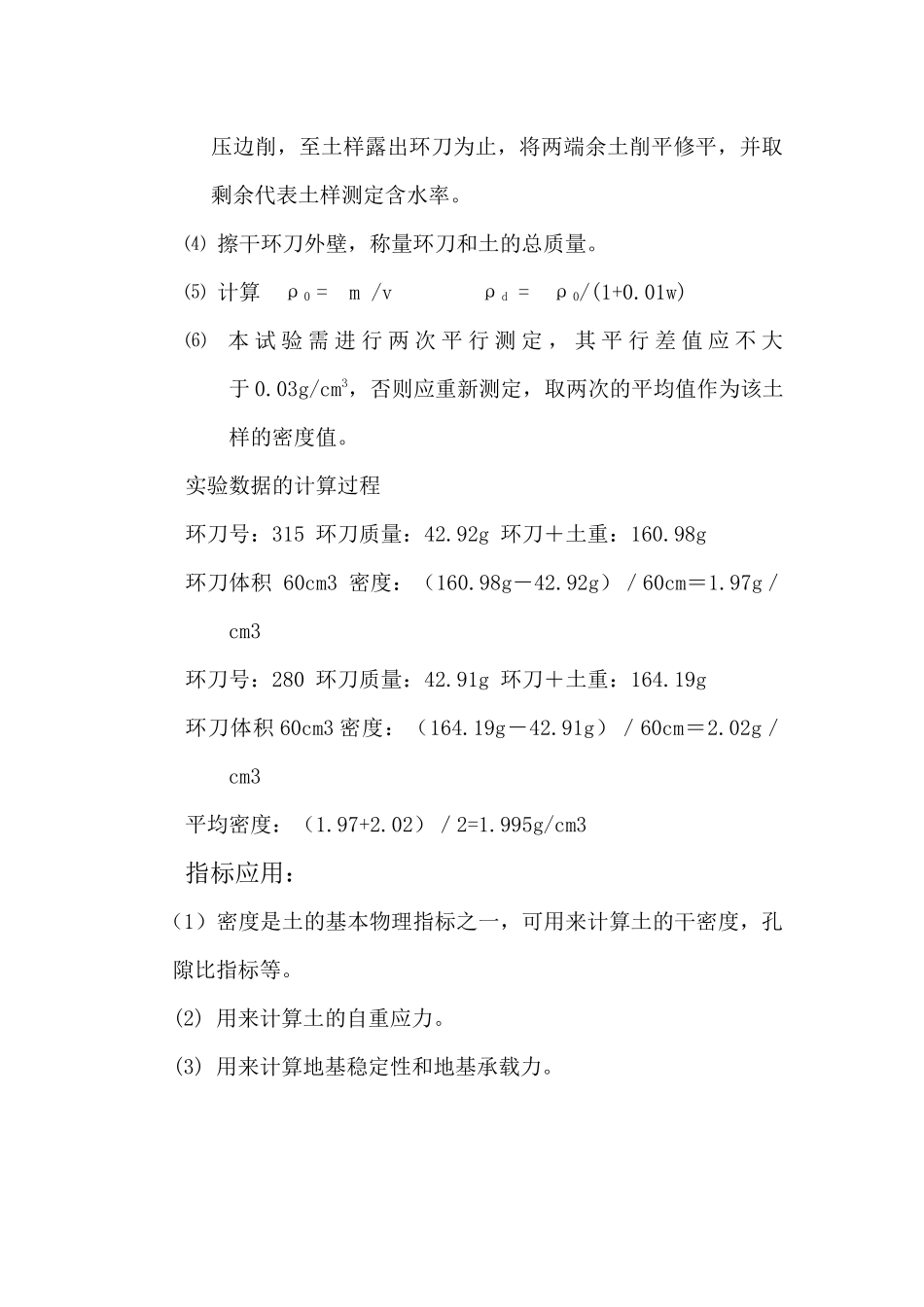

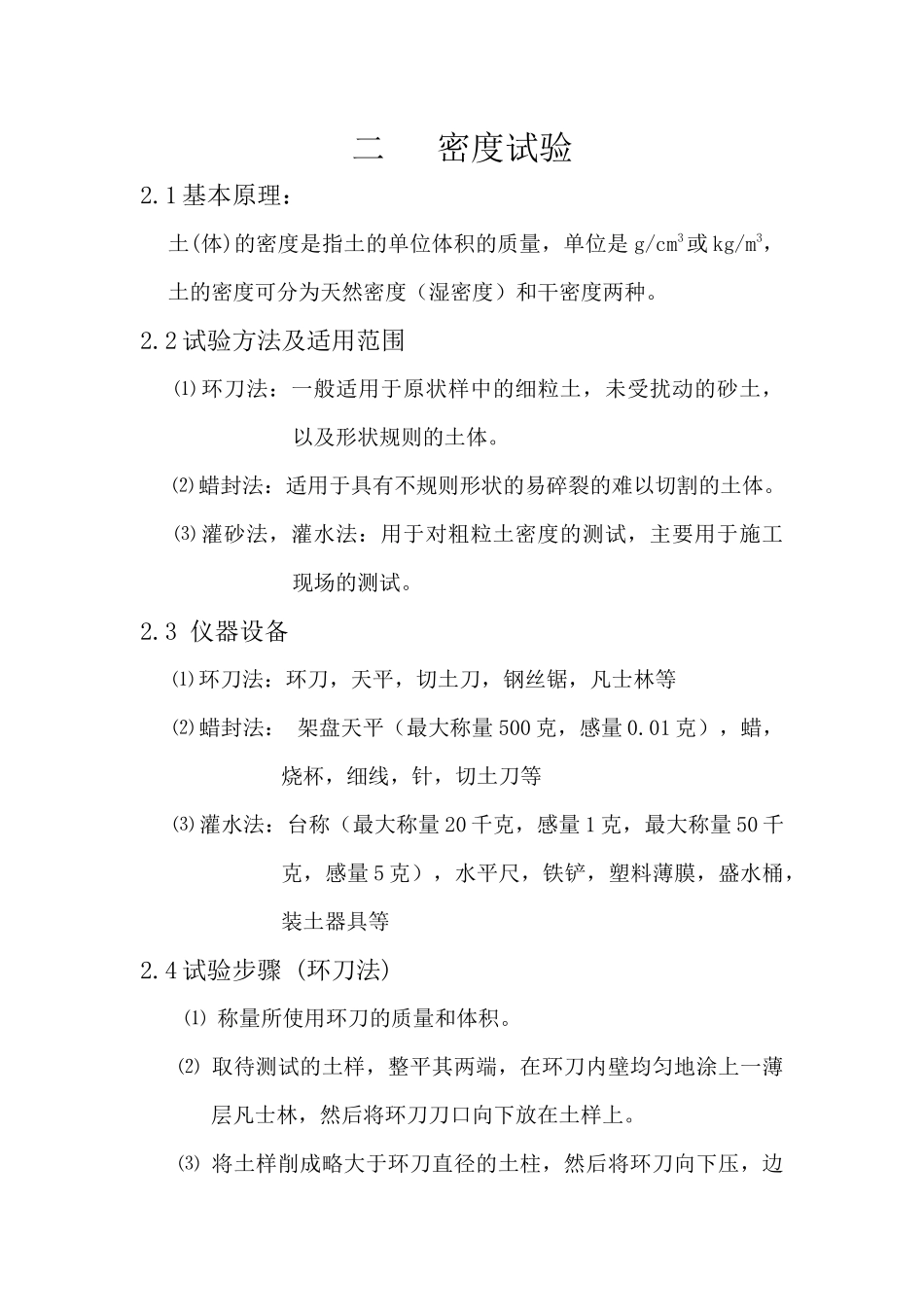

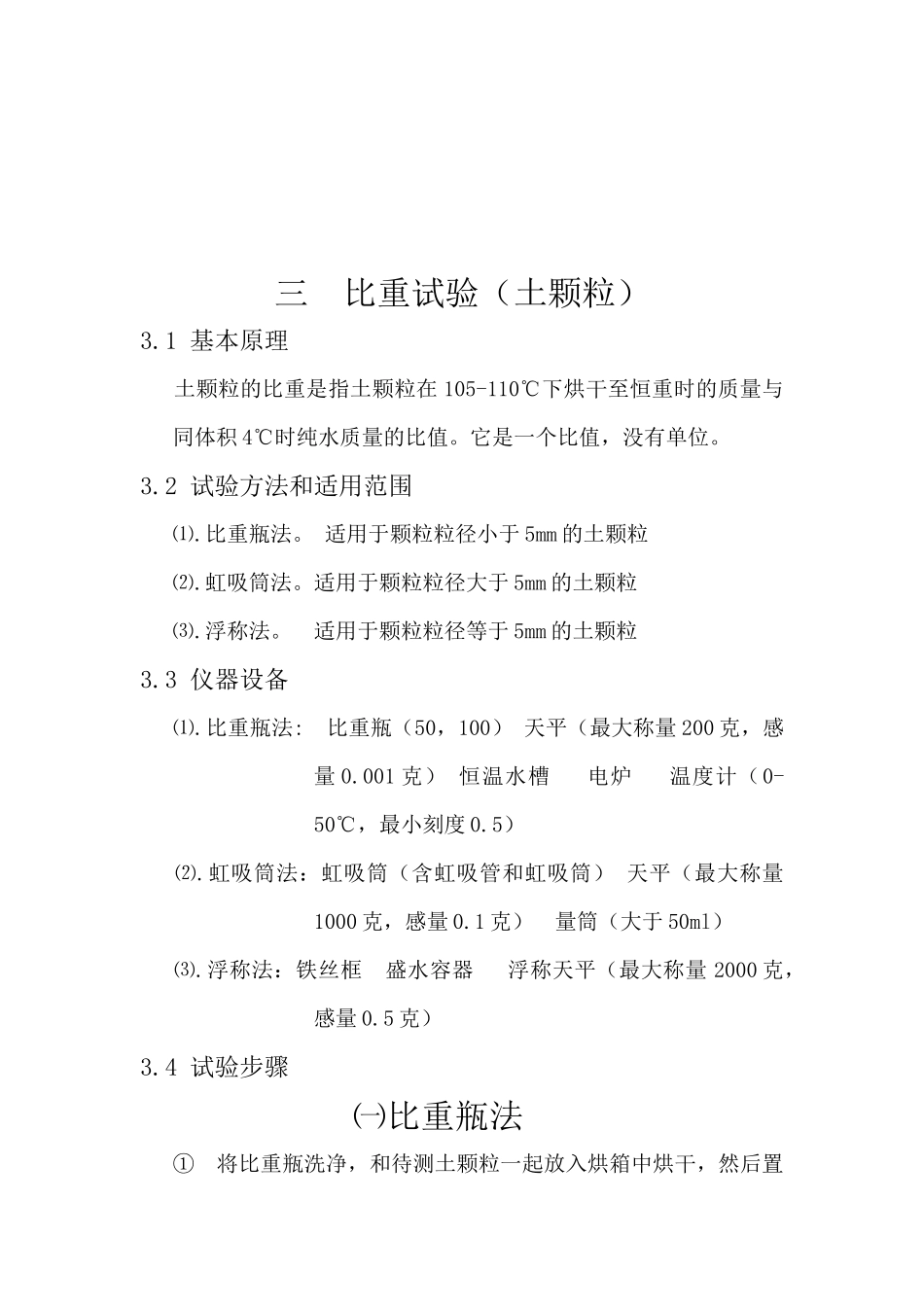

二密度试验2.1基本原理：土(体)的密度是指土的单位体积的质量，单位是g/cm3或kg/m3，土的密度可分为天然密度（湿密度）和干密度两种。2.2试验方法及适用范围⑴环刀法：一般适用于原状样中的细粒土，未受扰动的砂土，以及形状规则的土体。⑵蜡封法：适用于具有不规则形状的易碎裂的难以切割的土体。⑶灌砂法，灌水法：用于对粗粒土密度的测试，主要用于施工现场的测试。2.3仪器设备⑴环刀法：环刀，天平，切土刀，钢丝锯，凡士林等⑵蜡封法：架盘天平（最大称量500克，感量0.01克），蜡，烧杯，细线，针，切土刀等⑶灌水法：台称（最大称量20千克，感量1克，最大称量50千克，感量5克），水平尺，铁铲，塑料薄膜，盛水桶，装土器具等2.4试验步骤(环刀法)⑴称量所使用环刀的质量和体积。⑵取待测试的土样，整平其两端，在环刀内壁均匀地涂上一薄层凡士林，然后将环刀刀口向下放在土样上。⑶将土样削成略大于环刀直径的土柱，然后将环刀向下压，边压边削，至土样露出环刀为止，将两端余土削平修平，并取剩余代表土样测定含水率。⑷擦干环刀外壁，称量环刀和土的总质量。⑸计算ρ0=m/vρd=ρ0/(1+0.01w)⑹本试验需进行两次平行测定，其平行差值应不大于0.03g/cm3，否则应重新测定，取两次的平均值作为该土样的密度值。实验数据的计算过程环刀号：315环刀质量：42.92g环刀＋土重：160.98g环刀体积60cm3密度：（160.98g－42.92g）／60cm＝1.97g／cm3环刀号：280环刀质量：42.91g环刀＋土重：164.19g环刀体积60cm3密度：（164.19g－42.91g）／60cm＝2.02g／cm3平均密度：（1.97+2.02）／2=1.995g/cm3指标应用：（1）密度是土的基本物理指标之一，可用来计算土的干密度，孔隙比指标等。(2)用来计算土的自重应力。(3)用来计算地基稳定性和地基承载力。三比重试验（土颗粒）3.1基本原理土颗粒的比重是指土颗粒在105-110℃下烘干至恒重时的质量与同体积4℃时纯水质量的比值。它是一个比值，没有单位。3.2试验方法和适用范围⑴.比重瓶法。适用于颗粒粒径小于5mm的土颗粒⑵.虹吸筒法。适用于颗粒粒径大于5mm的土颗粒⑶.浮称法。适用于颗粒粒径等于5mm的土颗粒3.3仪器设备⑴.比重瓶法:比重瓶（50，100）天平（最大称量200克，感量0.001克）恒温水槽电炉温度计（0-50℃，最小刻度0.5）⑵.虹吸筒法：虹吸筒（含虹吸管和虹吸筒）天平（最大称量1000克，感量0.1克）量筒（大于50ml）⑶.浮称法：铁丝框盛水容器浮称天平（最大称量2000克，感量0.5克）3.4试验步骤㈠比重瓶法①将比重瓶洗净，和待测土颗粒一起放入烘箱中烘干，然后置于干燥器内，冷却后称比重瓶的质量（空瓶）。②称取烘干土样装入比重瓶内，称试样和瓶的总质量。100ml比重瓶装入约15克烘干土，50ml比重瓶装入约10克烘干土③向比重瓶内注入半瓶纯水，摇动比重瓶，然后放在带有细砂的电炉上煮沸，粘性土，粉土沸腾时间不小于1小时，砂土沸腾时间不小于30分钟。④将煮沸冷却的纯水注入已煮好的比重瓶内，要求将瓶塞插入后要有多余的水分能从瓶塞的毛细管中溢出。然后将比重瓶放入恒温水槽内，直至水温稳定为止。当比重瓶中上部悬液澄清时，取出比重瓶，擦干瓶的外壁，称量比重瓶，水，和试样的总质量，并测定瓶内的水温。⑤查表找出该水温下装满水的瓶的质量。⑥计算：Gs=md/(mbw+md-mbws)*GitGs:土颗粒的比重md:干土的质量（克）Git：某温度时纯水或中性液体的比重（可查表）mbw：注满水时瓶的质量（克）mbws：试验结束时比重瓶，土和水的总质量（克）实验数据及计算过程比重瓶号128温度（1）23液体比重（2）1比重瓶质量（g）（3）23.820瓶＋干土质量（g）（4）33.488干土质量（g）（5）（4）－（3）9.668瓶＋满瓶液体质量（g）（6）74.019瓶＋液体＋土总质量（g）（7）80.135与干土同体积液体的质量（g）（8）（5）＋（6）－（7）3.552土的比重（9）（5）／（5）＊（2）2.7223.5注意事项：①试样中所使用的纯水要煮沸以除去水中所含气体。②如果土中含有盐分，要用中性液体代替纯水。③比重瓶煮沸冷却后家纯水时要缓慢，插入瓶塞时也要缓慢。④粗颗粒做比重时要先做饱和晾干，不能直接将烘干的土颗粒放入虹吸筒中。3.6指标应用：比重用于...
