土木工程(桩基础)毕业设计VIP免费

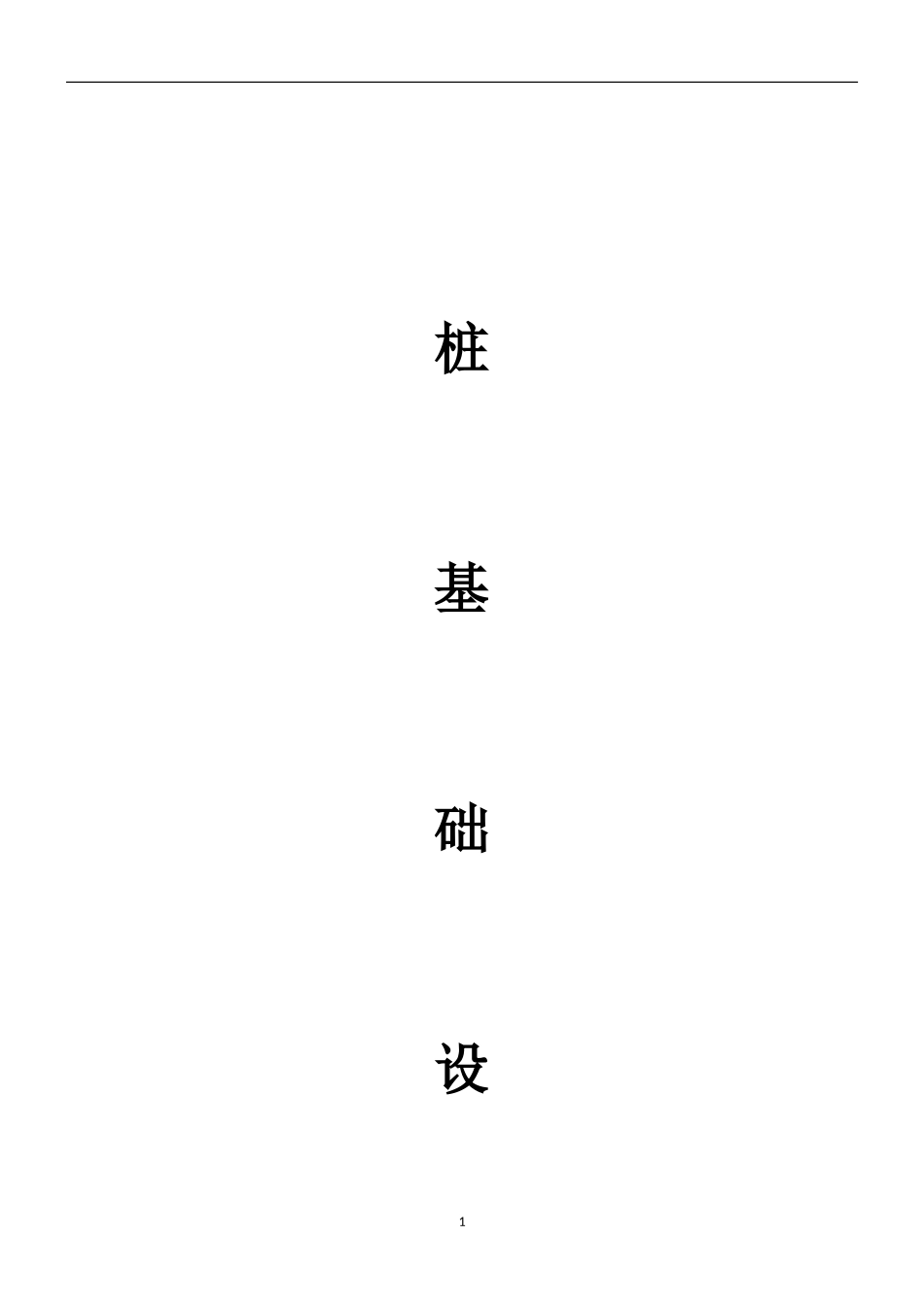

土木工程(桩基础)毕业设计_第1页
1/27

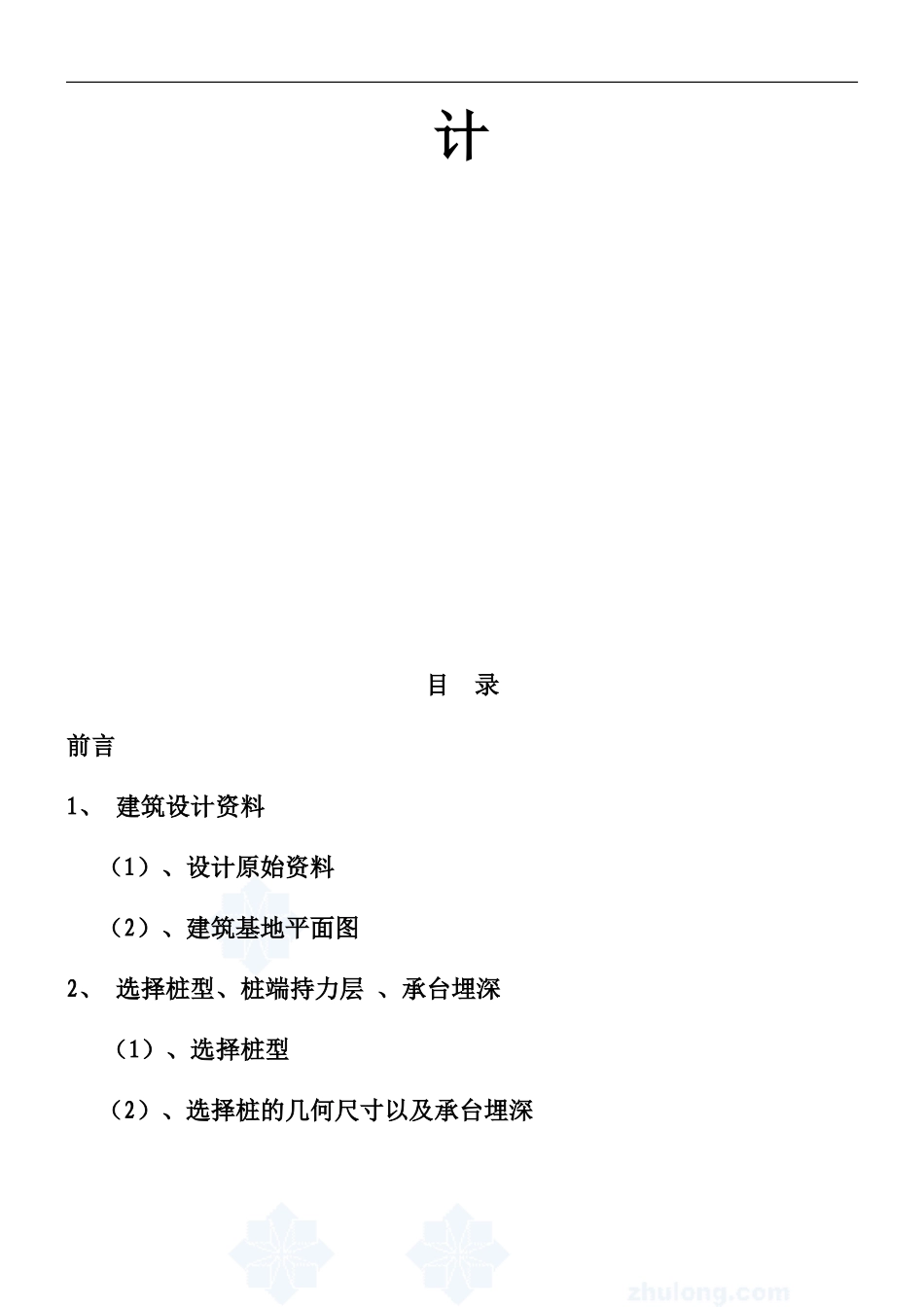

土木工程(桩基础)毕业设计_第2页
2/27

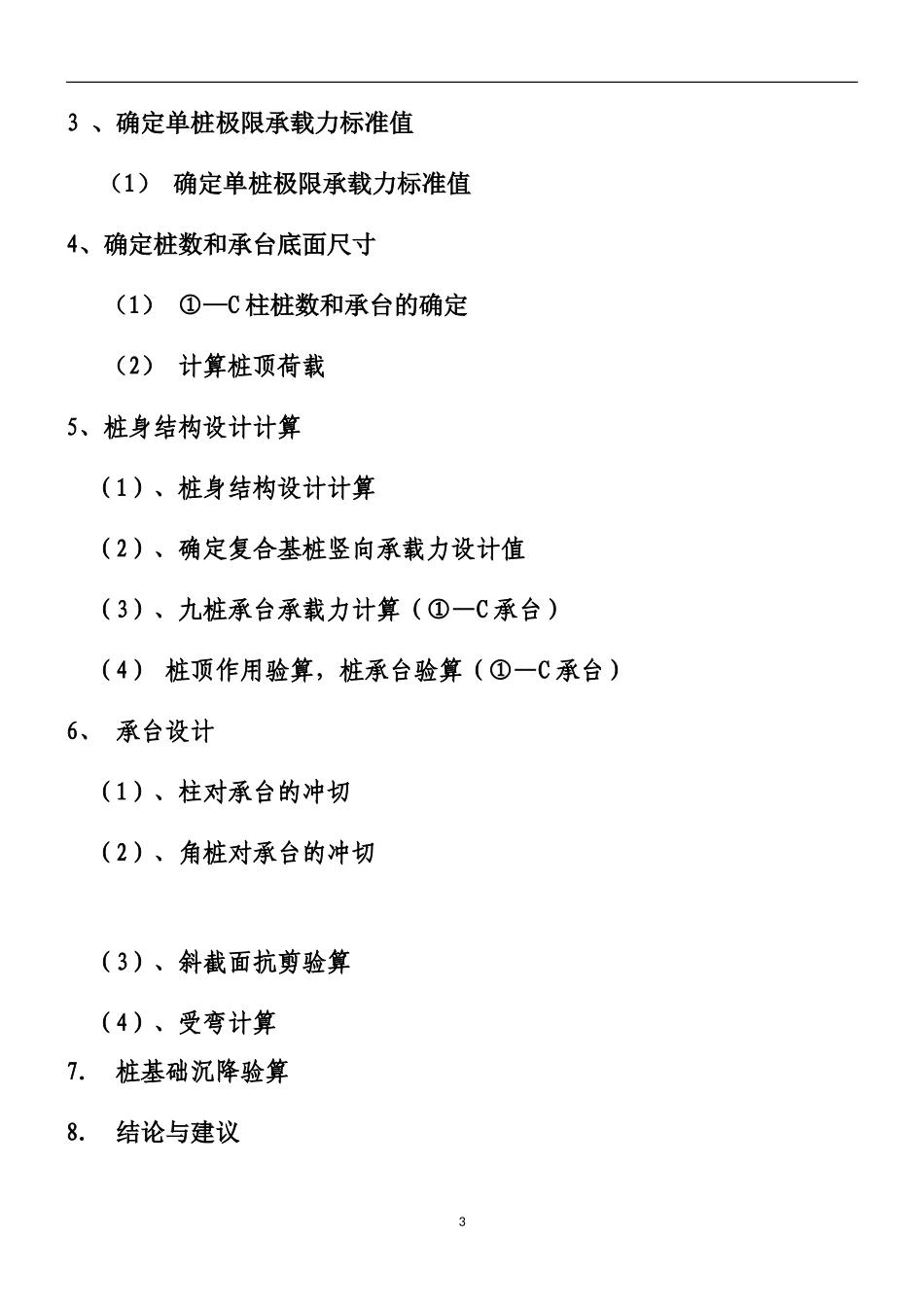

土木工程(桩基础)毕业设计_第3页
3/27
1桩基础设2计目录前言1、建筑设计资料(1)、设计原始资料(2)、建筑基地平面图2、选择桩型、桩端持力层、承台埋深(1)、选择桩型(2)、选择桩的几何尺寸以及承台埋深33、确定单桩极限承载力标准值(1)确定单桩极限承载力标准值4、确定桩数和承台底面尺寸(1)①—C柱桩数和承台的确定(2)计算桩顶荷载5、桩身结构设计计算(1)、桩身结构设计计算(2)、确定复合基桩竖向承载力设计值(3)、九桩承台承载力计算(①—C承台)(4)桩顶作用验算,桩承台验算(①—C承台)6、承台设计(1)、柱对承台的冲切(2)、角桩对承台的冲切(3)、斜截面抗剪验算(4)、受弯计算7.桩基础沉降验算8.结论与建议4结束语参考文献51、建筑设计资料(1)、设计原始资料拟建三明大酒店工程位于三明市东兴五路以南,其东临电子商城,西侧为居民住宅,房地产公司。南侧为儿童服装设计公司。拟建建筑物为一框架结构,地面以上9层,地下2层,总建筑面积27000m2。基坑长约60m,宽约40m,基坑开挖深度6m。本次设计主要是对酒店的某根柱进行桩基础设计,作用于该柱(600mm×400mm)柱底面(基础顶面)处的荷载基本组合设计值有两类:最大轴力组合:轴向力F=6200kN,柱底弯矩为M=510kN·m,水平荷载V=285kN;桩身采用C30的混凝土浇筑。最大弯矩组合:轴向力F=4715kN,柱底弯矩为M=670kN·m,水平荷载V=385kN;(M、H作用于柱的长边方向且均为从左指向右)。基坑周边无复杂管线,有利于基坑施工。根据钻探揭露,拟建场区地貌单元为阶地,地形较平坦,场地四周均无特殊情况分布。在基坑支护影响范围内,自上而下有下列土层:①-1层填土:灰色,稍密,主要由碎石、碎砖、建筑垃圾组成,硬质含量30-60%,填龄大于5年。②层粉质粘土:黄褐色,可塑~硬塑,含少量铁锰结核,稍有光泽,无摇震反应,干强度中等,韧性中等。③层粉质粘土:黄褐色,可塑,局部软塑,稍有光泽,无摇震反应,干强度中等,韧性中等。④层细砂:褐黄,黄色,细砂为主,含少量粘性土,分选性较好,成分多为石英质,含云母,很湿~饱和,稍密状态。⑤砂土状强风化花岗岩(γ52(3)c):浅肉红色,原岩结构基本保留,岩芯呈砂土状,岩芯手可掰碎,遇水易散、易软化,干钻困难,岩体基本质量等级为Ⅴ级。该层全场地分布,层厚5.00-16.50m测得孔内初见水位埋深2.00~6.50m,稳定水位埋深2.20~6.20m。地下水位埋深按3米计算,场地地下水对混凝土无腐蚀性影响。6场地土体情况一览序号类别(名称)厚度h(m)重度γ(kN/m3)土粒重度γs(kN/m3)含水率ω(%)液限ωL塑限ωP渗透系数k(m3/d)内摩擦角φk(°)黏聚力ck(kPa)压缩模量Es(MPa)承载力标准值fak(kPa)1填土1.518.528.520.727.917.70.005810-2粉质粘土6.519.02921.328.318.20.0820185.501253粉质粘土319.929.525.028.718.10.0725309.831704细砂520.530.520.8--1.327015.902205砂土状强风化花岗岩1221.0-----332835.0270(2)、建筑基地平面图72、选择桩型、桩端持力层、承台埋深(1)、选择桩型因为框架跨度大而且不均匀,柱底荷载大,不宜采用浅基础。又因为灌注桩具有承载力能力高,施工方便,工期短,造价低,施工时无振动、无地面隆起或侧移,对周边建筑物危害小,使用范围大,适用于各种地质条件。所以,根据施工场地属于市区,地基条件以及场地周围环境条件,应该选择灌注桩基础。(2)、选择桩的几何尺寸以及承台埋深因为基坑开挖深度为6米;依据地基土的分布,第①层灰色的填土,厚度为1.5米,第②层是黄褐色粉质粘土,厚度为6.5米,既不用考虑;第③层是黄褐色粉质粘土,厚度为3米,承载力低,土层太薄,不宜做持力层;第④层是黄褐色、黄色细砂土,厚度为5米,很湿~饱和,稍密状态,土层比较薄,8桩承载力不够,所以不宜做持力层;第⑤层浅肉红色砂土状强风化花岗岩(γ52(3)c),厚度为12米,桩端承载力也比较高;所以,综上各方面的情况应该选择第⑤层为持力层。桩端全断面进入持力层1.0m(>2d),工程桩入土深度为h。故:选择承台埋深为2.0m,桩基得有效桩长即为11-2=9.0m。桩截面尺寸选用:由于经验关系建议:楼层<10时,桩边长取300~400,故取d=350m,由施工设备要求,桩分为两...
