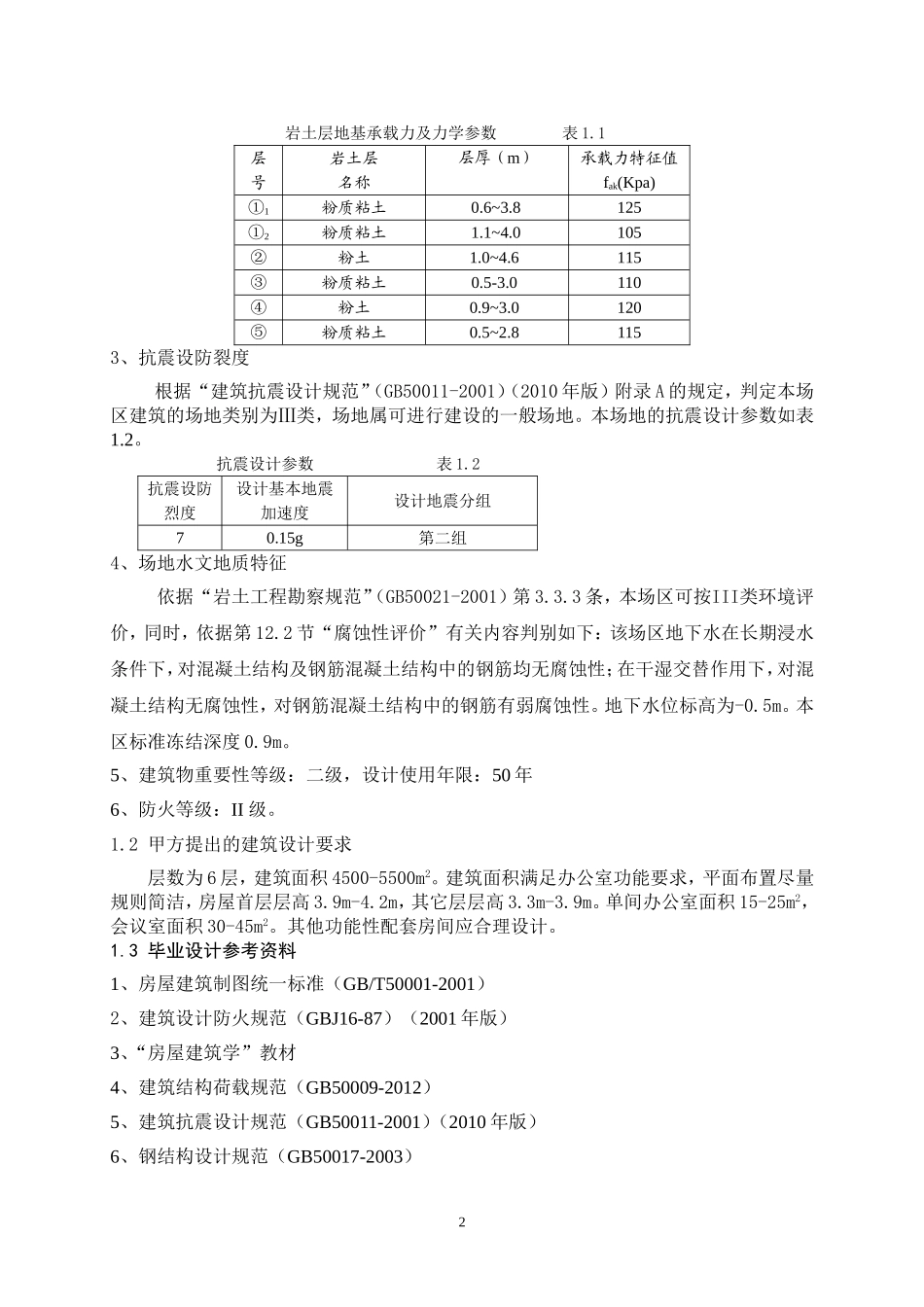

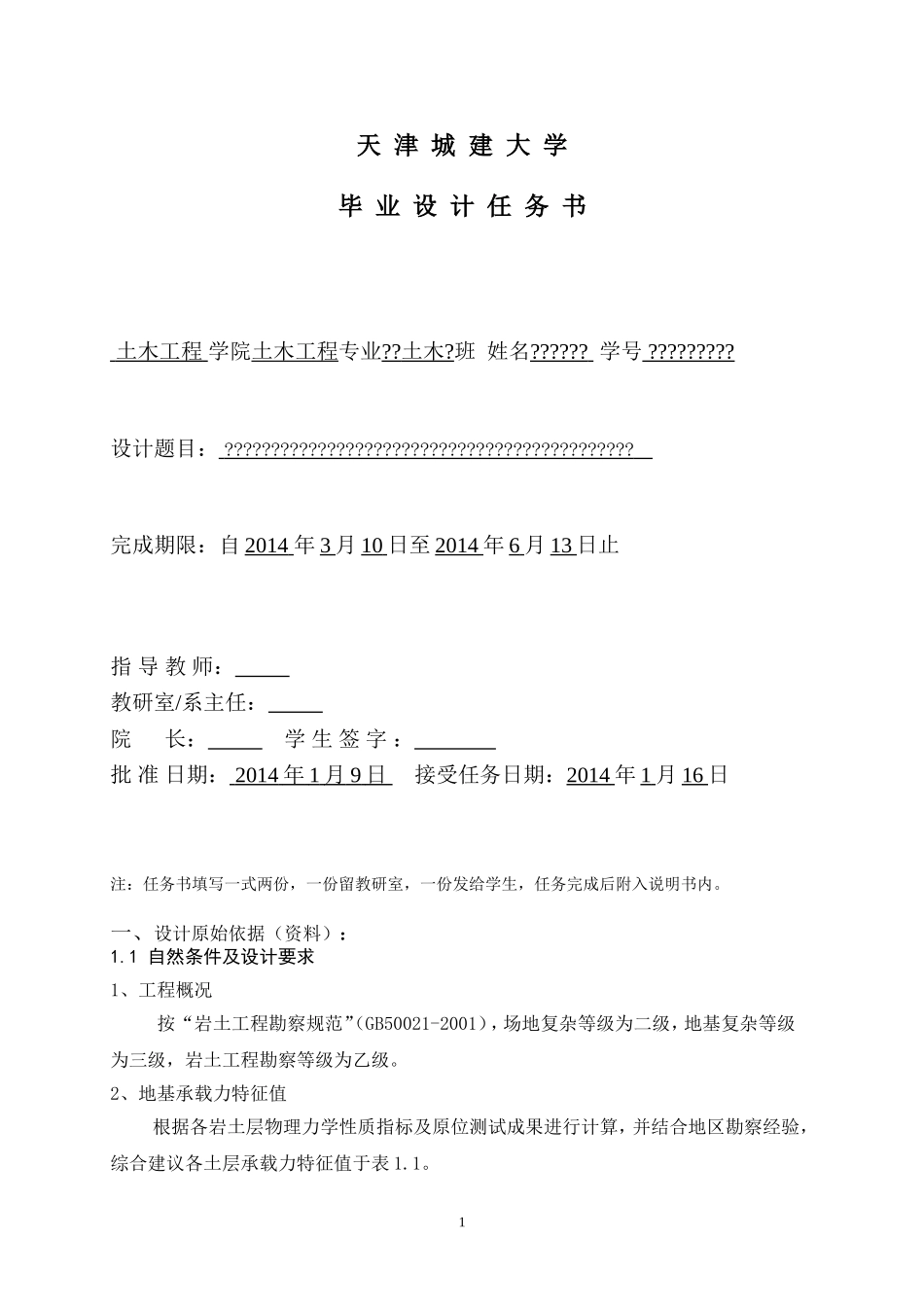

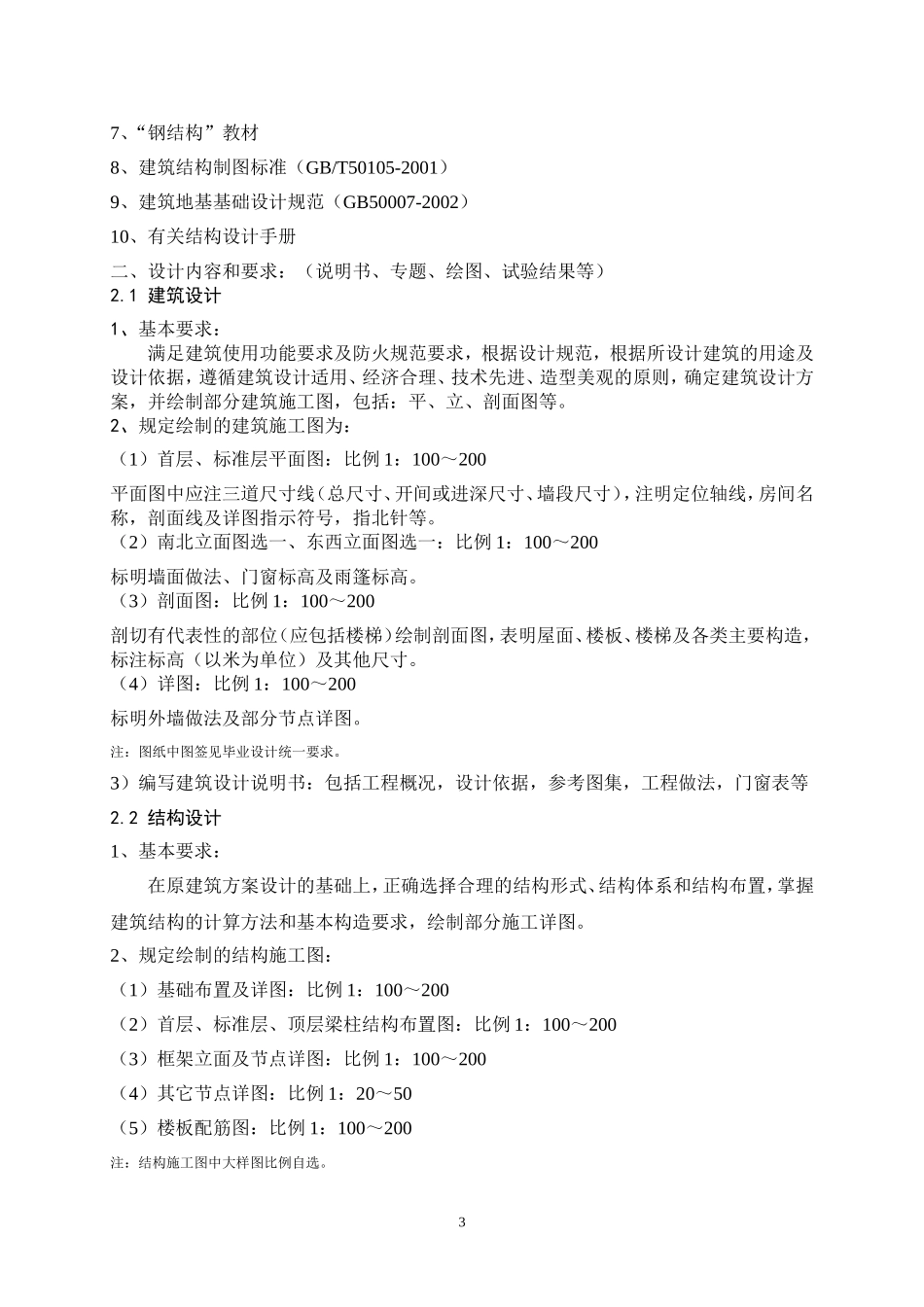

天津城建大学毕业设计任务书土木工程学院土木工程专业??土木?班姓名??????学号?????????设计题目：????????????????????????????????????????????完成期限：自2014年3月10日至2014年6月13日止指导教师：教研室/系主任：院长：学生签字：批准日期：2014年1月9日接受任务日期：2014年1月16日注：任务书填写一式两份，一份留教研室，一份发给学生，任务完成后附入说明书内。一、设计原始依据（资料）：1.1自然条件及设计要求1、工程概况按“岩土工程勘察规范”（GB50021-2001），场地复杂等级为二级，地基复杂等级为三级，岩土工程勘察等级为乙级。2、地基承载力特征值根据各岩土层物理力学性质指标及原位测试成果进行计算，并结合地区勘察经验，综合建议各土层承载力特征值于表1.1。1岩土层地基承载力及力学参数表1.1层号岩土层名称层厚（m）承载力特征值fak(Kpa)①1粉质粘土0.6~3.8125①2粉质粘土1.1~4.0105②粉土1.0~4.6115③粉质粘土0.5-3.0110④粉土0.9~3.0120⑤粉质粘土0.5~2.81153、抗震设防裂度根据“建筑抗震设计规范”（GB50011-2001）（2010年版）附录A的规定，判定本场区建筑的场地类别为Ⅲ类，场地属可进行建设的一般场地。本场地的抗震设计参数如表1.2。抗震设计参数表1.2抗震设防烈度设计基本地震加速度设计地震分组70.15g第二组4、场地水文地质特征依据“岩土工程勘察规范”（GB50021-2001）第3.3.3条，本场区可按III类环境评价，同时，依据第12.2节“腐蚀性评价”有关内容判别如下：该场区地下水在长期浸水条件下，对混凝土结构及钢筋混凝土结构中的钢筋均无腐蚀性；在干湿交替作用下，对混凝土结构无腐蚀性，对钢筋混凝土结构中的钢筋有弱腐蚀性。地下水位标高为-0.5m。本区标准冻结深度0.9m。5、建筑物重要性等级：二级，设计使用年限：50年6、防火等级：II级。1.2甲方提出的建筑设计要求层数为6层，建筑面积4500-5500m2。建筑面积满足办公室功能要求，平面布置尽量规则简洁，房屋首层层高3.9m-4.2m，其它层层高3.3m-3.9m。单间办公室面积15-25m2，会议室面积30-45m2。其他功能性配套房间应合理设计。1.3毕业设计参考资料1、房屋建筑制图统一标准（GB/T50001-2001）2、建筑设计防火规范（GBJ16-87）（2001年版）3、“房屋建筑学”教材4、建筑结构荷载规范（GB50009-2012）5、建筑抗震设计规范（GB50011-2001）（2010年版）6、钢结构设计规范（GB50017-2003）27、“钢结构”教材8、建筑结构制图标准（GB/T50105-2001）9、建筑地基基础设计规范（GB50007-2002）10、有关结构设计手册二、设计内容和要求：（说明书、专题、绘图、试验结果等）2.1建筑设计1、基本要求：满足建筑使用功能要求及防火规范要求，根据设计规范，根据所设计建筑的用途及设计依据，遵循建筑设计适用、经济合理、技术先进、造型美观的原则，确定建筑设计方案，并绘制部分建筑施工图，包括：平、立、剖面图等。2、规定绘制的建筑施工图为：（1）首层、标准层平面图：比例1：100～200平面图中应注三道尺寸线（总尺寸、开间或进深尺寸、墙段尺寸），注明定位轴线，房间名称，剖面线及详图指示符号，指北针等。（2）南北立面图选一、东西立面图选一：比例1：100～200标明墙面做法、门窗标高及雨篷标高。（3）剖面图：比例1：100～200剖切有代表性的部位（应包括楼梯）绘制剖面图，表明屋面、楼板、楼梯及各类主要构造，标注标高（以米为单位）及其他尺寸。（4）详图：比例1：100～200标明外墙做法及部分节点详图。注：图纸中图签见毕业设计统一要求。3）编写建筑设计说明书：包括工程概况，设计依据，参考图集，工程做法，门窗表等2.2结构设计1、基本要求：在原建筑方案设计的基础上，正确选择合理的结构形式、结构体系和结构布置，掌握建筑结构的计算方法和基本构造要求，绘制部分施工详图。2、规定绘制的结构施工图：（1）基础布置及详图：比例1：100～200（2）首层、标准层、顶层梁柱结构布置图：比例1：100～200（3）框架立面及节点详图：比例1：100～200（4）其它节点详图：比例1：20～50（5）楼板配筋图：比例1：100～200注：结构施工图中大样图比例自选。33、结构设计计算书内容：说明如何确...
