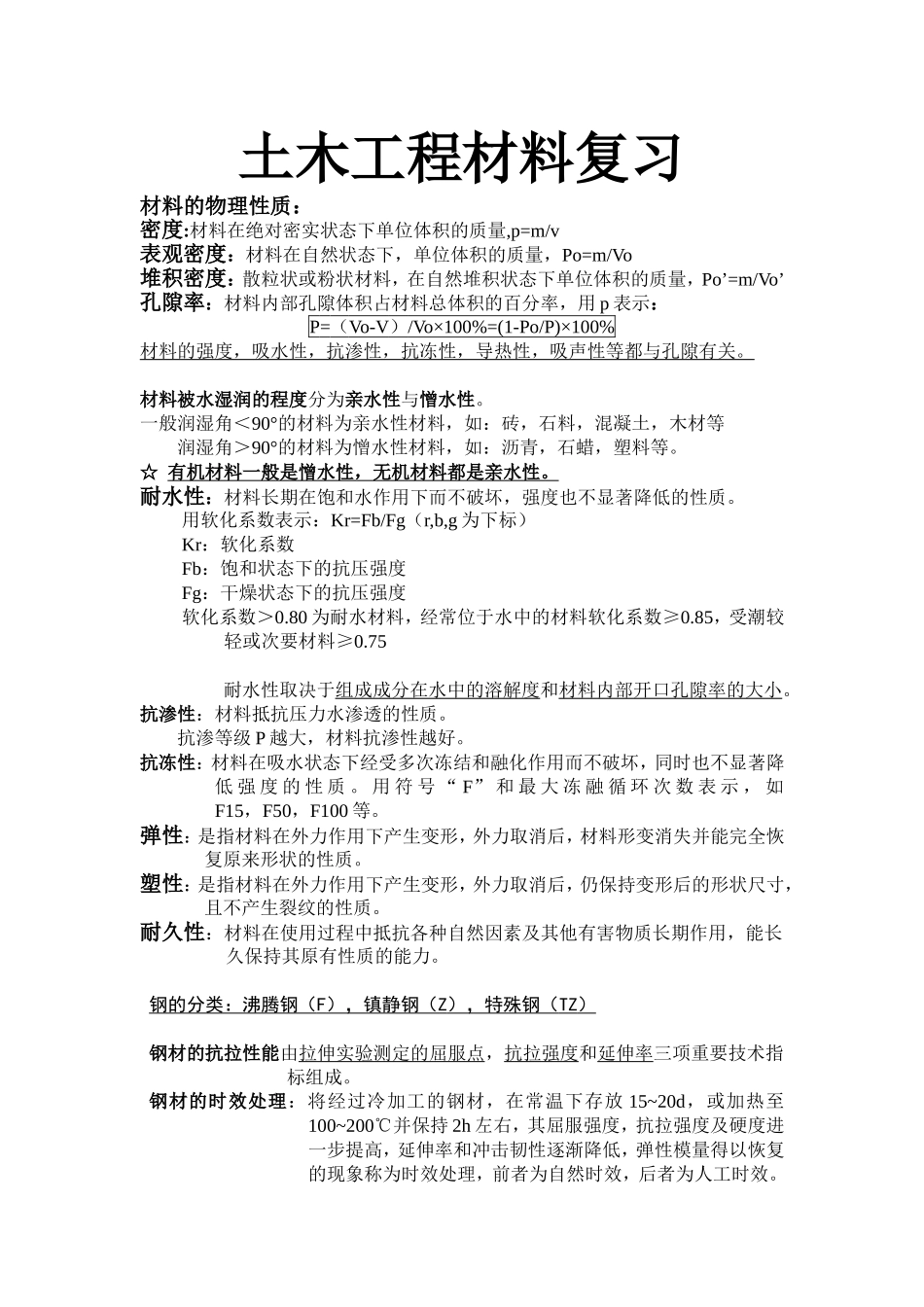

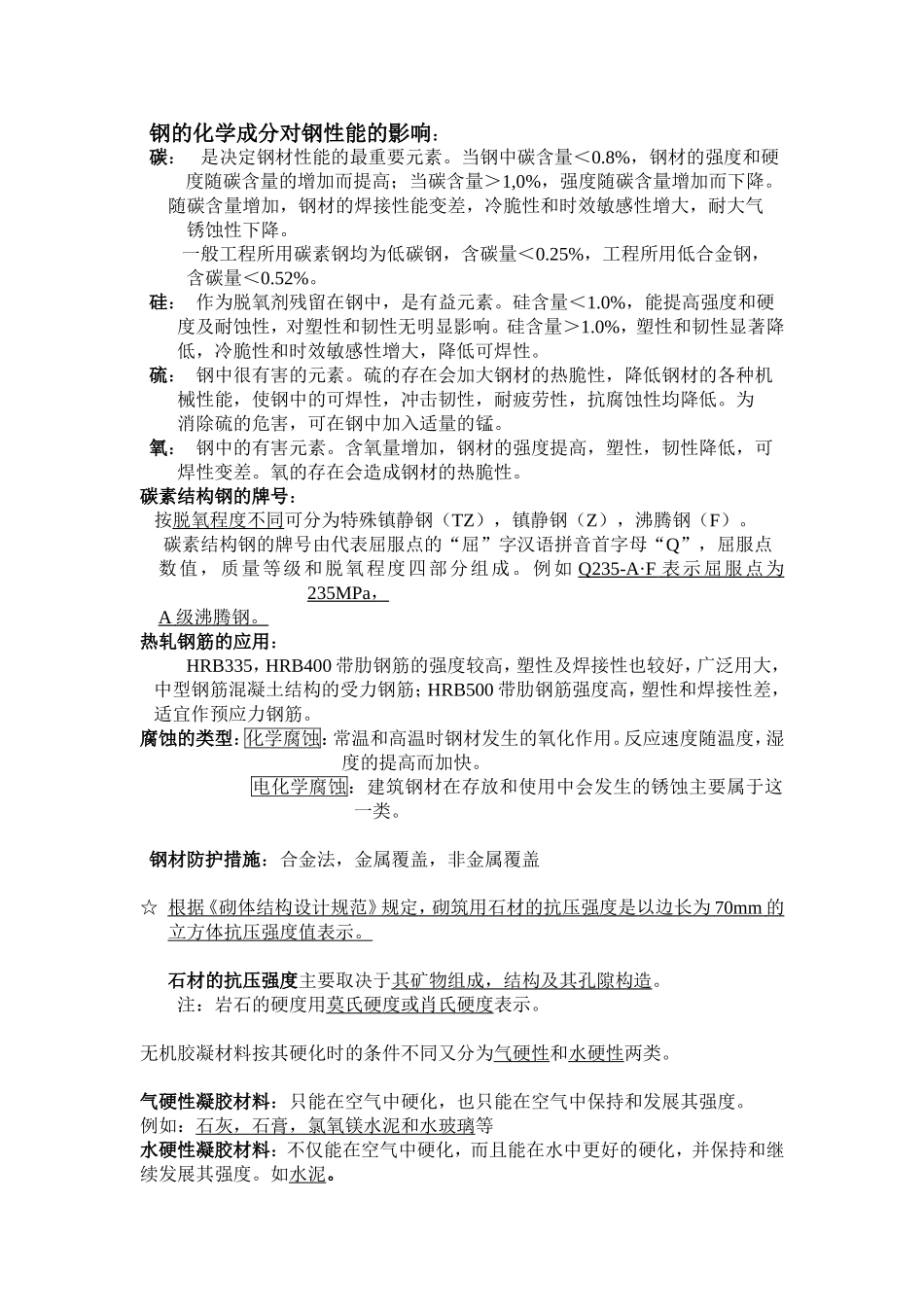

土木工程材料复习材料的物理性质：密度:材料在绝对密实状态下单位体积的质量,p=m/v表观密度：材料在自然状态下，单位体积的质量，Po=m/Vo堆积密度：散粒状或粉状材料，在自然堆积状态下单位体积的质量，Po’=m/Vo’孔隙率：材料内部孔隙体积占材料总体积的百分率，用p表示：P=（Vo-V）/Vo×100%=(1-Po/P)×100%材料的强度，吸水性，抗渗性，抗冻性，导热性，吸声性等都与孔隙有关。材料被水湿润的程度分为亲水性与憎水性。一般润湿角＜90°的材料为亲水性材料，如：砖，石料，混凝土，木材等润湿角＞90°的材料为憎水性材料，如：沥青，石蜡，塑料等。☆有机材料一般是憎水性，无机材料都是亲水性。耐水性：材料长期在饱和水作用下而不破坏，强度也不显著降低的性质。用软化系数表示：Kr=Fb/Fg（r,b,g为下标）Kr：软化系数Fb：饱和状态下的抗压强度Fg：干燥状态下的抗压强度软化系数＞0.80为耐水材料，经常位于水中的材料软化系数≥0.85，受潮较轻或次要材料≥0.75耐水性取决于组成成分在水中的溶解度和材料内部开口孔隙率的大小。抗渗性：材料抵抗压力水渗透的性质。抗渗等级P越大，材料抗渗性越好。抗冻性：材料在吸水状态下经受多次冻结和融化作用而不破坏，同时也不显著降低强度的性质。用符号“F”和最大冻融循环次数表示，如F15，F50，F100等。弹性：是指材料在外力作用下产生变形，外力取消后，材料形变消失并能完全恢复原来形状的性质。塑性：是指材料在外力作用下产生变形，外力取消后，仍保持变形后的形状尺寸，且不产生裂纹的性质。耐久性：材料在使用过程中抵抗各种自然因素及其他有害物质长期作用，能长久保持其原有性质的能力。钢的分类：沸腾钢（F），镇静钢（Z），特殊钢（TZ）钢材的抗拉性能由拉伸实验测定的屈服点，抗拉强度和延伸率三项重要技术指标组成。钢材的时效处理：将经过冷加工的钢材，在常温下存放15~20d，或加热至100~200℃并保持2h左右，其屈服强度，抗拉强度及硬度进一步提高，延伸率和冲击韧性逐渐降低，弹性模量得以恢复的现象称为时效处理，前者为自然时效，后者为人工时效。钢的化学成分对钢性能的影响：碳：是决定钢材性能的最重要元素。当钢中碳含量＜0.8%，钢材的强度和硬度随碳含量的增加而提高；当碳含量＞1,0%，强度随碳含量增加而下降。随碳含量增加，钢材的焊接性能变差，冷脆性和时效敏感性增大，耐大气锈蚀性下降。一般工程所用碳素钢均为低碳钢，含碳量＜0.25%，工程所用低合金钢，含碳量＜0.52%。硅：作为脱氧剂残留在钢中，是有益元素。硅含量＜1.0%，能提高强度和硬度及耐蚀性，对塑性和韧性无明显影响。硅含量＞1.0%，塑性和韧性显著降低，冷脆性和时效敏感性增大，降低可焊性。硫：钢中很有害的元素。硫的存在会加大钢材的热脆性，降低钢材的各种机械性能，使钢中的可焊性，冲击韧性，耐疲劳性，抗腐蚀性均降低。为消除硫的危害，可在钢中加入适量的锰。氧：钢中的有害元素。含氧量增加，钢材的强度提高，塑性，韧性降低，可焊性变差。氧的存在会造成钢材的热脆性。碳素结构钢的牌号：按脱氧程度不同可分为特殊镇静钢（TZ），镇静钢（Z），沸腾钢（F）。碳素结构钢的牌号由代表屈服点的“屈”字汉语拼音首字母“Q”，屈服点数值，质量等级和脱氧程度四部分组成。例如Q235-A·F表示屈服点为235MPa，A级沸腾钢。热轧钢筋的应用：HRB335，HRB400带肋钢筋的强度较高，塑性及焊接性也较好，广泛用大，中型钢筋混凝土结构的受力钢筋；HRB500带肋钢筋强度高，塑性和焊接性差，适宜作预应力钢筋。腐蚀的类型：化学腐蚀：常温和高温时钢材发生的氧化作用。反应速度随温度，湿度的提高而加快。电化学腐蚀：建筑钢材在存放和使用中会发生的锈蚀主要属于这一类。钢材防护措施：合金法，金属覆盖，非金属覆盖☆根据《砌体结构设计规范》规定，砌筑用石材的抗压强度是以边长为70mm的立方体抗压强度值表示。石材的抗压强度主要取决于其矿物组成，结构及其孔隙构造。注：岩石的硬度用莫氏硬度或肖氏硬度表示。无机胶凝材料按其硬化时的条件不同又分为气硬性和水硬性两类。气硬性凝胶材料：只能在空气中硬化，也只能在空气中保持和发展其强度。...
