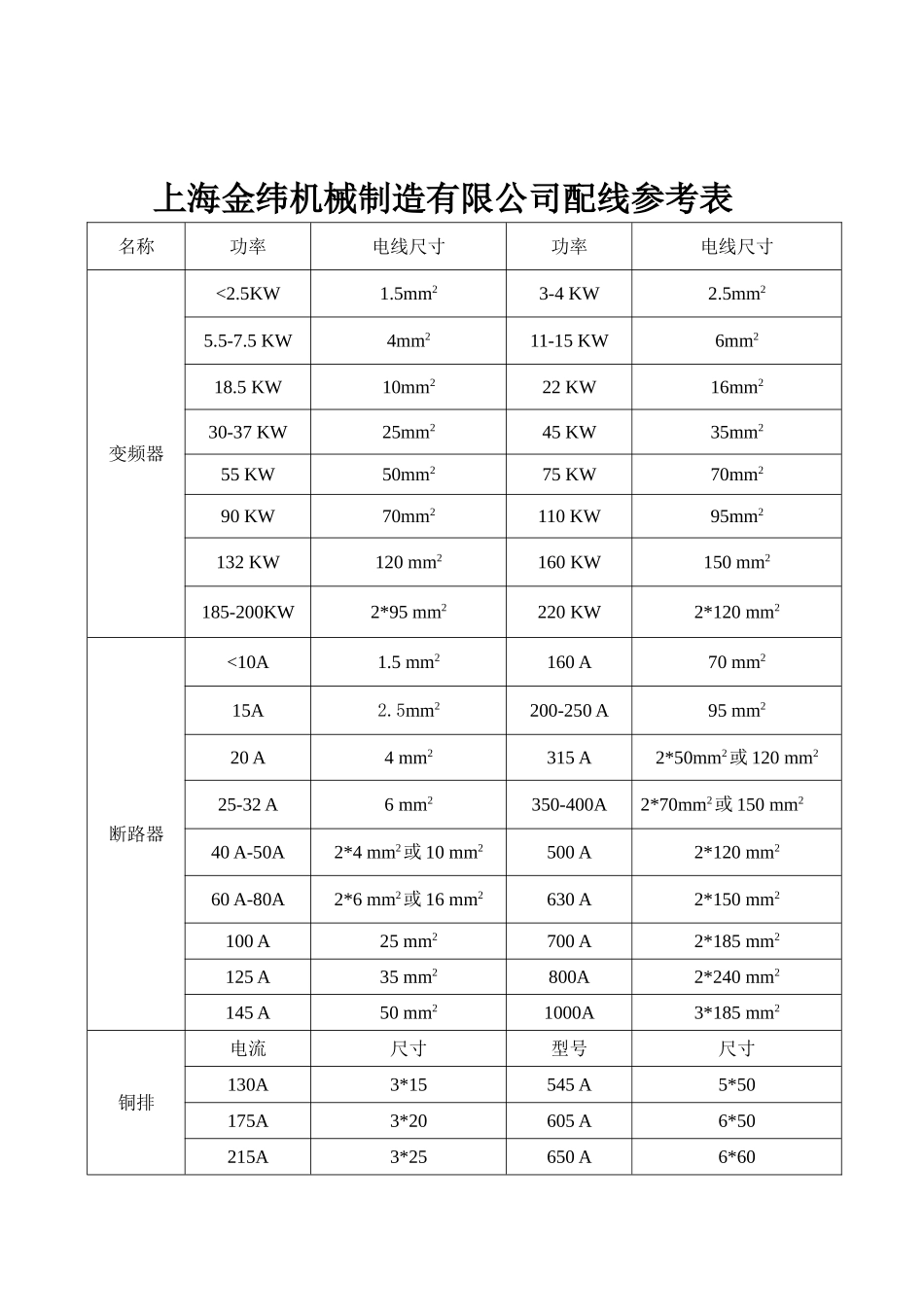

上海金纬机械制造有限公司配线参考表名称功率电线尺寸功率电线尺寸变频器<2.5KW1.5mm23-4KW2.5mm25.5-7.5KW4mm211-15KW6mm218.5KW10mm222KW16mm230-37KW25mm245KW35mm255KW50mm275KW70mm290KW70mm2110KW95mm2132KW120mm2160KW150mm2185-200KW2*95mm2220KW2*120mm2断路器<10A1.5mm2160A70mm215A2.5mm2200-250A95mm220A4mm2315A2*50mm2或120mm225-32A6mm2350-400A2*70mm2或150mm240A-50A2*4mm2或10mm2500A2*120mm260A-80A2*6mm2或16mm2630A2*150mm2100A25mm2700A2*185mm2125A35mm2800A2*240mm2145A50mm21000A3*185mm2铜排电流尺寸型号尺寸130A3*15545A5*50175A3*20605A6*50215A3*25650A6*60265A3*30840A8*60300A4*30915A6*80400A4*40935A10*60440A5*4010408*80名称电机功率调速器型号熔断器进线尺寸出线尺寸调速器2.2-4KW514C-16A10A1.5mm22.5mm25.5-7.5KW514C-32A20A2.5mm24mm211-15KW45A50A6mm210mm218-22KW65A80A16mm216mm230KW90A100A25mm225mm237-45KW125A125A35mm235mm255KW180A160A70mm270mm275-90KW230A250A95mm295mm2110KW315A350A120mm2120mm2132-160KW405A450A2*70mm22*70mm2185-200KW500A500A2*120mm22*120mm2220-250KW610A650A2*150mm22*150mm2280KW740A750A2*185mm22*185mm2315-350KW900A1000A3*150mm23*150mm2(动力线:黑色交流控制线:红色直流控制线:深蓝色地线:黄绿色)电气车间20050729根据电流来选截面1.用途各种导线的截流量(安全用电)通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。导线的截流量与导线的截面有关,也与导线的材料(铝或铜)、型号(绝缘线或裸线等)、敷设方法(明敷或穿管等)以及环境温度(25℃左右或更大)等有关,影响的因素较多,计算也较复杂。2.口诀铝心绝缘线截流量与截面的倍数关系:S(截面)=0.785*D(直径)的平方10下5,100上二,25、35,四三界,70、95,两倍半。①穿管、温度,八九折。②裸线加一半。③铜线升级算。④3.说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。若条件不同,口诀另有说明。绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的截流量(电流,安)不是直接指出,而是用“截面乘上一定倍数”来表示。为此,应当先熟悉导线截面(平方毫米)的排列:11.52.54610162535507095120150185.......生产厂制造铝芯绝缘线的截面通常从2.5开始,铜芯绝缘线则从1开始;裸铝线从16开始,裸铜线则从10开始。①这口诀指出:铝芯绝缘线截流量,安,可以按“截面数的多少倍”来计算。口诀中阿拉伯数字表示导线截面(平方毫米),汉字数字表示倍数。把口诀的“截面与倍数关系”排列起来便如下:...10*516、25*435、45*370、95*2.5120*2......现在再和口诀对照就更清楚了,原来“10下五”是指截面从10以下,截流量都是截面数的五倍。“100上二”是指截面100以上,截流量都是截面数的二倍。截面25与35是四倍和三倍的分界处。这就是口诀“25、35四三界”。而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之处,中间的导线截面是每每两种规格属同一种倍数。下面以明敷铝芯绝缘线,环境温度为25℃,举例说明:【例1】6平方毫米的,按“10下五”算得截流量为30安。【例2】150平方毫米的,按“100上二”算得截流量为300安。【例3】70平方毫米的,按“70、95两倍半”算得截流量为175安。从上面的排列还可以看出:倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25与35是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100安,但实际不到四倍(按手册为97安),而35则相反,按口诀是三倍,即105安,实际则是117安,不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可以略为超过105安便更准确了。同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍(最大可达20安以上),不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12安。②从这以下,口诀便是对条件改变的处理。本名“穿管、温度...
