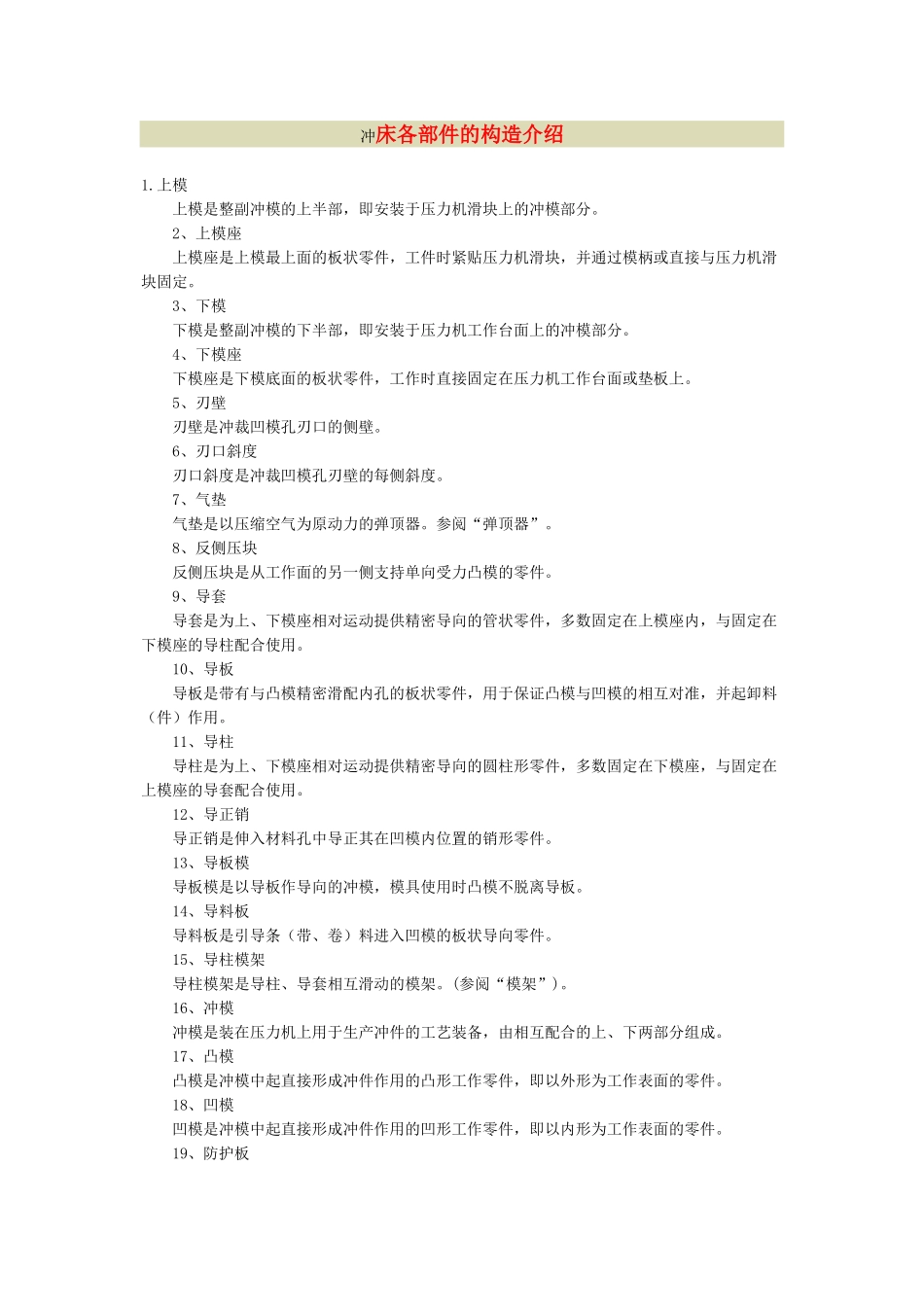

冲床各部件的构造介绍1.上模上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。2、上模座上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。3、下模下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。4、下模座下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。5、刃壁刃壁是冲裁凹模孔刃口的侧壁。6、刃口斜度刃口斜度是冲裁凹模孔刃壁的每侧斜度。7、气垫气垫是以压缩空气为原动力的弹顶器。参阅“弹顶器”。8、反侧压块反侧压块是从工作面的另一侧支持单向受力凸模的零件。9、导套导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。10、导板导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。11、导柱导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。12、导正销导正销是伸入材料孔中导正其在凹模内位置的销形零件。13、导板模导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。14、导料板导料板是引导条（带、卷）料进入凹模的板状导向零件。15、导柱模架导柱模架是导柱、导套相互滑动的模架。(参阅“模架”)。16、冲模冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。17、凸模凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。18、凹模凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。19、防护板防护板是防止手指或异物进入冲模危险区域的板状零件。20、压料板（圈）压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。21、压料筋压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。22、压料槛压料槛是断面呈矩形的压料筋特称。参阅“压料筋”。23、承料板承料板是用于接长凹模上平面，承托冲压材料的板状零件。24、连续模连续模是具有两个或更多工位的冲模，材料随压力机行程逐次送进一工位，从而使冲件逐步成形。25、侧刃侧刃是在条（带、卷）料侧面切出送料定位缺口的凸模。26、侧压板侧压板是对条（带、卷）料一侧通过弹簧施加压力，促使其另一侧紧靠导料板的板状零件。27、顶杆顶杆是以向上动作直接或间接顶出工（序）件或序料的杆状零件。28、顶板顶板是在凹模或模块内活动的板状零件，以向上动作直接或间接顶出工（序）件或废料。29、齿圈齿圈是精冲凹模或带齿压料板上的成圈齿形突起，是凹模或带齿压料板的局部结构而不是单独的零件。30、限位套限位套是用于限制冲模最小闭合高度的管状零件，一般套于导柱外面。31、限位柱限位柱是限制冲模最小闭合高度的柱形件。32、定位销（板）定位销（板）是保证工序件在模具内有不变位置的零件，以其形状不同而称为定位销或定位板。33、固定板固定板是固定凸模的板状零件。34、固定卸料板固定卸料板是固定在冲模上位置不动的卸料板。(参阅“卸料板”)。35、固定挡料销（板）固定挡料销（板）是在模具内固定不动的挡料销（板）。(参阅“挡料销（板）”)。36、卸件器卸件器是从凸模外表面卸脱工（序）件的非板状零件或装置。37、卸料板卸料板是将材料或工（序）件从凸模上卸脱的固定式或活动式板形零件。卸料板是有时与导料板做成一体，兼起导料作用，仍称卸料板。38、卸料螺钉卸料螺钉是固定在弹压卸料板上的螺钉，用于限制弹压卸料板的静止位置。39、单工序模单工序模是在压力机一次行程中只完成一道工序的冲模。40、废料切刀废料切刀有两种。1．装于拉深件凸缘切边模上用于割断整圈切边废料以利清除的切刀。2．装于压力机或模具上用于将条（带、卷）状废料按定长切断以利清除的切刀。41、组合冲模组合冲模是按几何要素（直线、角度、圆弧、孔）逐副逐步形成各种冲件的通用、可调式成套冲模。平面状冲件的外形轮廓一般需要几副组合冲模分次冲成。42、始用挡料...
