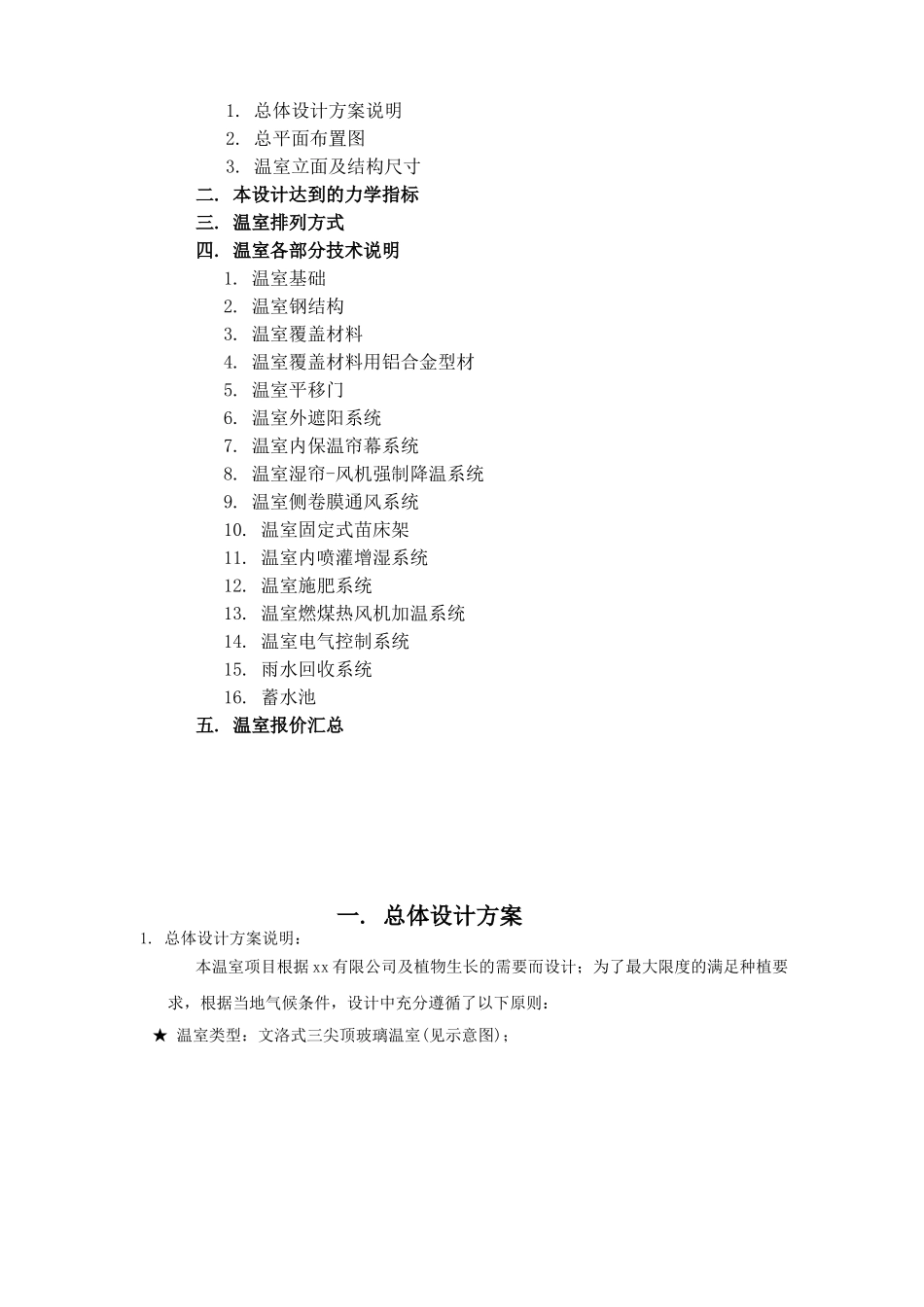

农业玻璃温室大棚设计方案与报价目录一.总体设计方案1.总体设计方案说明2.总平面布置图3.温室立面及结构尺寸二.本设计达到的力学指标三.温室排列方式四.温室各部分技术说明1.温室基础2.温室钢结构3.温室覆盖材料4.温室覆盖材料用铝合金型材5.温室平移门6.温室外遮阳系统7.温室内保温帘幕系统8.温室湿帘-风机强制降温系统9.温室侧卷膜通风系统10.温室固定式苗床架11.温室内喷灌增湿系统12.温室施肥系统13.温室燃煤热风机加温系统14.温室电气控制系统15.雨水回收系统16.蓄水池五.温室报价汇总一.总体设计方案1.总体设计方案说明：本温室项目根据xx有限公司及植物生长的需要而设计；为了最大限度的满足种植要求，根据当地气候条件，设计中充分遵循了以下原则：★温室类型：文洛式三尖顶玻璃温室(见示意图)；★温室具备有良好的强制通风性能；★具有强制降温功能；★具有强制加温功能；★温室能全方位提供苗木、花卉及蔬菜生长所需的光照、水分、养分和适宜的温度；★对温室的降温、通风、遮阳、保温、湿度以及光照控制能实现手动/电动可靠操作；★具有优良的建造性能价格比和经济的运行费用。根据xx有限公司要求，该温室配置以下配套设施：外遮阳系统、内帘幕保温系统、强制降温系统、侧卷膜通风系统、固定式苗族床架、增湿系统、施肥系统、燃煤热风机加温系统、废液回收系统、雨水回收系统、电气控制系统等。2.温室结构尺寸：★跨度--------------------------------------------------------9.60m★跨数--------------------------------------------------------6跨★间距--------------------------------------------------------4.00m★间数--------------------------------------------------------11间★肩高--------------------------------------------------------3.00m★顶高--------------------------------------------------------3.80m★外遮阳高度--------------------------------------------------4.40m二.本设计达到的性能指标★风载荷------------------------------------------------≥0.50KN/㎡★雪载荷------------------------------------------------≥0.20KN/㎡★排水量-------------------------------------------------≥120mm/h三.温室排列方式★温室排列方式及面积：☆东西方向山墙长度：9.60m×6跨=57.60m☆南北方向侧墙长度：4.00m×11间=44.00m☆单座温室面积：57.60m×44.00m=2534.40㎡☆合计建造面积：2534.40㎡×2座=5068.80㎡四.温室各部分技术说明1.温室基础：基础包括独立基础、条形基础（圈梁）、散水坡、温室内工作道路、废液回收槽、废液回收存淀池、清水池、肥水混合池、地沟。独立基础采用砼现浇，竖向配筋，外面用160mmPVC管作为外包，使露出地面以上的立柱美观。独立基础通过预埋件与温室立柱铰接相连。温室四周设置条形基础，条形基础露出地面200mm，配筋、粉刷抹光。温室外设计有宽500mm，厚50mm散水坡。为了便于工人操作，温室北面设有宽2000mm、南面设有宽500mm工作道路，二条苗床之间设有宽700mm工作道路，厚80mmC20混凝土与厚80mm碎石。为了便于废液回收，在每座苗床下部设计有废液回收槽，为了便于排水纵向落差5‰，横向双向坡度落差5％，厚50mmC20混凝土与厚50mm碎石。为了便于废液的回收及重复利用，在二座温室中间，设计有6m3废液回收存淀池、20m3清水池、3m3肥水混合池各一只。为了便于各种管子铺设，在温室南面设计有宽500mm、深4000mm地沟一条，上面盖有盖板。2.温室钢结构：温室结构采用STS钢结构设计软件设计，并通过三维计算分析验证。钢结构主要包括：中立柱、边立柱、9.6m桁架、十字加强杆、水平连接杆、水平加强杆、山墙端加强杆、边墙杆、中部杆、山墙通箍梁、边墙通箍梁等材料，均为热浸镀锌。★材料技术说明如下：☆9.60m桁架：◆上弦梁----------------------------------□50×30×2.00mm◆下弦梁---------------------------------□50×30×2.00mm◆腹杆-----------------------------------φ16.00mm◆桁架高度-------------------------------420.00mm☆山墙立柱：采用□90902.50mm矩形管材；...
