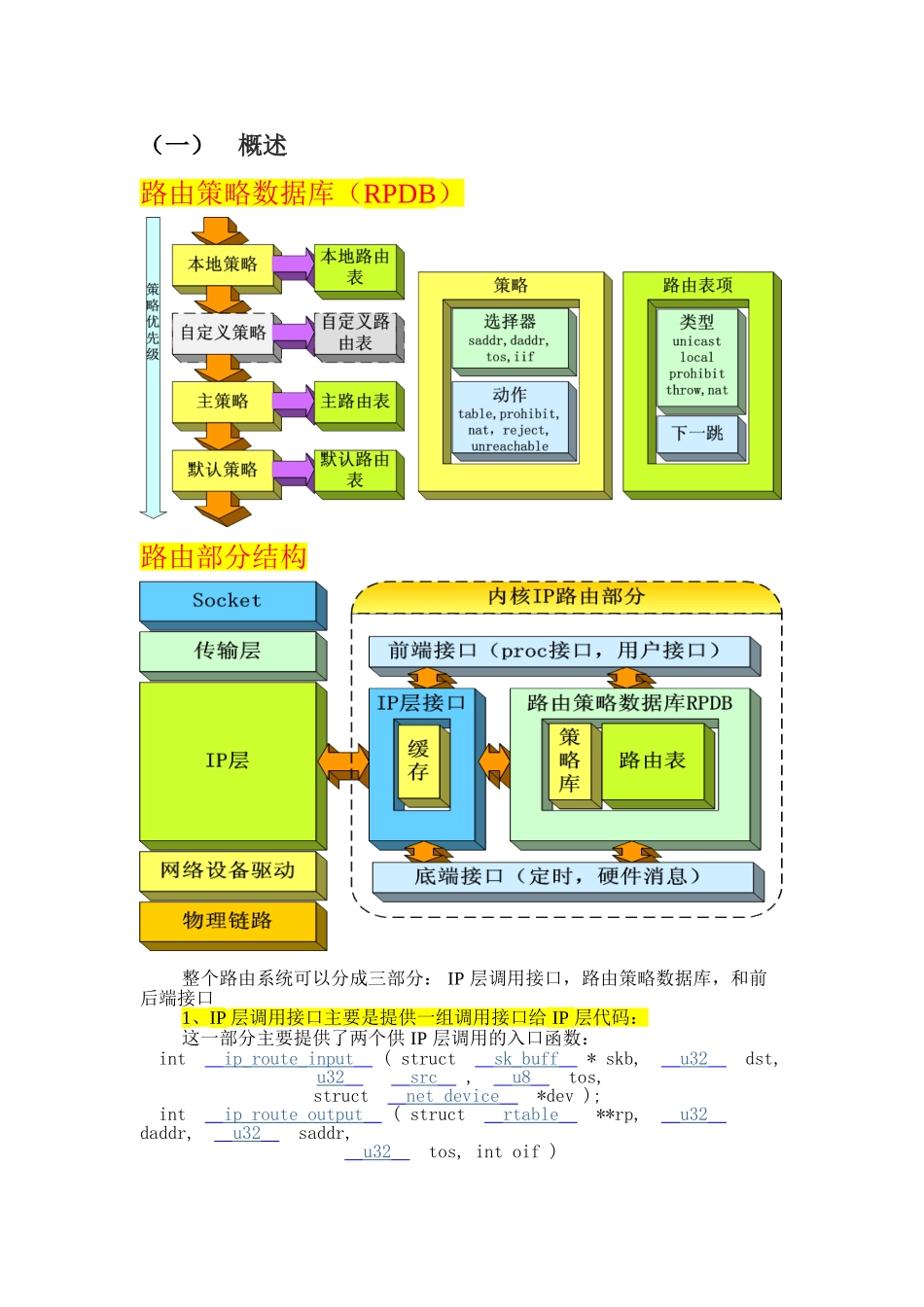

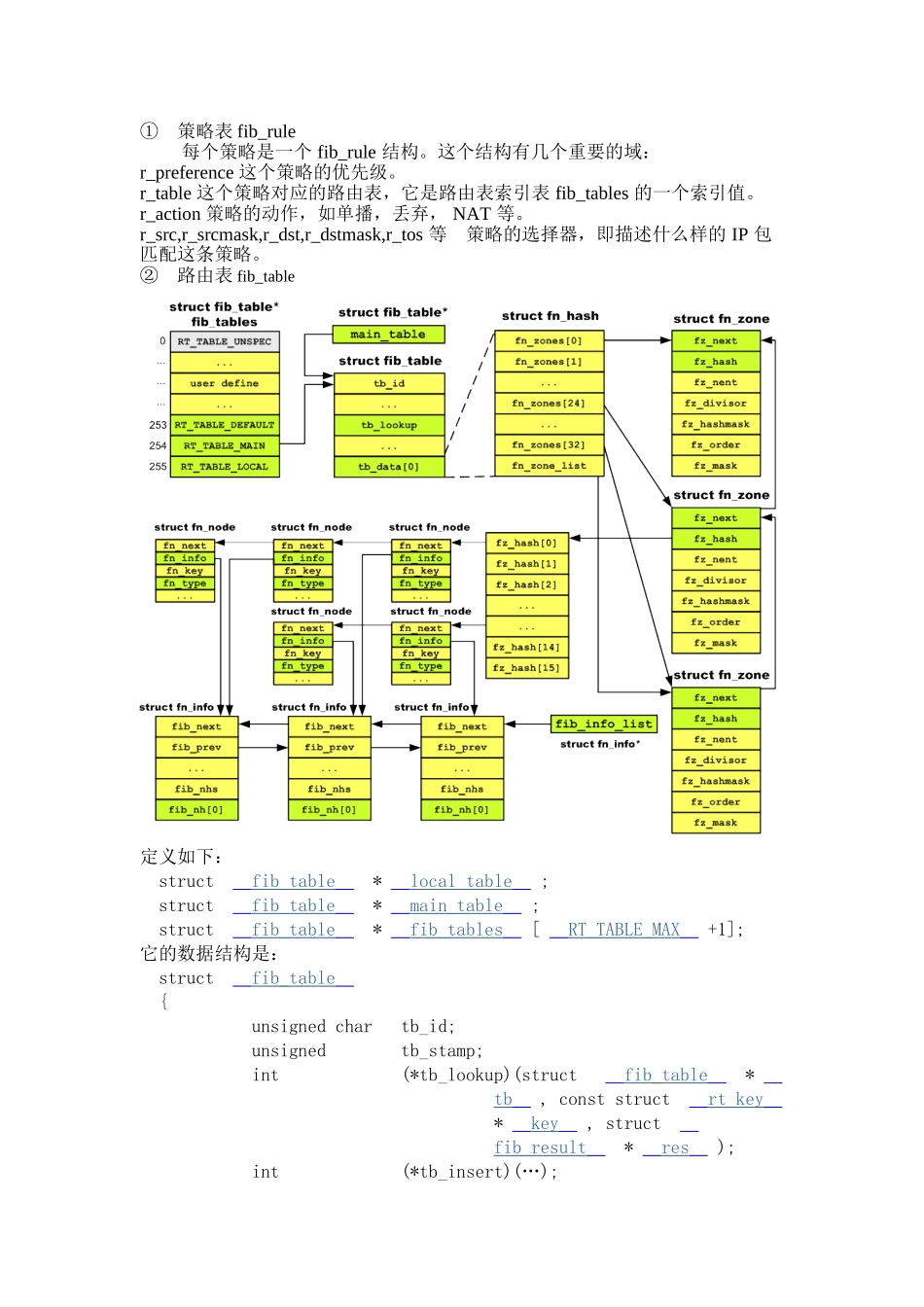

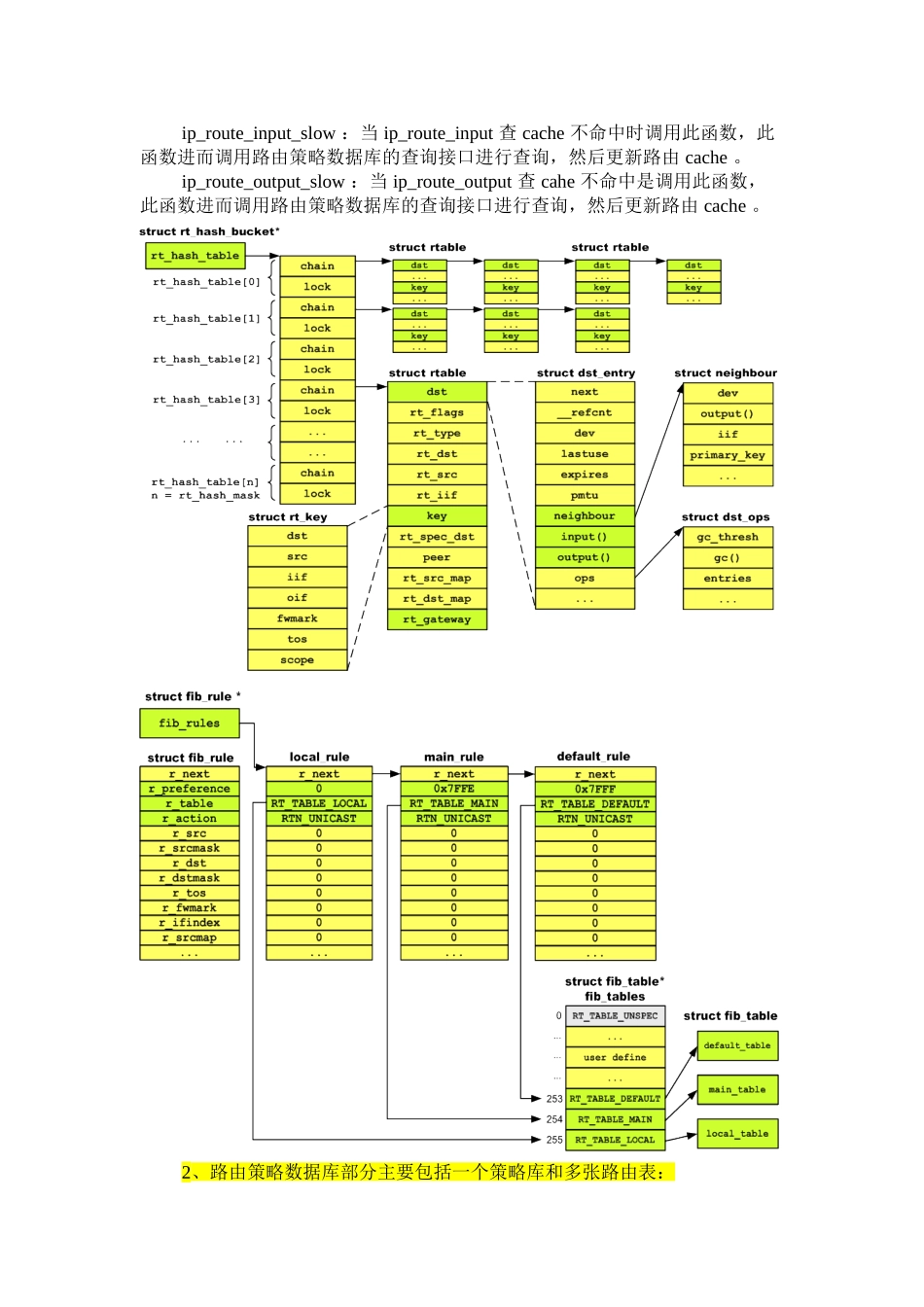

（一）概述路由策略数据库（RPDB）路由部分结构整个路由系统可以分成三部分：IP层调用接口，路由策略数据库，和前后端接口1、IP层调用接口主要是提供一组调用接口给IP层代码：这一部分主要提供了两个供IP层调用的入口函数：intip_route_input(structsk_buff*skb,u32dst,u32src,u8tos,structnet_device*dev);intip_route_output(structrtable**rp,u32daddr,u32saddr,u32tos,intoif)ip_route_input_slow：当ip_route_input查cache不命中时调用此函数，此函数进而调用路由策略数据库的查询接口进行查询，然后更新路由cache。ip_route_output_slow：当ip_route_output查cahe不命中是调用此函数，此函数进而调用路由策略数据库的查询接口进行查询，然后更新路由cache。2、路由策略数据库部分主要包括一个策略库和多张路由表：①策略表fib_rule每个策略是一个fib_rule结构。这个结构有几个重要的域：r_preference这个策略的优先级。r_table这个策略对应的路由表，它是路由表索引表fib_tables的一个索引值。r_action策略的动作，如单播，丢弃，NAT等。r_src,r_srcmask,r_dst,r_dstmask,r_tos等策略的选择器，即描述什么样的IP包匹配这条策略。②路由表fib_table定义如下：structfib_table*local_table;structfib_table*main_table;structfib_table*fib_tables[RT_TABLE_MAX+1];它的数据结构是：structfib_table{unsignedchartb_id;unsignedtb_stamp;int(*tb_lookup)(structfib_table*tb,conststructrt_key*key,structfib_result*res);int(*tb_insert)(…);int(*tb_delete)(…);int(*tb_dump)(…);int(*tb_flush)(structfib_table*table);int(*tb_get_info)(…);void(*tb_select_default)(…);unsignedchartb_data[0];};fib_table结构只是一个路由表结构中最上层的一个结构，它下面还很多的层次，下面这张图描绘了整个路由表的数据结构：第一个层次是fib_table和fn_hash结构。实际上，fn_hash结构即是fib_table的tb_data域。这一层主要是包括一个路由表所对应的标识符(tb_id)，操作函数指针(tb_looup等)，以及对所有路由项的一个总索引(fn_hash结构)。最为重要的就是这个索引，一个路由表把它所有的路由项划分成33个区域，划分的原则即是子网掩码的长度（从0到32），这33个区域分别对应着fn_hash结构中的fz_zone[0]到fz_zone[32]。之所以这么划分的原因就因为，路由的表的查找要从最精确到最不精确，也就是说要从掩码最长的路由项查起。第二个层次是fn_zone结构。每个fn_zone代表了一个区域，由于并不是33个区域都会同时存在，一般往往只有常用到的掩码长度（如0,16,24,32位）对应的区域才存在，所以所有存在的区域按从大到小的顺序被链成一个list，从而提高查找的效率。这人fn_zone结构中最重要的就是fz_hash域了，它指向了一个hashtable，这个hashtable组织了这个区域下的所有路由项。第三个层次是代表路由项的fn_node结构。它是hashtable的结点，其中fn_key域即是hash查找的关键字，它实际上就是路由项的目标网络号。这个结构的提供了路由查找的结果信息，fn_type这个域指示了这个路由项的含义：单播转发，本地，丢弃，NAT等等。对于大多数情况，路由项都是单播转发类型的，这时关于下一跳的信息就入在fn_info中了，它指向一个fib_info结构。第四个层次即是fib_info结构。因为很多的路由项具有相同的下一跳信息，即fn_node与fib_info结构是多对一的关系。所以fn_node中只存放一个指向fib_info的指针fn_info。所有fib_info结构被单独管理，它们被组织成一个双向链表，表头为fib_info_list。关于下一跳的具体信息由fib_nh[]数组指示，它是一个数组意味着一个下一跳决策可以对应着多个物理的下一跳，这是linux支持的一个MULITPATH功能。③处理函数这部分的处理函数中最为重要的就是对路由策略数据库的查找函数fib_lookup，以及对单个路由表进行查找的fn_hash_lookup函数。fib_lookup的定义:intfib_lookup(conststructrt_key*key,structfib_result*res)这个函数的工作就是对整个路由策略数据库进行查找，它会在需要的时候调用fn_hash_lookup查找特定的路由表。函数有两个参数，key是查找的关...
