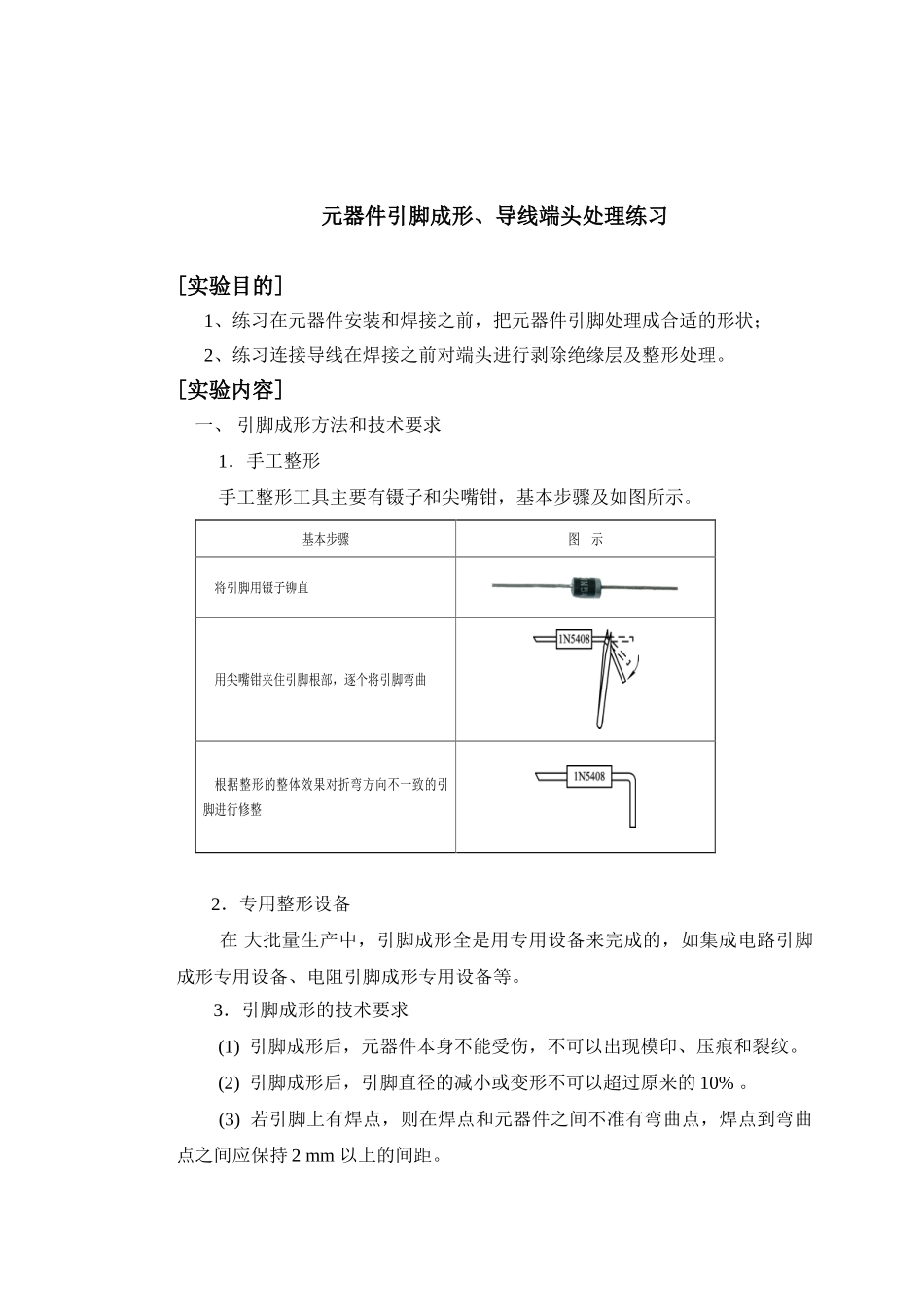

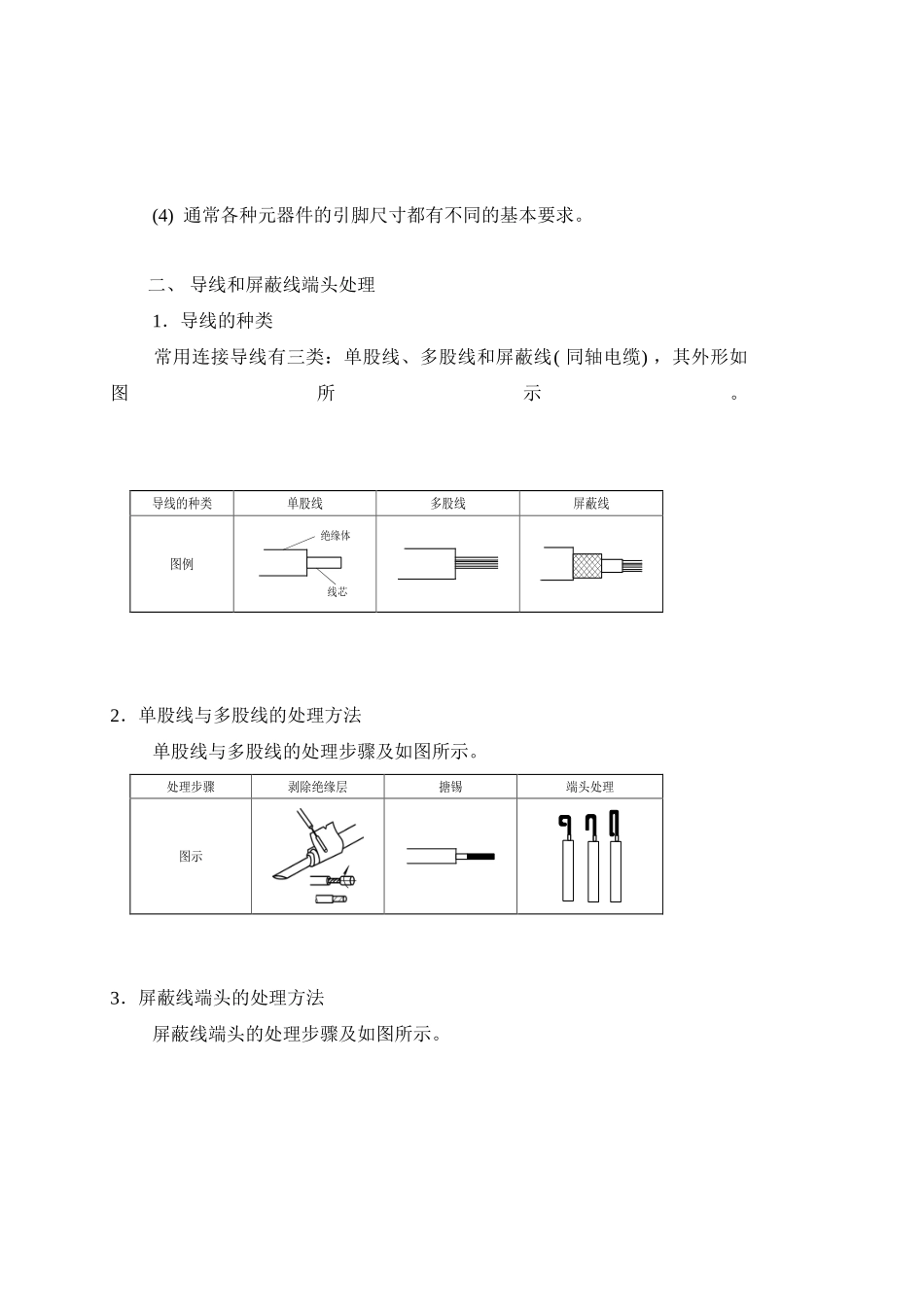

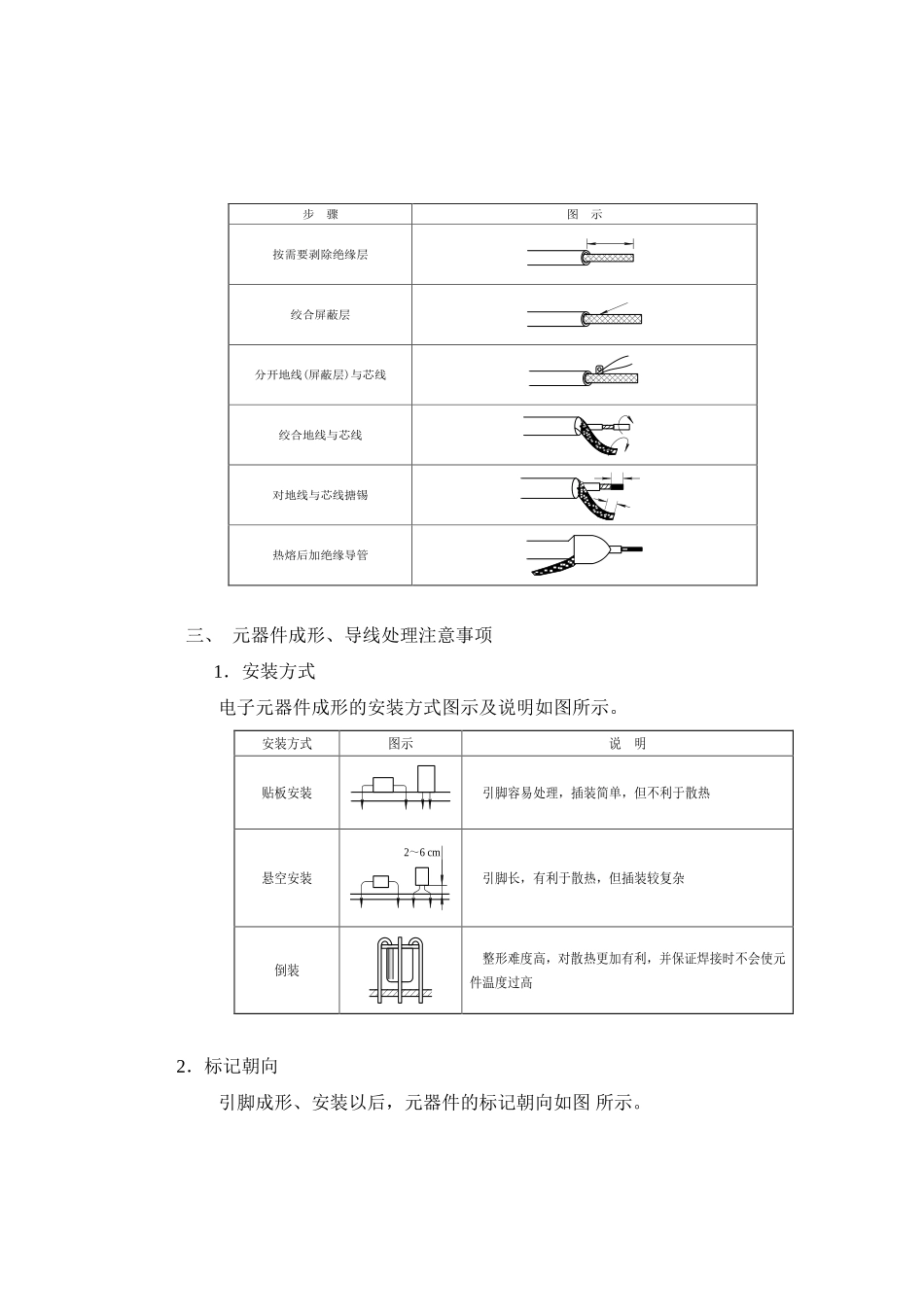

元器件引脚成形、导线端头处理练习[实验目的]1、练习在元器件安装和焊接之前,把元器件引脚处理成合适的形状;2、练习连接导线在焊接之前对端头进行剥除绝缘层及整形处理。[实验内容]一、引脚成形方法和技术要求1.手工整形手工整形工具主要有镊子和尖嘴钳,基本步骤及如图所示。基本步骤图示将引脚用镊子铆直用尖嘴钳夹住引脚根部,逐个将引脚弯曲根据整形的整体效果对折弯方向不一致的引脚进行修整2.专用整形设备在大批量生产中,引脚成形全是用专用设备来完成的,如集成电路引脚成形专用设备、电阻引脚成形专用设备等。3.引脚成形的技术要求(1)引脚成形后,元器件本身不能受伤,不可以出现模印、压痕和裂纹。(2)引脚成形后,引脚直径的减小或变形不可以超过原来的10%。(3)若引脚上有焊点,则在焊点和元器件之间不准有弯曲点,焊点到弯曲点之间应保持2mm以上的间距。(4)通常各种元器件的引脚尺寸都有不同的基本要求。二、导线和屏蔽线端头处理1.导线的种类常用连接导线有三类:单股线、多股线和屏蔽线(同轴电缆),其外形如图所示。导线的种类单股线多股线屏蔽线图例绝缘体线芯2.单股线与多股线的处理方法单股线与多股线的处理步骤及如图所示。处理步骤剥除绝缘层搪锡端头处理图示3.屏蔽线端头的处理方法屏蔽线端头的处理步骤及如图所示。步骤图示按需要剥除绝缘层绞合屏蔽层分开地线(屏蔽层)与芯线绞合地线与芯线对地线与芯线搪锡热熔后加绝缘导管三、元器件成形、导线处理注意事项1.安装方式电子元器件成形的安装方式图示及说明如图所示。安装方式图示说明贴板安装引脚容易处理,插装简单,但不利于散热悬空安装2~6cm引脚长,有利于散热,但插装较复杂倒装整形难度高,对散热更加有利,并保证焊接时不会使元件温度过高2.标记朝向引脚成形、安装以后,元器件的标记朝向如图所示。标记朝向侧前方朝上第一色环位置符合习惯(由左到右)(由近到远)图解标识朝前便于观察第一环5K11033.引脚弯折处理当安装、焊接固定元件时,为防止元件掉出来应折弯引脚,并且要注意整形效果。具体操作如图3所示。4.安装时注意事宜在安装时,不要用手直接触碰元器件引脚和印制板上的焊盘。[实验要求]熟练掌握元器件引脚成形、导线端头处理技术
