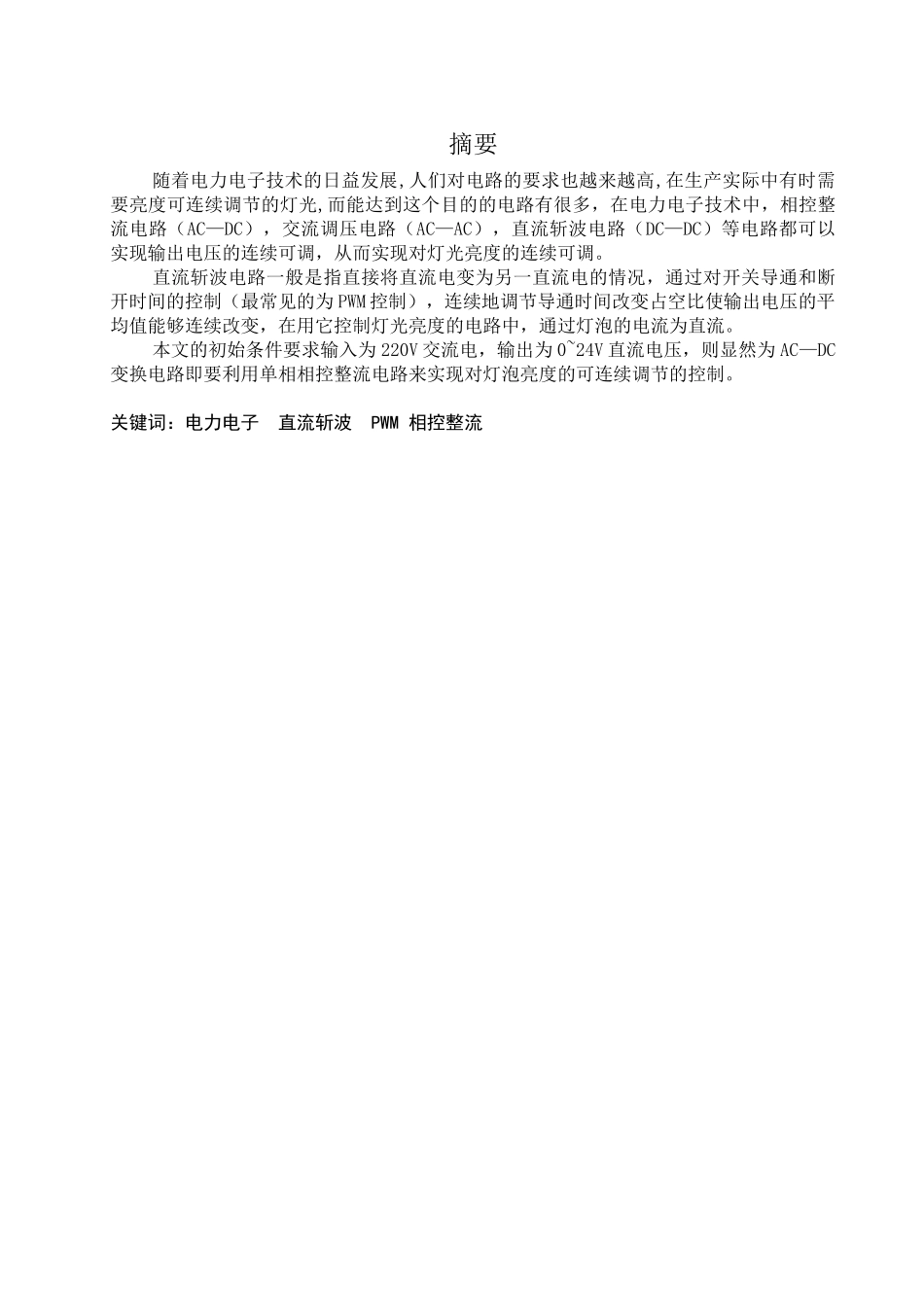

摘要随着电力电子技术的日益发展,人们对电路的要求也越来越高,在生产实际中有时需要亮度可连续调节的灯光,而能达到这个目的的电路有很多，在电力电子技术中，相控整流电路（AC—DC），交流调压电路（AC—AC），直流斩波电路（DC—DC）等电路都可以实现输出电压的连续可调，从而实现对灯光亮度的连续可调。直流斩波电路一般是指直接将直流电变为另一直流电的情况，通过对开关导通和断开时间的控制（最常见的为PWM控制），连续地调节导通时间改变占空比使输出电压的平均值能够连续改变，在用它控制灯光亮度的电路中，通过灯泡的电流为直流。本文的初始条件要求输入为220V交流电，输出为0~24V直流电压，则显然为AC—DC变换电路即要利用单相相控整流电路来实现对灯泡亮度的可连续调节的控制。关键词：电力电子直流斩波PWM相控整流目录1亮度可连续调节直流斩波电路设计..............................................11概论......................................................................12方案的论证................................................................23电路设计..................................................................23.1总体电路原理图..........................................................23.2单相桥式不控整流电路带电阻负载工作原理..................................33.3变压器的参数设计........................................................33.4灯泡的参数设计..........................................................33.5直流斩波电路的设计.......................................................43.5.1设计思路..............................................................43.5.2原理框图..............................................................43.5.3BUCK主电路模块的设计..................................................43.5.4主电路的工作原理......................................................53.5.5控制电路的设计.........................................................63.5.6驱动电路模块的设计.....................................................74结束语....................................................................95参考文献..................................................................10亮度可连续调节直流斩波电路设计1概论电力电子技术是20世纪后半期诞生和发展的一门崭新的技术。可以预见，在21世纪电力电子技术仍将以迅猛的速度发展。电力电子器件的发展对电力电子技术的发展起着决定性的作用。正是大功率晶闸管的发明，使得半导体变流技术从电子学中分离出来，发展成为电力电子技术这一专门的学科。而二十世纪九十年代各种全控型大功率半导体器件的发明，进一步拓展了电力电子技术应用和覆盖的领域和范围。电力电子技术的应用领域已经深入到国民经济的各个部门，包括钢铁、化工、电力、石油、汽车以及人们的日常生活。功率范围大到几千兆瓦的高压直流输电，小到一瓦的手机充电器，电力电子技术随处可见。随着电力电子技术的日益发展,人们对电路的要求也越来越高,在生产实际中有时需要亮度可连续调节的灯光,例如而能达到这个目的的电路有很多，在电力电子技术中，相控整流电路（AC—DC），交流调压电路（AC—AC），直流斩波电路（DC—DC）等电路都可以实现输出电压的连续可调，从而实现对灯光亮度的连续可调。对于电灯（灯泡），无论是直流电还是交流电都可以使其发光，因为电灯发光主要与流过电灯的电流的有效值有关。电能通过灯丝时产生了足够的热量使得灯丝发光。相控整流电路通过控制晶闸管的导通角来改变输出电压的有效值。结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电,是目前获得直流电能的主要方法,得到广泛应用。用它控制灯光亮度的可连续调节，则是使通过灯泡的电流为直流。采用相位控制的交流电力控制电路即交流调压电路，在每半个周波内通过对晶闸管开通相位的控制，可以方便地调节输出电压的...
