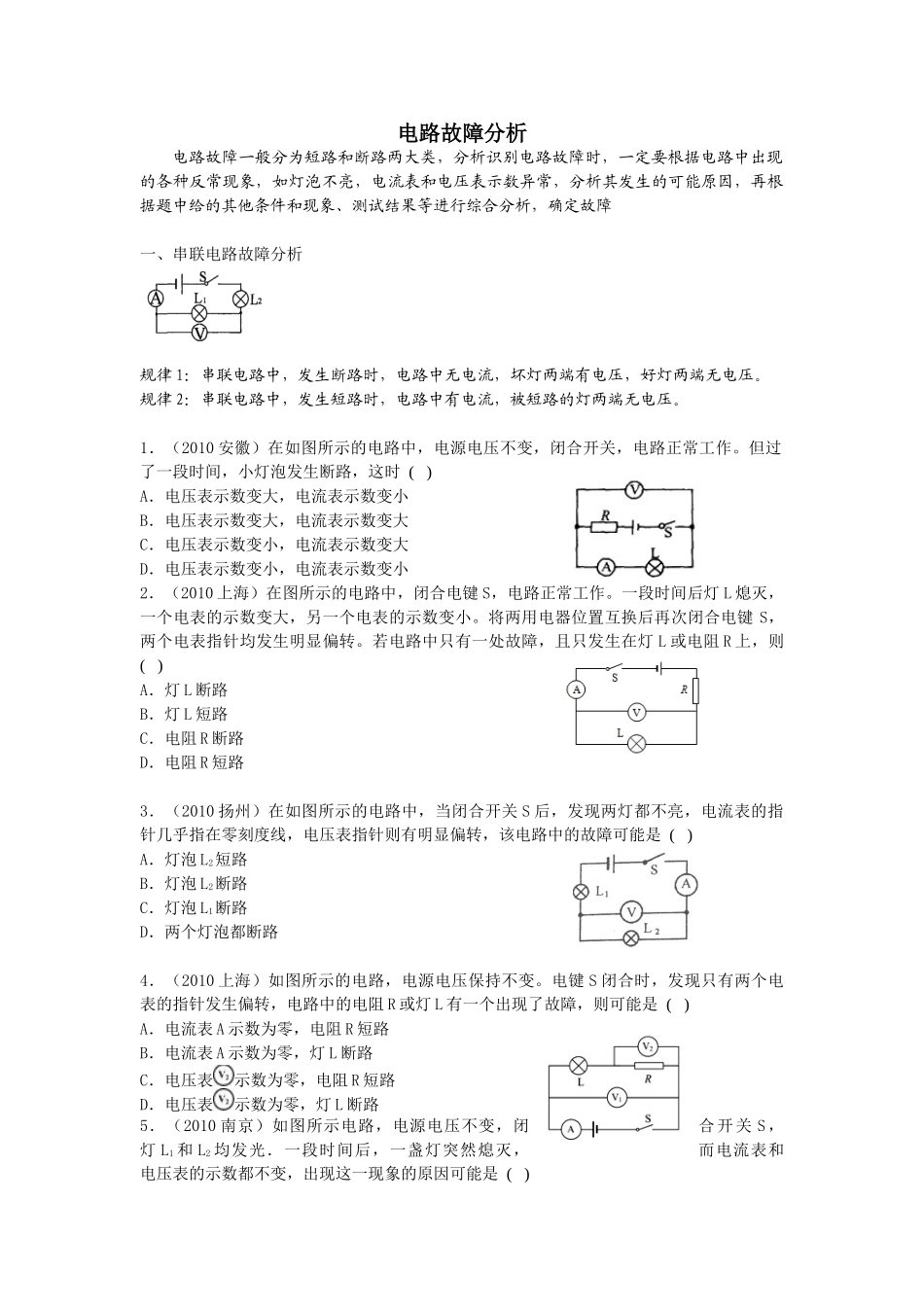

电路故障分析电路故障一般分为短路和断路两大类，分析识别电路故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数异常，分析其发生的可能原因，再根据题中给的其他条件和现象、测试结果等进行综合分析，确定故障一、串联电路故障分析规律1：串联电路中，发生断路时，电路中无电流，坏灯两端有电压，好灯两端无电压。规律2：串联电路中，发生短路时，电路中有电流，被短路的灯两端无电压。1．（2010安徽）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时()A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小2．（2010上海）在图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则()A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路3．（2010扬州）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是()A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路4．（2010上海）如图所示的电路，电源电压保持不变。电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是()A．电流表A示数为零，电阻R短路B．电流表A示数为零，灯L断路C．电压表示数为零，电阻R短路D．电压表示数为零，灯L断路5．（2010南京）如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是()A.灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6．(2010楚雄)如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路7．（2010株洲）小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图6所示。闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如右表所示，则电路中的故障可能是()A.开关断路B.开关短路C.变阻器断路D.灯泡断路8．（2010百色）在测量小灯泡电阻的实验中，小明按图所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。电路中的故障可能是()A．灯泡发生短路B．灯泡发生断路C．变阻器R发生短路D．变阻器R发生断路9．（2010达州）如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是()A.灯L短路B.灯L断路C.变阻器R短路D.变阻器R断路10．（2010荆州）在如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是()A．可能性是灯L断路B．可能性是电阻R断路C．一定是灯L短路D．一定是电阻R短路11．（09晋江）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是()A.L1断路B.L1短路C.L2短路D.L2断路11．（2010莆田）如图所示，开关S闭合后，电路正常工作，电压表有一定的示数。一段时间后，电压表的示数突然变为零，则故障可能是R1_______或R2_______。(填“短路”或“断路”)二、家庭电路故障分析家庭电路的故障有两类：断路和短路。有些故障可以直接由人们观察到的现象进行判断，有些故障则需要借助校验灯或试电笔进行判断。12．(09常德)小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是()A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了13．（2010大连）图是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖...
