三相异步电动机的控制电路VIP免费

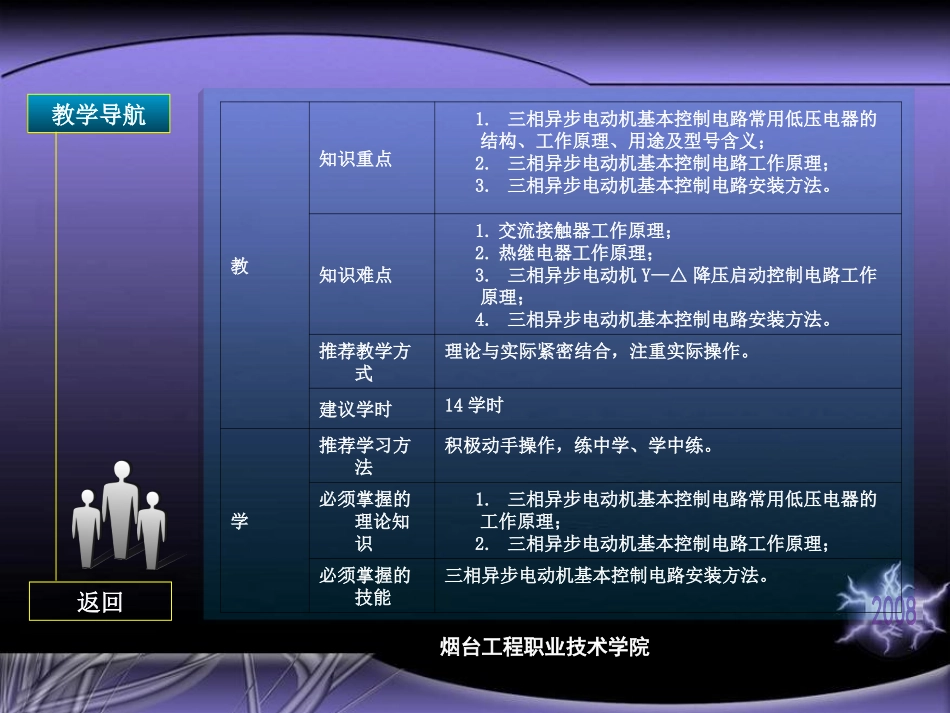

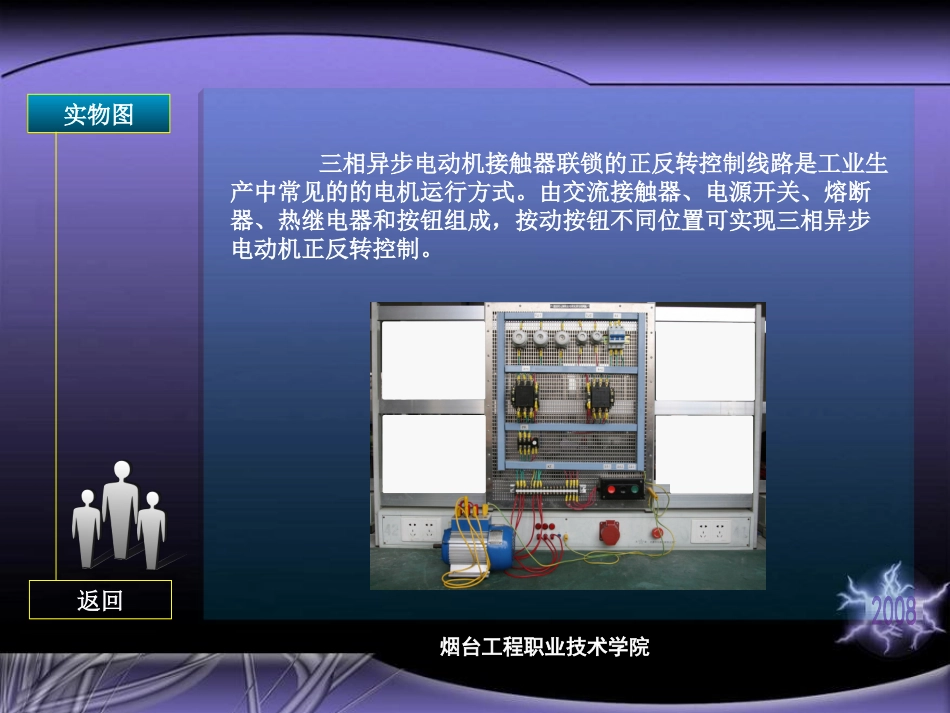

背景知识教学导航实物图烟台工程职业技术学院器材与元件自测题考核要求操作指导项目四三相异步电动机控制电路烟台工程职业技术学院教学导航返回教知识重点1.三相异步电动机基本控制电路常用低压电器的结构、工作原理、用途及型号含义；2.三相异步电动机基本控制电路工作原理；3.三相异步电动机基本控制电路安装方法。知识难点1.交流接触器工作原理；2.热继电器工作原理；3.三相异步电动机Y—△降压启动控制电路工作原理；4.三相异步电动机基本控制电路安装方法。推荐教学方式理论与实际紧密结合，注重实际操作。建议学时14学时学推荐学习方法积极动手操作，练中学、学中练。必须掌握的理论知识1.三相异步电动机基本控制电路常用低压电器的工作原理；2.三相异步电动机基本控制电路工作原理；必须掌握的技能三相异步电动机基本控制电路安装方法。烟台工程职业技术学院实物图返回三相异步电动机接触器联锁的正反转控制线路是工业生产中常见的的电机运行方式。由交流接触器、电源开关、熔断器、热继电器和按钮组成，按动按钮不同位置可实现三相异步电动机正反转控制。烟台工程职业技术学院器材与原件返回代号名称型号规格数量QF组合开关HZ10-25/31FU1熔断器RL1-60/3、熔体20A3FU2熔断器RL1-15、熔体5A2KM1、KM2交流接触器CJ0-20、线圈电压380V2FR热继电器JR16-20/3D、15.4A1SB按钮LA10-3H1XT接线端子JD0-10201M三相笼型异步电动机Y132M-4-B3、7.5kW、1450r/min1烟台工程职业技术学院背景知识返回4.14.24.1三相异步电动机控制电路常用低压电器知识分布网络刀开关组合开关按钮行程开关接触器常用低压电器的分类手动类电器保护类电器自动类电器低压开关主令电器时间继电器热继电器熔断器空气断路器烟台工程职业技术学院背景知识返回4.14.24.1.1手动电器1．刀开关刀开关外形如图4-1-1所示、结构如图4-1-2所示。刀开关主要由动触刀、静夹座、操作手柄和绝缘底座组成。靠手动来实现触刀与夹座的接触或分离，以便实现对电路的接通与分断的控制。图4-1-1刀开关的外形图4-1-2刀开关的符号QS静夹座动触刀图4-1-3刀开关的符号烟台工程职业技术学院背景知识返回4.14.2刀开关按刀的极数可分为单极、双极和三极。刀开关在电路图中的符号如图4-1-3所示，其文字符号为QS。刀开关一般用于接通或分断小负荷电路。主要用于照明、电热设备及小容量电动机控制电路中。供手动不频繁地接通和分断电路用，或用于电源侧作隔离开关（不带负载操作）。提示！安装时刀开关应垂直放置，保证开关分断时，动触刀自然垂落在下方。电源进线接上面进线座，负载接下面出线座。以保证操作时人身安全。刀开关又称开启式负荷开关，其型号及含义为:HK□—□/□开启式负荷开关极数设计序号额定电流烟台工程职业技术学院背景知识返回4.14.22．组合开关组合开关又叫转换开关，它触点对数多，接线方式灵活，体积小，操作方便，开关内部装有扭簧储能机构，能快速闭合与分断。图4-1-4是三极组合开关外形图。图4-1-5为组合开关结构图，三极组合开关有6个静触点和三个动触片，三个动触片装在绝缘板上并套在方轴上，手柄带动方轴作90度正反向转动，使动触片与静触点接通或分断。其图形符号如图4-1-6，文字符号是QS。QS动触点静触点转轴手柄图4-1-4组合开关外形图4-1-5组合开关结构图4-1-6组合开关的符号烟台工程职业技术学院背景知识返回4.14.2组合开关可作为电源隔离开关，也可不频繁地直接接通或分断小负荷电路，比如控制小容量（5KW以下）异步电动机的启动，正反转和停止。组合开关型号及含义为:HZ10□□□组合开关极数设计序号开关专门用途代号额定电流烟台工程职业技术学院背景知识返回4.14.23．按钮按钮也起接通或分断电路的作用，但它触点面积小，不能用来控制大电流的主电路，其额定电流不能超过5A，只能短时接通和分断小电流的控制电路，以发出指令。所以又称主令电器。其外形如图4-1-7所示，结构图如图4-1-8所示，图形符号如图4-1-9所示，其文字符号为SB。图4-1-7按钮外形图按钮一般由按钮帽、复位弹簧、桥式动触点、静触点、支柱连杆及外壳等部分组成。如图4—1-8所示。按钮按静态（不受外力作用）时触点的分合状态，可分为常...
