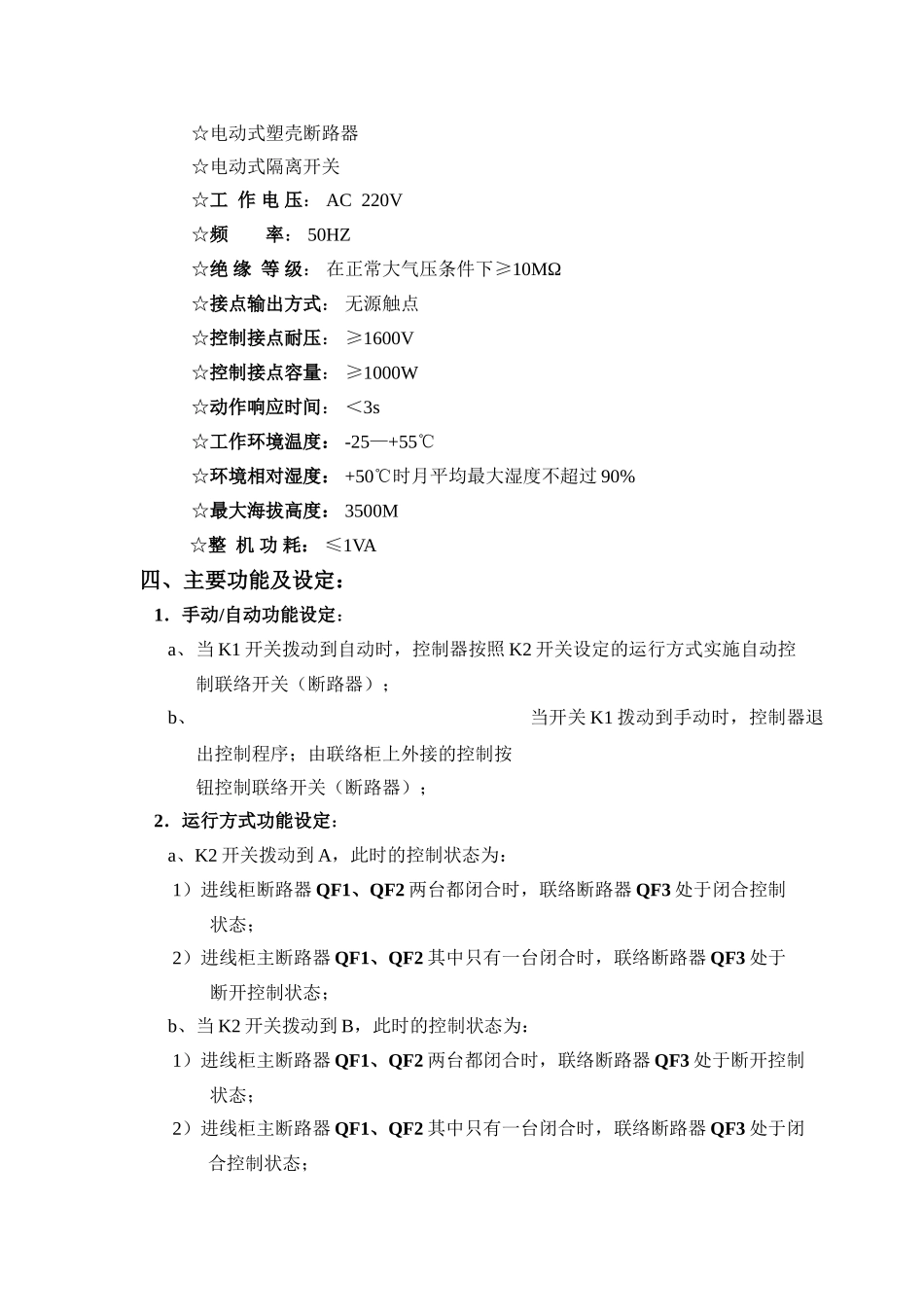

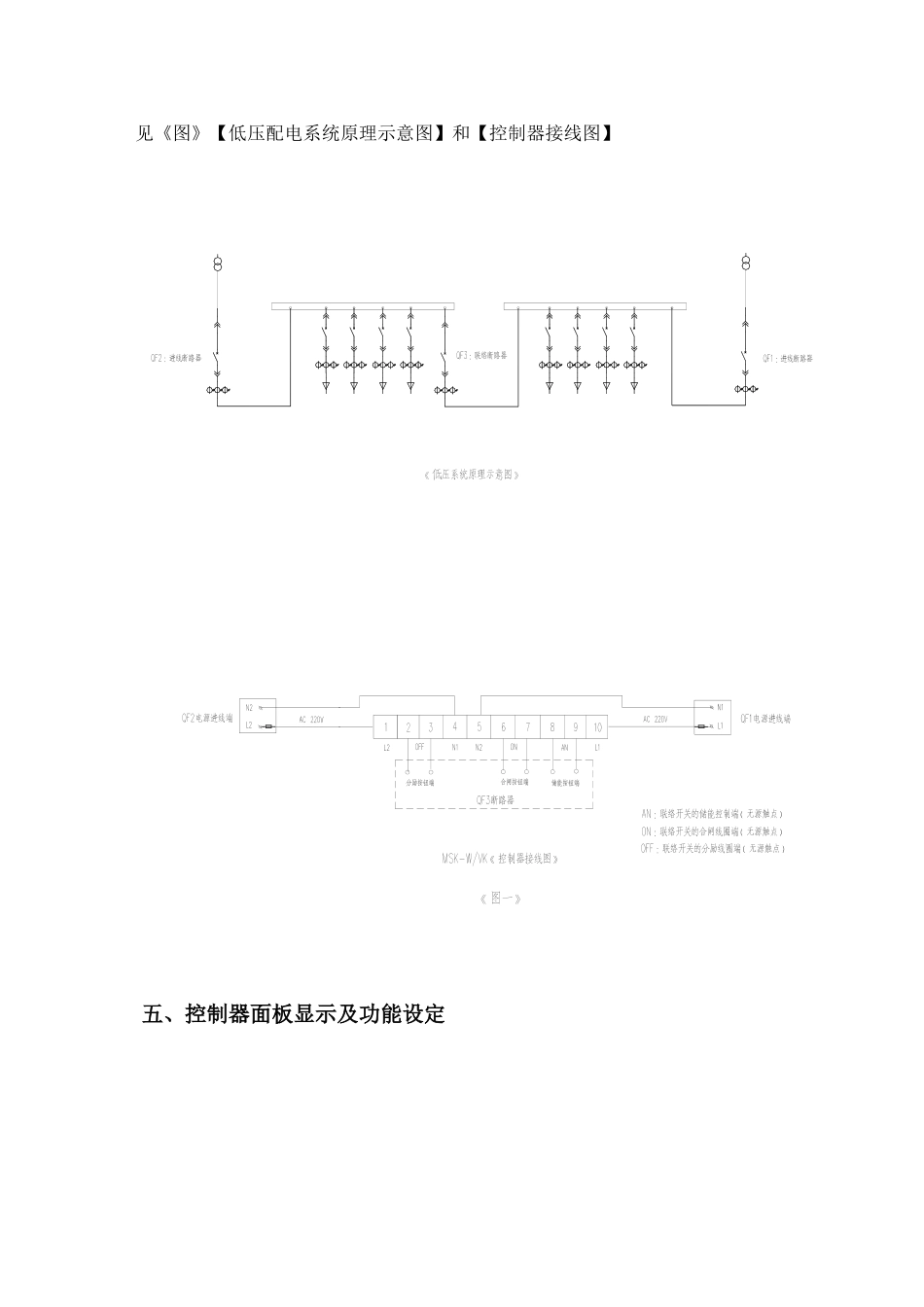

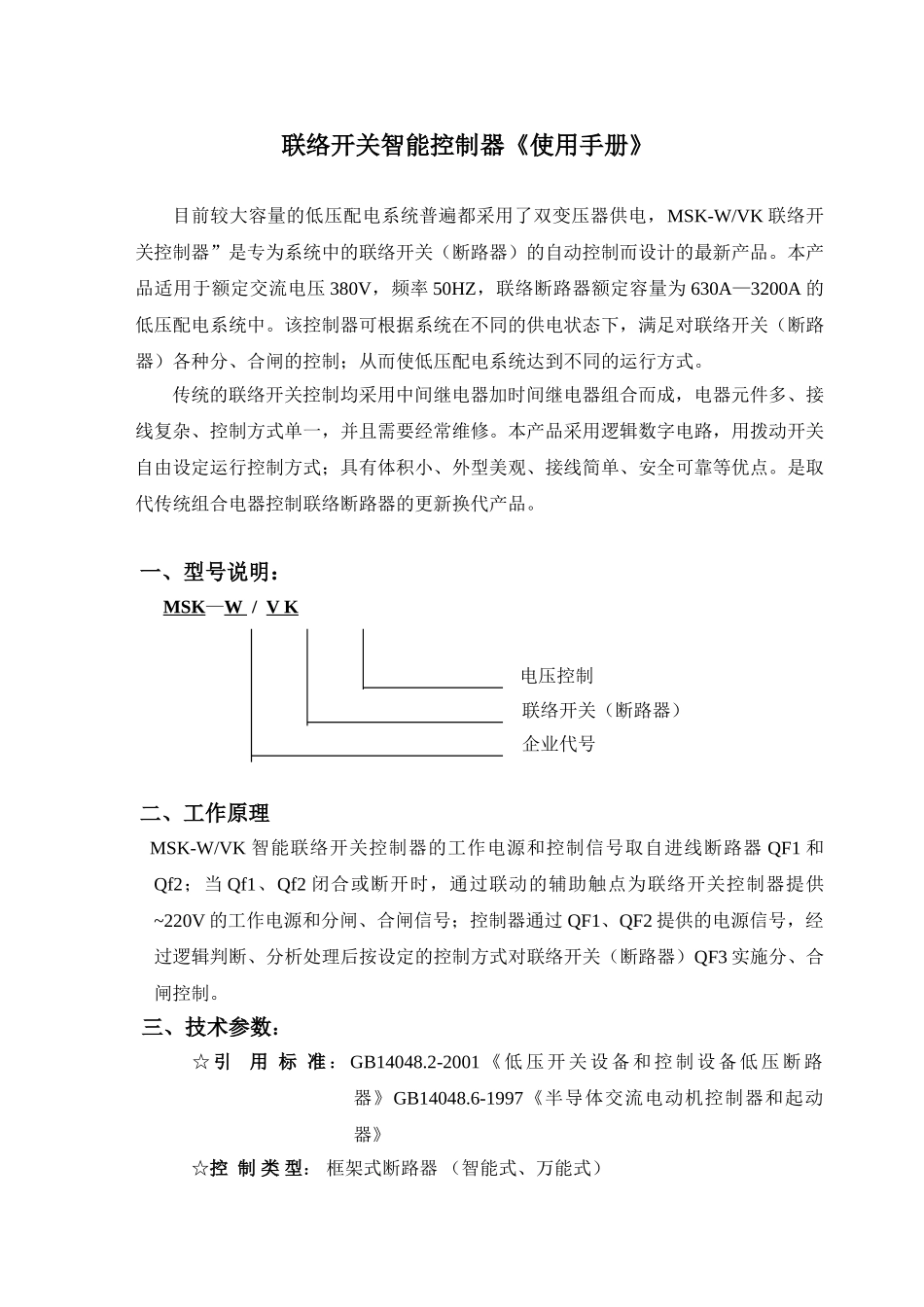

联络开关智能控制器《使用手册》目前较大容量的低压配电系统普遍都采用了双变压器供电，MSK-W/VK联络开关控制器”是专为系统中的联络开关（断路器）的自动控制而设计的最新产品。本产品适用于额定交流电压380V，频率50HZ，联络断路器额定容量为630A—3200A的低压配电系统中。该控制器可根据系统在不同的供电状态下，满足对联络开关（断路器）各种分、合闸的控制；从而使低压配电系统达到不同的运行方式。传统的联络开关控制均采用中间继电器加时间继电器组合而成，电器元件多、接线复杂、控制方式单一，并且需要经常维修。本产品采用逻辑数字电路，用拨动开关自由设定运行控制方式；具有体积小、外型美观、接线简单、安全可靠等优点。是取代传统组合电器控制联络断路器的更新换代产品。一、型号说明：MSK—W/VK电压控制联络开关（断路器）企业代号二、工作原理MSK-W/VK智能联络开关控制器的工作电源和控制信号取自进线断路器QF1和Qf2；当Qf1、Qf2闭合或断开时，通过联动的辅助触点为联络开关控制器提供~220V的工作电源和分闸、合闸信号；控制器通过QF1、QF2提供的电源信号，经过逻辑判断、分析处理后按设定的控制方式对联络开关（断路器）QF3实施分、合闸控制。三、技术参数：☆引用标准：GB14048.2-2001《低压开关设备和控制设备低压断路器》GB14048.6-1997《半导体交流电动机控制器和起动器》☆控制类型：框架式断路器（智能式、万能式）☆电动式塑壳断路器☆电动式隔离开关☆工作电压：AC220V☆频率：50HZ☆绝缘等级：在正常大气压条件下≥10MΩ☆接点输出方式：无源触点☆控制接点耐压：≥1600V☆控制接点容量：≥1000W☆动作响应时间：＜3s☆工作环境温度：-25—+55℃☆环境相对湿度：+50℃时月平均最大湿度不超过90%☆最大海拔高度：3500M☆整机功耗：≤1VA四、主要功能及设定：1．手动/自动功能设定：a、当K1开关拨动到自动时，控制器按照K2开关设定的运行方式实施自动控制联络开关（断路器）；b、当开关K1拨动到手动时，控制器退出控制程序；由联络柜上外接的控制按钮控制联络开关（断路器）；2．运行方式功能设定：a、K2开关拨动到A，此时的控制状态为：1）进线柜断路器QF1、QF2两台都闭合时，联络断路器QF3处于闭合控制状态；2）进线柜主断路器QF1、QF2其中只有一台闭合时，联络断路器QF3处于断开控制状态；b、当K2开关拨动到B，此时的控制状态为：1）进线柜主断路器QF1、QF2两台都闭合时，联络断路器QF3处于断开控制状态；2）进线柜主断路器QF1、QF2其中只有一台闭合时，联络断路器QF3处于闭合控制状态；见《图》【低压配电系统原理示意图】和【控制器接线图】五、控制器面板显示及功能设定六、控制器安装尺寸图七、接线端子代号及功能端子号代号功能说明10L1QF1断路器信号及电源线相线引入端将相线串接到QF1的辅助触头，经过辅助触头引入该端子。2、3AN并联连接QF3联络断路器储能线圈按钮端无源触点4N1QF1断路器信号及电源线N线引入端取自QF1断路器控制N线5N2QF2断路器信号及电源线N线引入端取自QF2断路器控制N线6、7ON并联连接QF3联络断路器合闸线圈按钮端无源触点8、9OFF并联连接QF3联络断路器分励线圈按钮端无源触点
