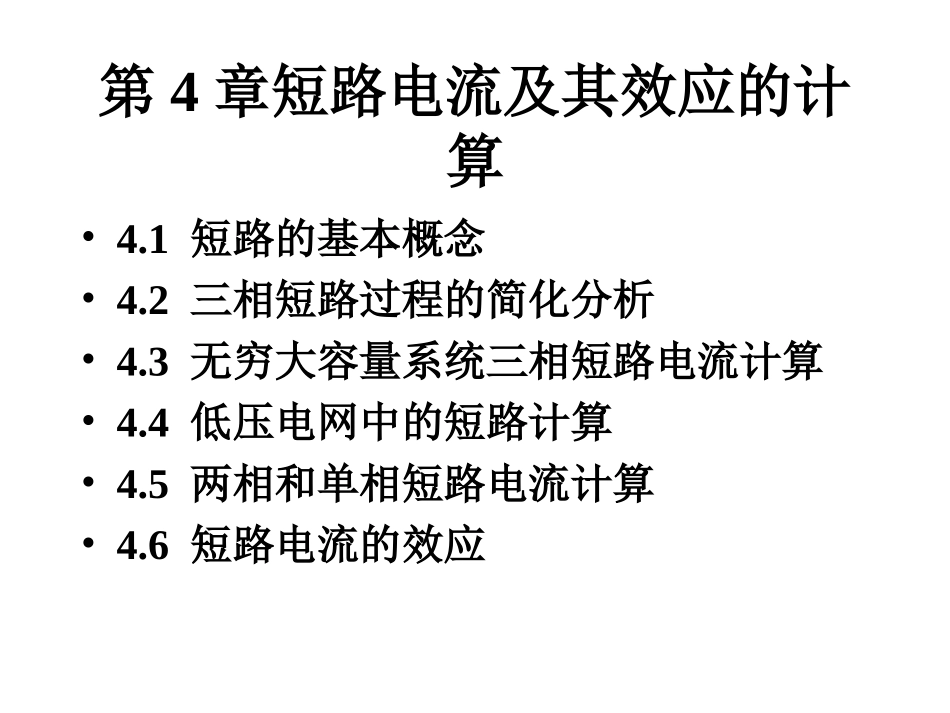

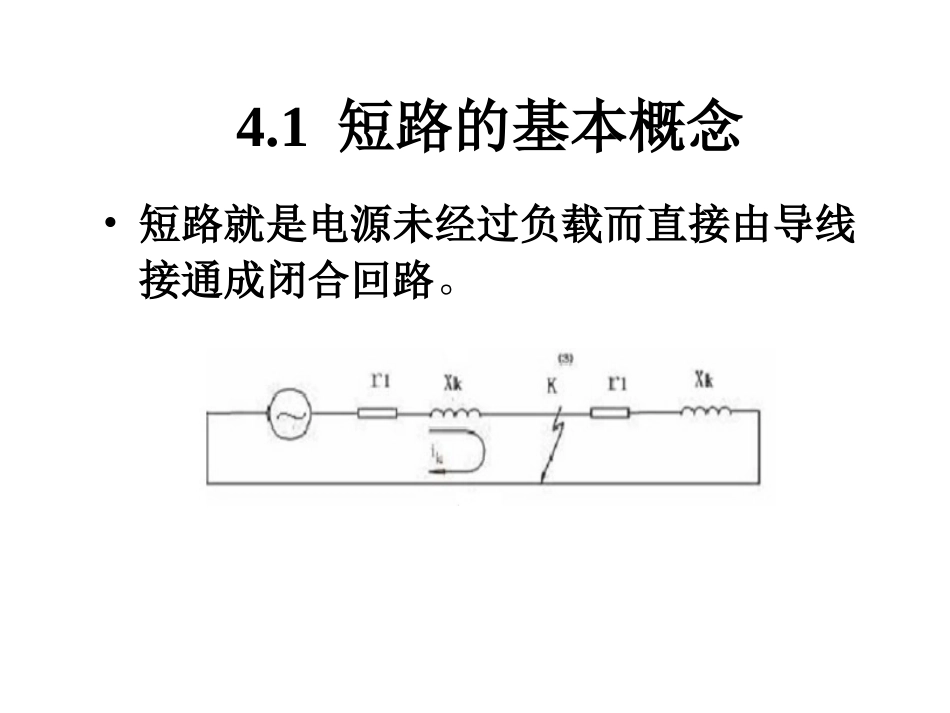

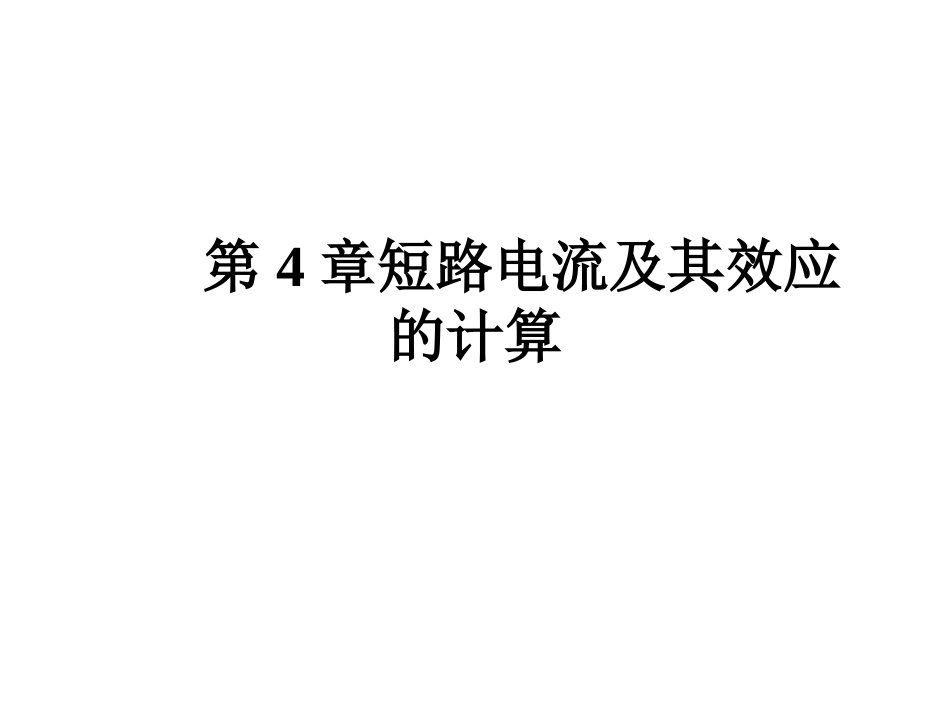

第4章短路电流及其效应的计算第4章短路电流及其效应的计算•4.1短路的基本概念•4.2三相短路过程的简化分析•4.3无穷大容量系统三相短路电流计算•4.4低压电网中的短路计算•4.5两相和单相短路电流计算•4.6短路电流的效应4.1短路的基本概念•短路就是电源未经过负载而直接由导线接通成闭合回路。1、短路产生很大的热量，导体温度升高，将绝缘损坏。2、短路产生巨大的电动力，使电气设备受到机械损坏。3、短路使系统电压降低，电流升高，电器设备正常工作受到破坏。4、严重的短路将电力系统运行的稳定性，使同步发电机失步。5、单相短路产生的不平衡磁场，对通信线路和弱电设备产生严重的电磁干扰。6、短路造成停电，给国民经济带来损失，给人民生活带来不便。一、短路的危害二、短路的原因(1)电力系统中电器设备载流导体的绝缘损坏。造成绝缘损坏的原因主要有设备绝缘自然老化，操作过电压，大气过电压，绝缘受到机械损伤等。(2)运行人员不遵守操作规程，如带负荷拉、合隔离开关，检修后忘拆除地线合闸。(3)鸟兽跨越在裸露导体上。•三相短路、两相短路、单相短路和两相接地短路三、短路的种类四、短路电流计算的目的•确保电器设备在短路情况下不致损坏，减轻短路危害和防止故障扩大•1、正确地选择和校验各种电器设备•2、计算和整定保护短路的继电保护装置•3、选择限制短路电流的电器设备•在现代工业企业供电系统中，单相短路电流的最大可能值通常不超过三相短路电流的最大可能值,故今后我们在进行短路电流的计算时，均按三相短路来进行。只有在校验继电保护灵敏度时，才需要进行两相短路电流计算。4.2三相短路过程的简化分析短路发生后，系统就由工作状态经过一个暂态过程，然后进入短路后的稳定状态。电力系统的短路故障往往是突然发生的。暂态过程虽然时间很短，但它对电气设备的危害远比稳态短路电流要严重得多。短路电流的暂态过程的变化与电源系统的容量有关，一般分成无限大容量电源系统和有限容量电源系统当供配电系统容量较电力系统容量小得多，电力系统阻抗不超过短路回路总阻抗的5%-10%，或短路点离电源的电气距离足够远，发生短路时电力系统的母线压降很小，此时可以把电力系统看作无限大容量系统一、无限大容量系统所谓“无限大容量系统”指端电压保持恒定，没有内部阻抗以及容量无限大的系统。无限大容量系统：US=常数α，XS=0,SS=∞二、无限大容量系统三相短路暂态过程阻抗角式中，电流幅值正常运行电流为1、正常运行设电源相电压为sin()muUtsin()miItarctankLkLxxrr22()()mmkLkLUIrrxx无限大容量系统三相短路图（b）三相电路图（c）单相等效电路图2、三相短路分析（1）定性分析：三相短路，阻抗突变，发生暂态过渡过程，k点右侧，没有电源，电流衰减到零，k点左侧有电源，L↓,I↑,I不突变，出现周期容量（2）定量分析：短路电流应满足微分方程sin()kkkkmdiLriUtdt式中，kikrkL相电流瞬时值由电源至短路点之间的电阻由电源至短路点之间的电感设在图中K点发生三相短路。其解为sin()fitTkzmdiItCe式中，ZdfiT由电源至短路点之间的阻抗短路电流与电压之间的相位差角，非周期分量电流衰减时间常数C常数，其值由初始条件决定22()ZrLarctandLrmzmUIZzmI周期分量电流幅值kfikLTr在短路瞬间t=0时，短路前工作电流与短路后短路电流相等，即0sin()sin()mzmdiIIC短路全电流瞬时值为：sin()sin()mzmdfiCIIi非周期分量电流的初始值式中，fii短路前电流与电压之间的相位差角sin()[sin()sin()]fitTkzmdmzmdpnpiItIIeii无限大容量系统三相短路时的短路电流波形图3、最严重三相短路的短路电流三相短路时的相量图短路电流非周期分量的初值等于相量和之差在纵坐标上的投影mUmIzmI电源电压相量工作电流相量短路电流周期分量相量mIzmI产生最严重短路电流的条件：(1)短路前空载或cosΦ=1(2)短路瞬时电压过零α=0或1800(3)短路回路纯电感将Im=0,α=0,代入，得cosfitTkzmzmiItIesin()[sin()sin()]fit...
