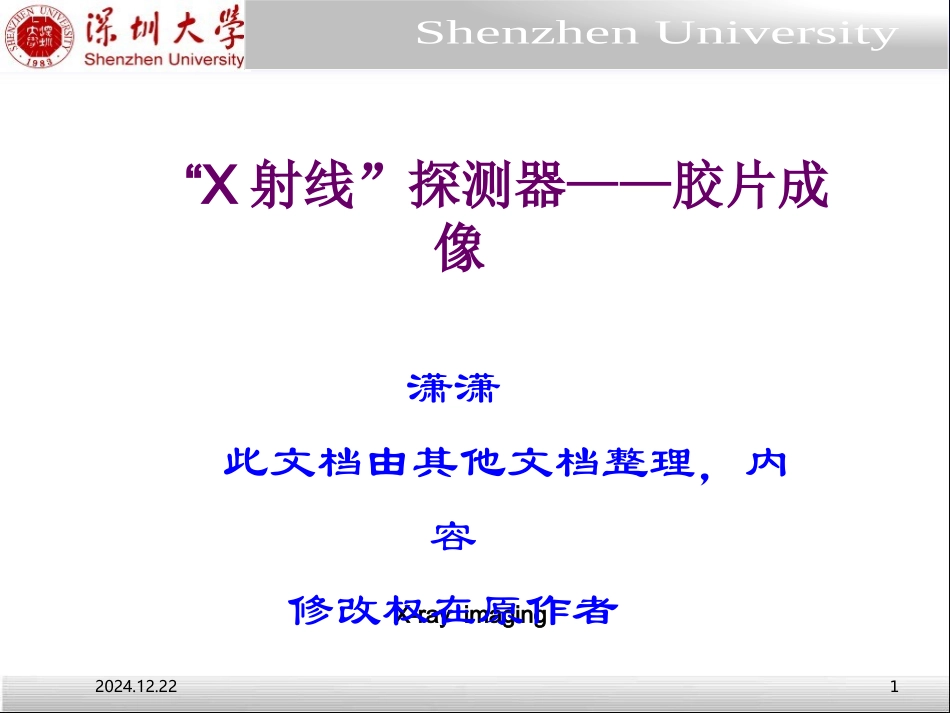

“X射线”探测器——胶片成像修改版VIP免费

ShenzhenUniversity2024.12.221“X射线”探测器——胶片成像X-rayimaging潇潇此文档由其他文档整理，内容修改权在原作者ShenzhenUniversity2024.12.222◆医用X线胶片分类：一:感兰片、感绿片、感紫片1.感兰片:特点：①对兰色光较敏感。②宽容度大。(胶片所能正确容纳的景物亮度反差的范围)③分辩率差。三、医用X线胶片ShenzhenUniversity2024.12.2232.感绿片:特点:①对绿光敏感。②宽容小。③分辨率高。④感光速度慢，需配合感绿屏。3.乳腺片、胃肠片、专用胸片等。以上几种胶片保存时间长，不易变质。二.热敏胶片:胶片经加热后,将染料包内的染料释放出来形成影像。ShenzhenUniversity2024.12.224三.激光胶片:半导体激光器和气体激光器。以矩阵扫描方式通过多棱镜直接打印在胶片上。1.红外激光片:单药膜（IR）2.氦氖激光片:单药膜（HN）四.干式激光片:其胶片的感光材料及结构近似于普通胶片，感光材料溴化银单面药膜，片基的被面涂有防反射层。其接受的是激光源。保存受温度影响。ShenzhenUniversity2024.12.225◆滤线栅与摄影的关系：◈使用滤线栅的目的：减少散乱线对胶片影响，提高影象的清晰度。◈那些部位需要使用滤线栅：头颅、腹部、胸部、脊柱等较厚的部位。◈同一部位，使用和不用滤线栅。摄影条件，相差10KV；一倍MAs；但图象质量远不如使用滤线栅的效果。◈胸部高KV摄影不能使用活动滤线器，必须使用静止滤线栅。而且要用高栅比值的滤线栅。ShenzhenUniversity2024.12.226不同胶片对摄影条件有何要求和差异：①感绿片比感兰片同一部位、其它条件不变，需减少1/4曝光量。一般情况下，恰当做法；应减少MAs。不同品牌略有差异，常规片与专用片有差异。②摄影条件：KVp和MAs，对常规摄影胶片而言无明确差异。③MAs:在摄影工作中如：头颅、胸部、腹部、脊柱，尽可能选用大MA,短时间曝光。减少运动伪影。提高影像锐利度。ShenzhenUniversity2024.12.227对于不同部位，条件如何确定，不同条件有何差异：1：胸部：（肺组织）用高KVp、小MAs。2：胸部：（骨组织）用低KVp、小MA、长时间。3：四肢骨骼：KVp不应过高。4：软组织：采用低KVp、大MAs。胶片洗出后如何判断KVp和MAs哪一个不和适：①X线质：KVp②X线量：MAsShenzhenUniversity2024.12.228影响胶片成像质量的因素：1：胶片自身质量、冲洗药液质量、药液温度、冲洗时间、暗盒、增感屏。2：X线机、电源、自显机、设备软件功能、激光打印机、网络、摄影条件、患者体态、人员素质、技术水平等等。ShenzhenUniversity2024.12.229医用X线胶片结构：乳剂膜片基保护膜结合膜一乳剂膜主要由卤化银和明胶组成。卤化银：卤族元素氟，氯，溴，碘与银的化合物。明胶：各种用于感光材料的卤化银均不溶于水，更不能直接涂布在片基上。因此需要一种胶性物质做介质，以使卤化银晶体处于永久性的悬浮状态，互不接触，并能均匀地涂布在片基上。这种介质就是明胶。1·明胶能提高乳剂的感光度2·明胶是一种保护性胶体3·明胶膨胀后具有多孔性4·明胶具有热熔冷凝的性质5·明胶粘性强并参与坚膜作用二片基：有以下几种（一）硝酸纤维素片基（二）醋酸纤维素片基(CAT)（三）聚酯片基（PEF）ShenzhenUniversity2024.12.2210（二）医用银盐感光胶片的结构及成像原理1．结构主要由感光乳剂层、片基、附加层构成。ShenzhenUniversity2024.12.2211ShenzhenUniversity2024.12.2212（1）感光乳剂层：感光乳剂层主要由卤化银（AgX）和明胶组成。1）卤化银：是一种具有感光性能的物质，起着记录影像的作用。其中氯化银（AgCl）、溴化银（AgBr）、碘化银（AgI）分别为白色、乳白色和淡黄色的固体，都应用于感光材料。只有氟化银因极易溶于水，不能应用。晶体颗粒大，感光度高；晶体颗粒小，分辨力高；晶体颗粒分布均匀，颗粒性好；晶体颗粒大小不一，宽容度大。ShenzhenUniversity2024.12.22132）明胶：用于感光材料的各种卤化银均不溶于水，不能直接涂布于片基上。因此，需要明胶使卤化银晶体处于永久性的悬浮状态，互不接触，并能均匀涂布在片基上。明胶的作用：①提高感光乳剂的感光度；②起保护性胶体作...
