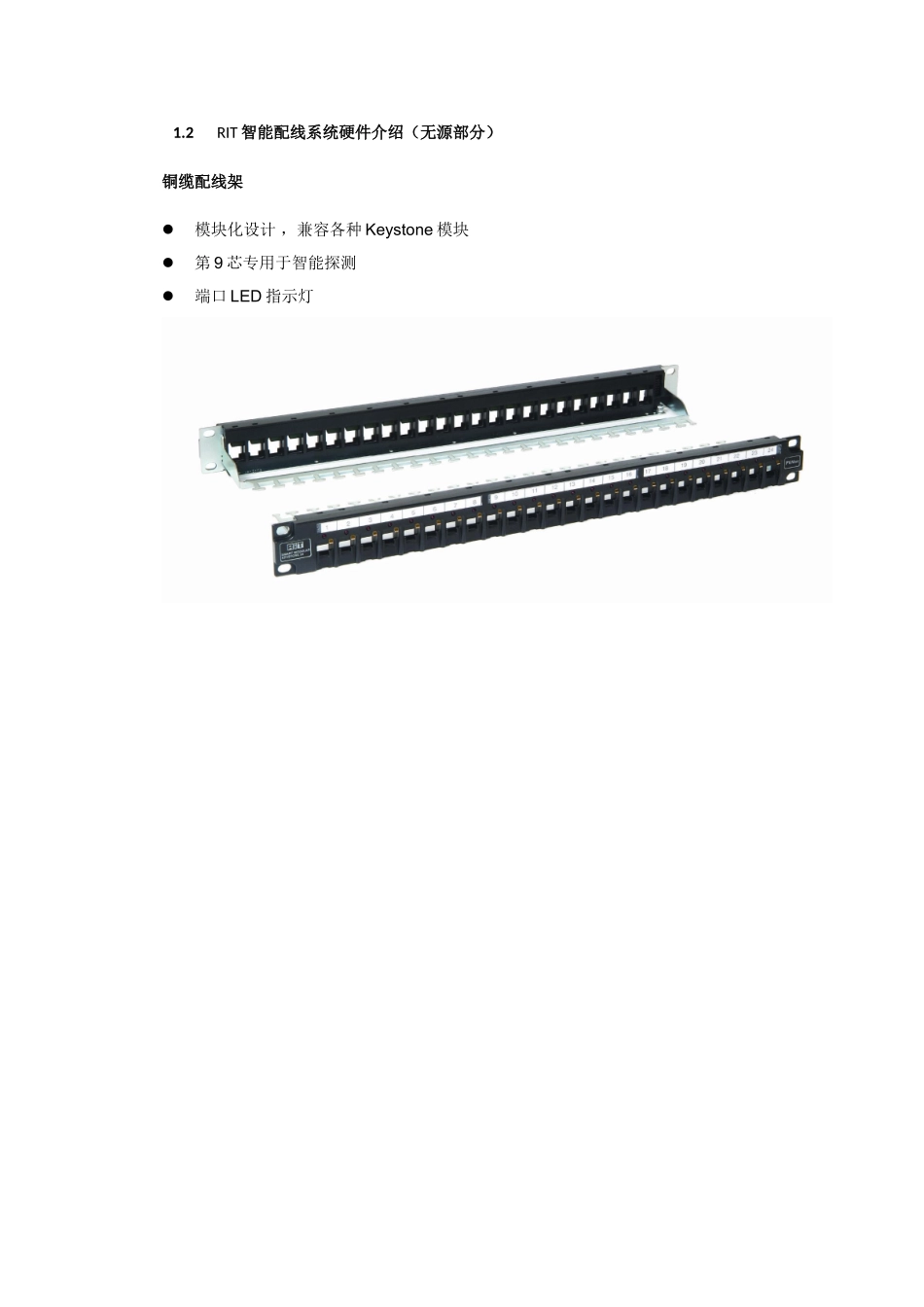

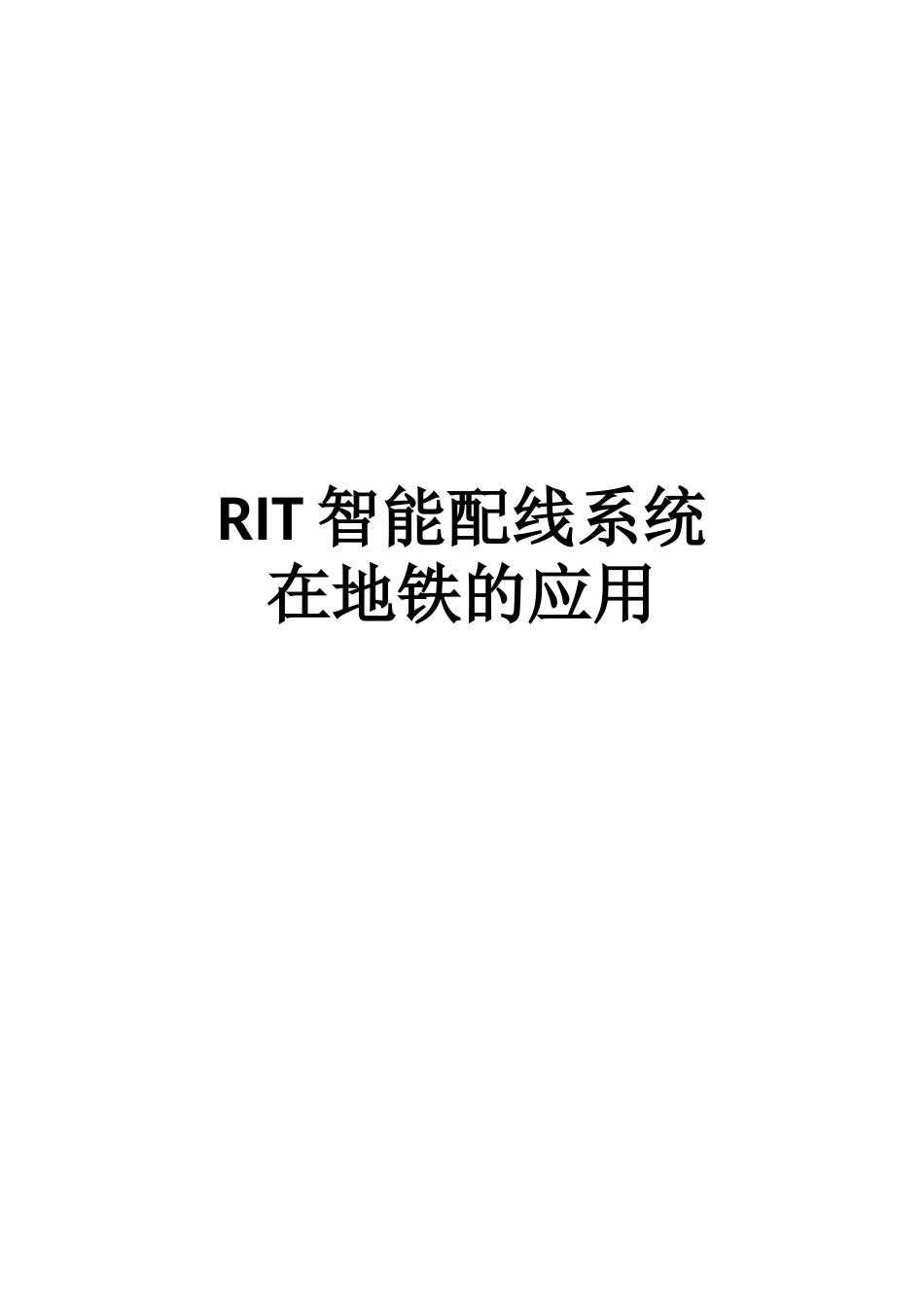

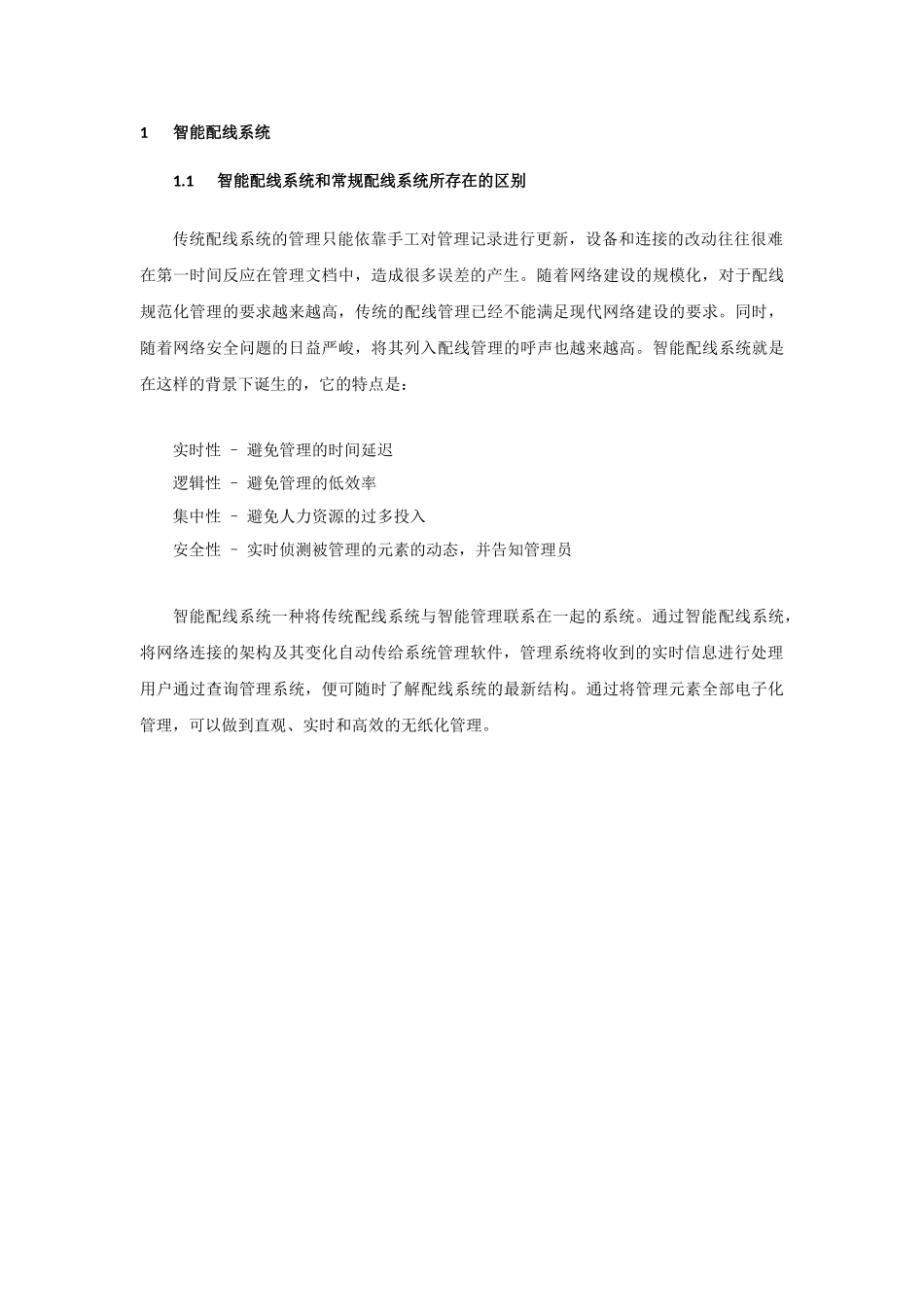

RIT智能配线系统在地铁的应用1智能配线系统1.1智能配线系统和常规配线系统所存在的区别传统配线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。随着网络建设的规模化，对于配线规范化管理的要求越来越高，传统的配线管理已经不能满足现代网络建设的要求。同时，随着网络安全问题的日益严峻，将其列入配线管理的呼声也越来越高。智能配线系统就是在这样的背景下诞生的，它的特点是：实时性–避免管理的时间延迟逻辑性–避免管理的低效率集中性–避免人力资源的过多投入安全性–实时侦测被管理的元素的动态，并告知管理员智能配线系统一种将传统配线系统与智能管理联系在一起的系统。通过智能配线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理用户通过查询管理系统，便可随时了解配线系统的最新结构。通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。1.2RIT智能配线系统硬件介绍（无源部分）铜缆配线架模块化设计，兼容各种Keystone模块第9芯专用于智能探测端口LED指示灯RJ-45至RJ-45型数据跳线六类等级或六A类等级六类等级符合vANSI/EIA/TIA568-B.2-1，ISO/IEC118012ndEdition（2002）和CENELECEN50173(2002)六A类等级符合ANSI/TIA/EIA-568-B.2-10，ISO/IEC118012.1和CENELECEN50173(200x)forCategory6A/CLASSEA最新标准由一段九芯的柔性跳线缆和两边各一个九帧RJ-45插头构成其中一芯专用于智能管理特别设计防止跳插线插拔时接头部位的固定闩损坏光纤端接箱高密度，1U支持24个双工LC适配器抽屉式结构，便于光纤接入预安装LC适配器单模和多模可选带LED指示灯，额外铜芯专用于智能管理产品型号和普通型规格请参见目录。物理性能高度：43.7mm/1.72"(1U)宽度：482.6mm/19"深度：240mm/9.5"重量（连包装）：3.7kg(8.2lb)材料钢颜色黑底色带灰色丝网印刷标识环境使用温度：-10°Cto60°C储藏温度：-40°Cto85°C湿度：0-90%不结露遵照国际EMC标准：EN-55022,ClassB(Europe)andFCCPart15,SubpartJ,ClassA(USA).高密度，LC16芯-16芯，多模或单模，机柜安装抽屉式结构，便于光纤接入预安装LC适配器单模和多模可选带LED指示灯，额外铜芯专用于智能管理产品型号和普通型规格请参见目录。物理性能高度：43.7mm/1.72"(1U)宽度：482.6mm/19"深度：240mm/9.5"重量（连包装）：3.7kg(8.2lb)材料钢颜色黑底色带灰色丝网印刷标识环境使用温度：-10°Cto60°C储藏温度：-10°Cto60°C湿度：0-90%不结露遵照国际EMC标准：EN-55022,ClassB(Europe)andFCCPart15,SubpartJ,ClassA(USA).光纤数据跳线LC，多模或单模额外铜芯专用于智能管理产品型号和普通型规格请参见目录。标准ANSI/TIA/EIA-568-B.3andofANSI/TIA/EIA-568-B.3-1(withMMOM3fiber).可燃性测试IEC60332-3C,IEC61034,IEC60754机械性能线缆直径2.6x3.7mm(+0/-0.1)mm线缆重量14.8kg/km最小弯曲半径–负载时45mm–安装时35mm最大拉力300N最大压缩应力100N/cm弯曲1,000cycles运行温度-25to+75°C储藏温度-25to+75°C1.3RIT智能配线系统硬件介绍（有源部分）电子配线管理系统扫描仪扫描仪通过扫描仪连接线缆连接至智能配线架上，扫描仪监视配线架上的所有端口。附加的中央扫描功能，扫描仪扮演了一个界于控制面板和主机之间的媒介。控制面板可以和任意一个扫描仪连接，通过扩展仪接受从主机发送/接收的指令。扫描仪安装在不同配线间的通讯中心的机架上，比如说大楼的不同楼层配线间或者不同的大楼通讯间。他们向主机汇报配线间的配线架的通断信息，采用SNMP的代理协议。扫描仪有两种类型：PVMax扫描仪–包含12个连接块可支持24个配线架PVMax小型扫描仪–包含6个连接块可支持12个配线架扫描仪–背面小型扫描仪–背面电子配线管理系统主机主机管理物理层网络结构。主机控制所有的下行扫描仪，管理所有扫描信号的运算。主机位于系统的最高层，有能力对整个系统监视和控制。主机包括一个SNMP代理协议，允许管理软件接受所有相关联的数据。它具...
