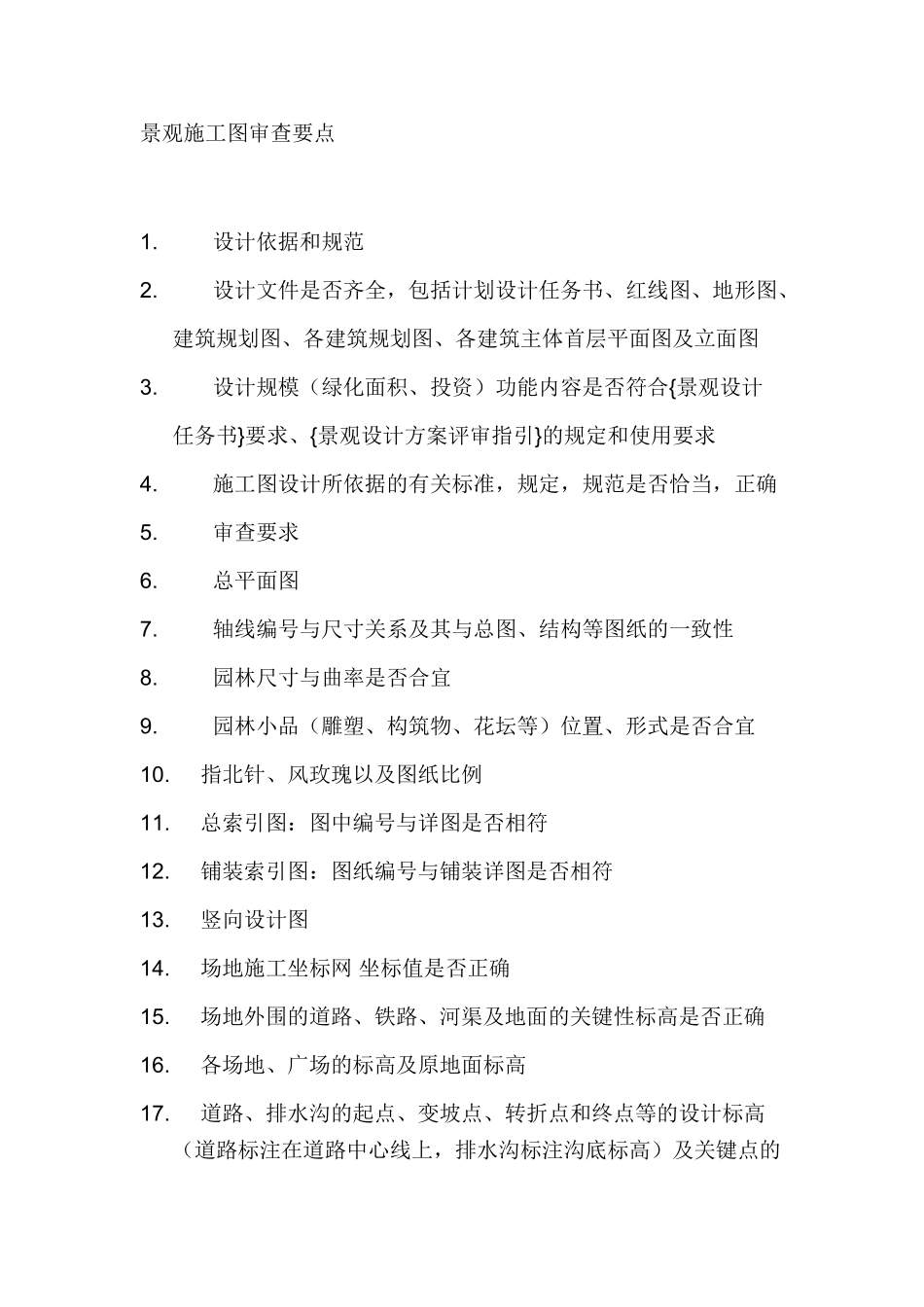

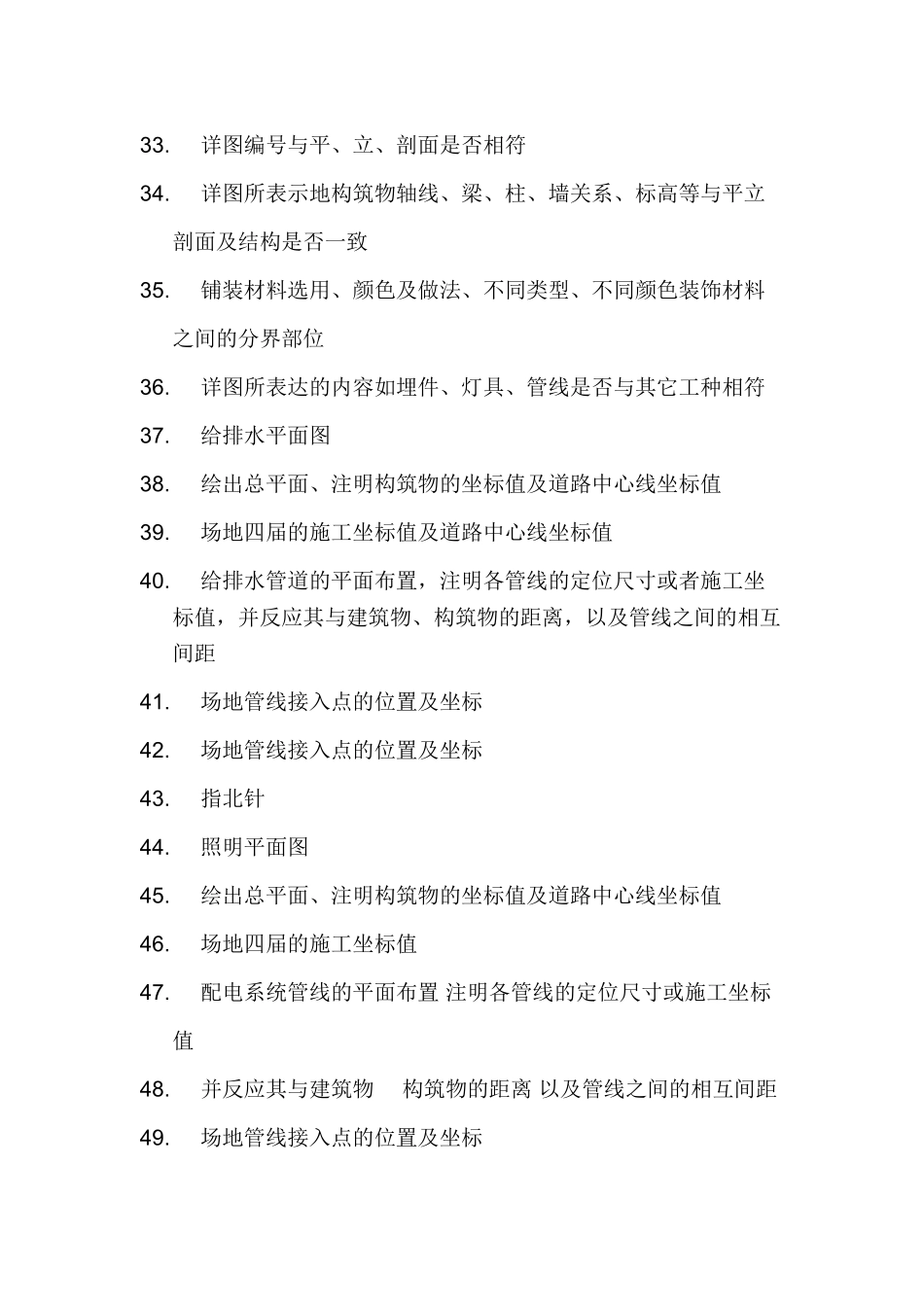

景观施工图审查要点1.设计依据和规范2.设计文件是否齐全，包括计划设计任务书、红线图、地形图、建筑规划图、各建筑规划图、各建筑主体首层平面图及立面图3.设计规模（绿化面积、投资）功能内容是否符合{景观设计任务书}要求、{景观设计方案评审指引}的规定和使用要求4.施工图设计所依据的有关标准，规定，规范是否恰当，正确5.审查要求6.总平面图7.轴线编号与尺寸关系及其与总图、结构等图纸的一致性8.园林尺寸与曲率是否合宜9.园林小品（雕塑、构筑物、花坛等）位置、形式是否合宜10.指北针、风玫瑰以及图纸比例11.总索引图：图中编号与详图是否相符12.铺装索引图：图纸编号与铺装详图是否相符13.竖向设计图14.场地施工坐标网坐标值是否正确15.场地外围的道路、铁路、河渠及地面的关键性标高是否正确16.各场地、广场的标高及原地面标高17.道路、排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，排水沟标注沟底标高）及关键点的原地面标高，纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性坐标。道路应注明其横坡向（单坡或双坡）18.用坡向箭头表明地面排水方向，如有堆山设计，可用设计等高线表示地面坡度19.指北针20.种植施工图21.乔木：是否正确标注植物代号、栽植点、行距、株距尺寸22.灌木和草本，是否正确标注植物代号及群栽位置，范围23.植物与建筑物、构筑物、道路以及管线（地上地下）的距离是否恰当24.列表栏内容：尺寸单位比例图例施工要求25.详图26.图中编号与大样图是否相符27.平、立、剖面图是否一致28.构筑物的墙、梁、柱的材料、厚度、对应关系。及与结构图的一致性29.种植池、驳岸或护坡、挡土墙等构筑物的顶部和底部的设计标高是否合适30.铺装材料的选用及颜色31.无障碍设计：广场、道路等有高差的地方是否设置了供残疾人使用地坡道，其宽度、坡度及长度是否符合规范要求32.大样详图33.详图编号与平、立、剖面是否相符34.详图所表示地构筑物轴线、梁、柱、墙关系、标高等与平立剖面及结构是否一致35.铺装材料选用、颜色及做法、不同类型、不同颜色装饰材料之间的分界部位36.详图所表达的内容如埋件、灯具、管线是否与其它工种相符37.给排水平面图38.绘出总平面、注明构筑物的坐标值及道路中心线坐标值39.场地四届的施工坐标值及道路中心线坐标值40.给排水管道的平面布置，注明各管线的定位尺寸或者施工坐标值，并反应其与建筑物、构筑物的距离，以及管线之间的相互间距41.场地管线接入点的位置及坐标42.场地管线接入点的位置及坐标43.指北针44.照明平面图45.绘出总平面、注明构筑物的坐标值及道路中心线坐标值46.场地四届的施工坐标值47.配电系统管线的平面布置注明各管线的定位尺寸或施工坐标值48.并反应其与建筑物构筑物的距离以及管线之间的相互间距49.场地管线接入点的位置及坐标
