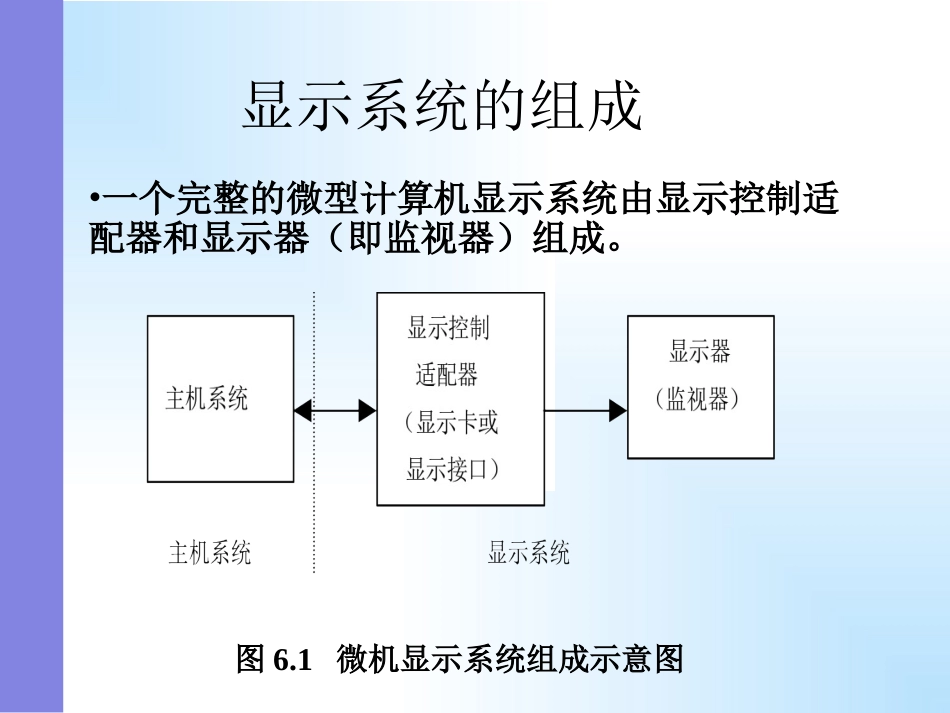

显示系统的组成•一个完整的微型计算机显示系统由显示控制适配器和显示器（即监视器）组成。图6.1微机显示系统组成示意图显示系统的工作原理•显示系统的工作原理，如图6.2所示。显示接口卡从主机接受显示输出信号，经过处理和变换然后输出。显示器从VGA显示卡的输出端口接收红、蓝、绿三色模拟信号及行同步信号和场同步信号，并对它们进行不同的处理后送到CRT，这样才可以在屏幕上显示出字符和图像。图6.2VGA方式CRT显示系统工作原理框图显示器的类型•按显示屏的结构分为CRT阴极射线管式和LCD液晶式显示器；按色彩形式分为单色显示器和彩色显示器；按视频信号的输入形式分为数字式和模拟式显示器；按分辨率分为高分辨率和低分辨率显示器；按显示方式分为MDA、CGA、EGA、VGA、SVGA及XGA等几种方式。现在基本上使用的是CRT和LCD。显示器的工作原理•显示接口卡与显示器之间的数据联接采用9根或15根数据线连接。并用D型插头与显示接口卡进行物理连接。如图6.3所示为VGA显示方式数据线及其定义情况和接口插座的外形图，表6.1为显示器接插件信号配置表。图6.3VGA显示方式数据线定义及其接口插头外形表6.1显示器数据接插件信号配置表6.3视频标准及视频接口的基本类型•6.3.1显示控制适配器标•6.3.2其他几种适配器•6.3.3关于视频显示的几个概念6.3.1显示控制适配器标准•（1）单色显示适配器MDA：显示80列×25行字符，每个字符为9×14点阵，分辨率为720×350，不能兼容图形方式。•（2）彩色图形适配器CGA：可兼容图形与字符两种显示方式，字符采用8×8点阵。•（3）增强型图形适配器EGA：它能兼容CGA的所有功能。字符显示采用8×14点阵。•（4）视频图形阵列VGA：VGA能兼容CGA、EGA，字符显示采用9×16点阵。•（5）超级VGA：它与VGA完全兼容，256种颜色甚至64M真彩色。对应产品有SVGA、TVGA等，这些新的显示标准都向下兼容CGA、EGA。6.3.3关于视频显示的几个概念•（1）像素（Pixes）：指显示屏幕上颜色和亮度可以被控制的最小单元，即一个圆点。•（2）分辨率（Resolution）：水平方向显示的像素数与垂直方向显示像素数的乘积。•（3）视频模式（Videomode）：分为文本（Text）和图形（Graphics）两种类型。文本模式下屏幕被划分为矩形的字符位置——屏幕的横向为80列字符；图形模式下屏幕被分为由许多很小的点（即像素）构成的点阵，使用这些点可以在屏幕上构成任何图案（包括字符）。决定单色显示器分辨率的因素有两个：行频和视频输出的频带宽度。影响彩色显示器显示分辨率的要素有三个：第一：是荧光屏上两个相邻像素之间的距离。第二：影响彩显分辨率的是CRT的聚焦能力。第三：频带宽度。6.4视频方式•6.4.1视频方式组成•6.4.2文本方式与变换•6.4.3图形显示方式•6.4.4两种显示比较显示系统的各组成部分：显示器、显示适配器、刷新缓存和视频服务程序都应符合该类系统的要求和参数。视频方式就是用来描述显示系统中各部分的标准参数，如下所示：6.4.1视频方式组成•（1）方式（视频方式号）（2）类型•（3）颜色（4）分辨率•（5）字符矩阵（6）刷新缓存常见三种显示适配器VGA、SVGA、XGA的视频方式分别如表6.3、表6.4、表6.5所示。表6.3VGA视频显示方式表6.4SuperVGA/8514A的图形视频方式（注：所有向下兼容的视频方式略）表6.5XGA视频方式6.4.2文本方式与变换•一般显示电路含有两部分，即刷新缓存和显示变换。当适配器处于字符显示模式时，字符显示代码保存在字符发生器ROM中。当需要调用时，从刷新缓存依次取出字符的ASCII码字节，作为调用显示字符ROM的地址，然后由显示变换时钟一个点一个点地串行输出。•1．字符发生器ROM（如图6.4所示）•2．刷新缓存•3．显示变换（如图6.5所示）电路的基本功能是：在点时钟时序的控制下，一边读出点阵信息，一边向显示器输出串行点阵流。显示变换电路的基本原理：首先，时钟发生器将点阵时钟进行分频，依次将屏幕所需字符的ASCII码取出；再在字符行时钟作用下，从字符发生器中取出对应点阵字节序列；最后由串行输出部件组合点阵与属性，将并行转换为串行点流从适配器输出。至此，一个字符显示结束。图6.4字符点阵图6.5字符显示变...
