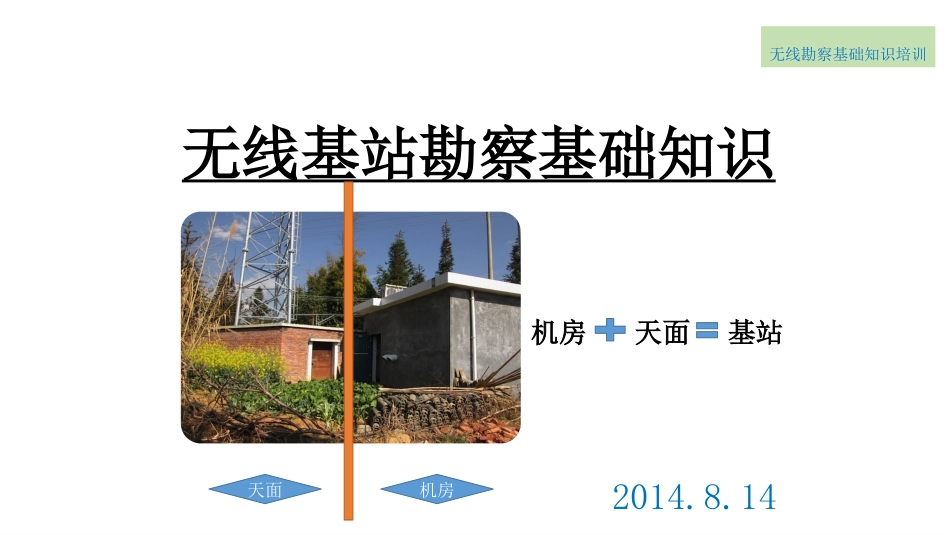

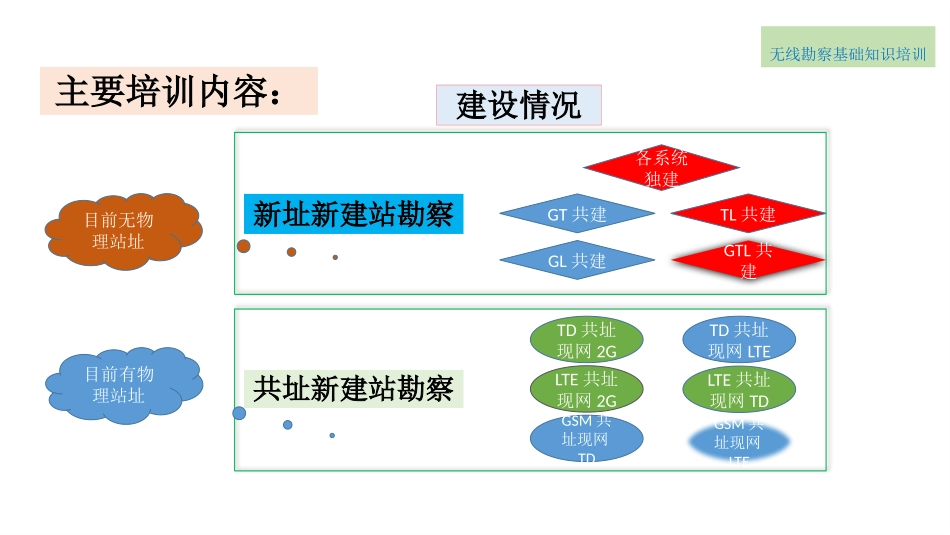

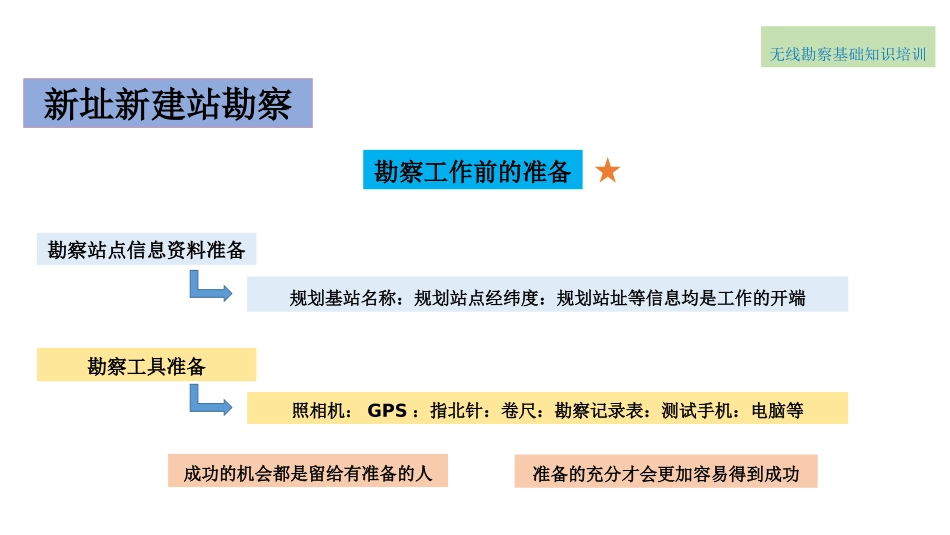

2014.8.14无线勘察基础知识培训机房无线基站勘察基础知识天面基站天面机房无线勘察基础知识培训共址新建站勘察主要培训内容：新址新建站勘察各系统独建GTL共建GL共建GT共建TL共建TD共址现网2GTD共址现网LTELTE共址现网2GLTE共址现网TDGSM共址现网TDGSM共址现网LTE目前无物理站址目前有物理站址建设情况无线勘察基础知识培训勘察工作前的准备新址新建站勘察勘察站点信息资料准备成功的机会都是留给有准备的人规划基站名称：规划站点经纬度：规划站址等信息均是工作的开端照相机：GPS：指北针：卷尺：勘察记录表：测试手机：电脑等勘察工具准备准备的充分才会更加容易得到成功无线勘察基础知识培训所选站址需要在规划范围内：原则上讲不能偏移规划经纬度50米。（特殊地形除外）新址新建站勘察农村站点定址考虑要素交通要便利：便于以后的施工以及维护，安全隐患：临沧雨季时间长，所选站址尽量远离河道沟渠，易塌方，高压电线等安全隐患之处。周边无明显遮挡物：例如树或者山头，不然会影响覆盖。覆盖：农村站点覆盖较广，尽可能选到覆盖最优的位置。基础：地面站土质结构，位置大小（20平米）。市电引入：传输接入：等定址之前考虑的要素。1256347农村站点无线勘察基础知识培训1：定坐标：由于GPS需要缓冲一段时间，需提前打开。新址新建站勘察定址后勘察步骤：2：画站址图：首先是要找到正北，主要是画出周边的地形地貌，周边村庄以及道路等有参考意义的事物。周边的村庄和道路都需要写出相应的名字（**村，**路）3：填写勘察信息记录表：根据事先准备好的勘察记录表填写出相应的参数和信息。（无记录表）就需要记录下一下信息。勘察时间市电引入类型及距离大约覆盖人数勘察设计人传输大概距离测试电平值经纬度建设天支类型及高度方位角（后补）农村使用最多的是三脚H杆18米/24米农村站点无线勘察基础知识培训新址新建站勘察定址后勘察步骤：站址图记录信息农村站点一个站完整的勘察草图无线勘察基础知识培训新址新建站勘察定址后勘察步骤：4：定方位角：一个站的方位角很关键，这牵涉到覆盖效果，用指北针槽位对准需要覆盖的方位，无铜丝的指针就是所指方位的度数。方位之间的夹角原则上是不低于90°。但是山区地形限制无法保证。所以最低不能低于60°的夹角。第一扇区是度数最小的扇区。那么度数最大的就是第三扇区，不是离北最近的为第一扇区。确定方位角并记录。村庄/道路（所需要覆盖的区域）指北针槽位无铜丝的指针所指方位的度数第一扇区90第二扇区270第三扇区350第一扇区350第二扇区90第三扇区270温馨提示：勘察时最好带着电脑！在现场不能完全看到所选基站周边的村庄的分布情况。这样我们可以通过google地图和现场情况定方位角。尽量做到最优。农村站点无线勘察基础知识培训新址新建站勘察定址后勘察步骤：5：拍照：GPS照片,环照和所覆盖方位照以及基站落地位置照片，周边参照物等。环照要求是从0度开始以45°为单位开始拍8张即可。环照主要是体现所选站址周边的情况。在拍摄环照的过程当中最好站在同一个圆点，这样度数就不会有很大的误差，但是有些站点周边条件不是很好，有阻挡现象，从而使我们不能更好的去完成拍摄，拍出的全是一些树，土堆什么的，这样我们就需要挪动拍摄点位置。拍出能体现周边的完整情况的照片。云县漫湾密竹林基站照片举例6：确定站名：站名的落实和确定很重要！需要跟陪同人员一起确定。站名一般不超过八个字，县名镇名/乡名村名（临翔博尚湾子村）（耿马孟定河东村）………。7：检查：检查现场信息是否记录完全。完整后陪同人员签字即可。整理完所有勘察工具。农村站点温馨提示：虽然传输和电力都不在无线设计范围内，考虑到成本投资，尽量减少传输和电力引入距离无线勘察基础知识培训新址新建站勘察从机房类型分城区站点租用机房自建活动板房美化机房水泥平台铁皮围笼楼顶上大楼内地面上4*3/5*42.5*1.2不能低于10平米标准2.5*1.8不能低于6平米宏站宏站宏站边际站宏站无线勘察基础知识培训新址新建站勘察温馨提示：城区站点的共性因素城区站点站间距：这一点尤为重要，300
